三丰外径千分尺高精度三维建模作品

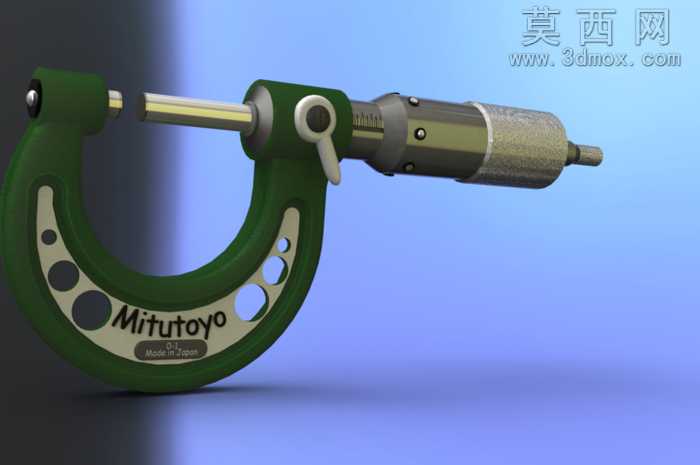

本作品为外径千分尺（又称螺旋测微器）的高精度三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了三丰品牌千分尺的全部结构细节。建模阶段采用SolidWorks软件完成全参数化零件构建，首先拆分尺架、测砧、测微螺杆、锁紧装置、固定套管、微分筒、测力装置、隔热板等独立零件，针对尺架的镂空减重结构，通过草图绘制多组减重孔轮廓后采用拉伸切除命令完成成型，同时对尺架表面的品牌标识区域做浮雕式凸起处理，还原实物的铭牌细节。针对测微螺杆与螺纹轴套的配合结构，严格按照千分尺的螺旋传动参数建模，还原0.5mm螺距的螺纹配合特征，保证模型可模拟真实的测微进给动作；锁紧装置的拨杆、锁紧销结构做了运动仿真适配的间隙预留，可实现拨杆扳动后锁紧测微螺杆的动作模拟。材质与渲染阶段，针对不同零件的材质特性做了区分设置：尺架部分采用喷塑铸铁材质，调配深绿色哑光漆面材质，添加细微的颗粒质感还原实物的喷塑表面触感；测砧与测微螺杆的测量端面采用抛光硬质合金材质，设置高反射率的金属材质参数，还原测量面的高光镜面效果；微分筒与固定套管采用镀铬钢材材质，添加细微的拉丝纹理，同时对套管表面的刻度线做贴图处理，清晰还原0.01mm精度的刻度标识；隔热垫部分采用黑色工程塑料材质，添加磨砂质感参数，区分金属部件的视觉表现。渲染阶段采用三点布光方案，主光源从侧上方打亮尺架主体轮廓，辅光源补全暗部细节避免出现死黑区域，背光源勾勒金属部件的边缘高光，突出千分尺的精密质感，背景采用渐变蓝灰色调，凸显测量工具的工业专业属性。设计过程中重点考量了模型的装配合理性，所有零件的配合公差均参考实物的装配标准设置，既保证了外观的高度还原，也可用于机械测量原理的教学演示、工装设计的配套参考场景，完整呈现了精密量具的结构特征与工业设计美感。
