苏格兰威士忌轭式直线往复机构

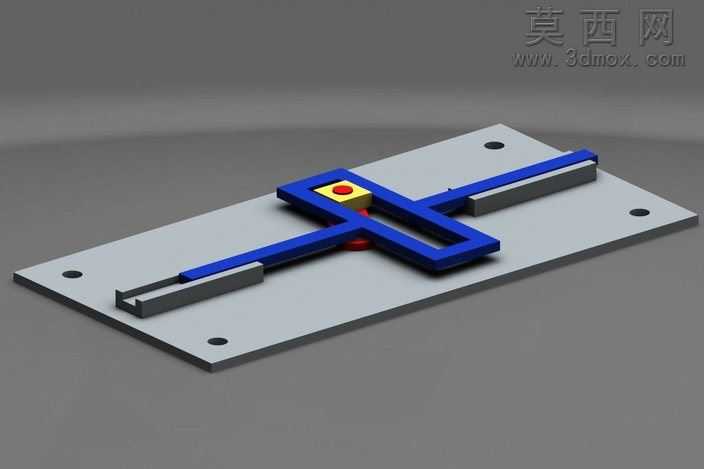

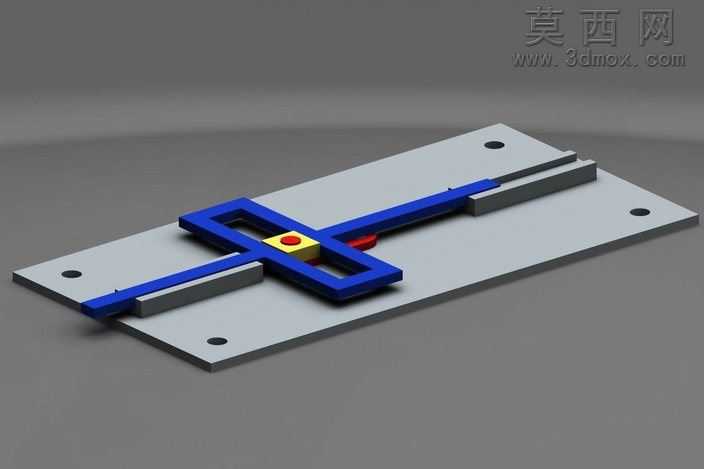

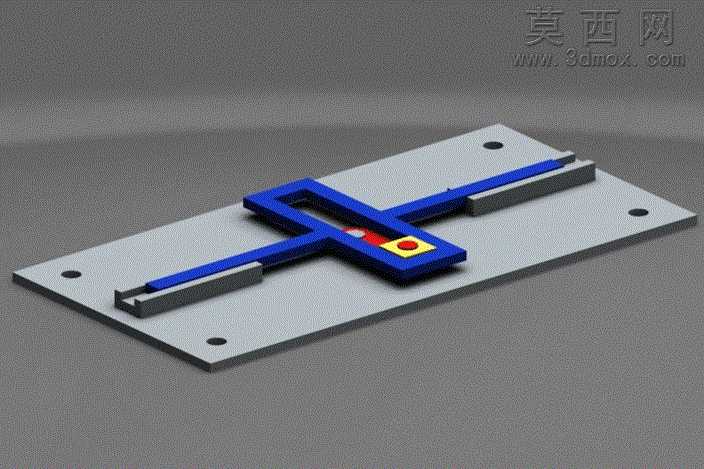

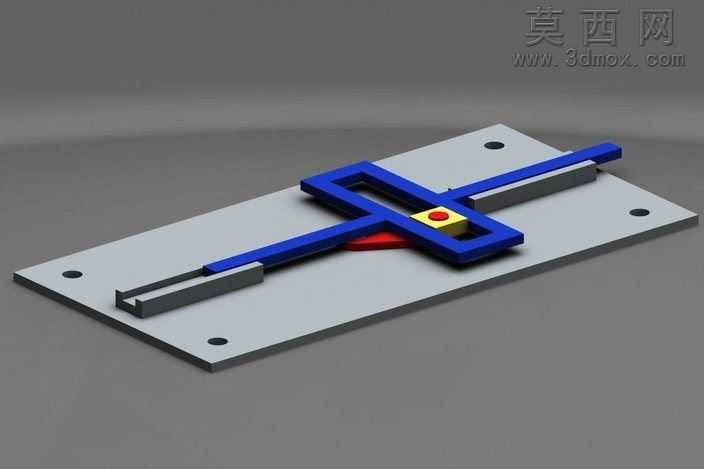

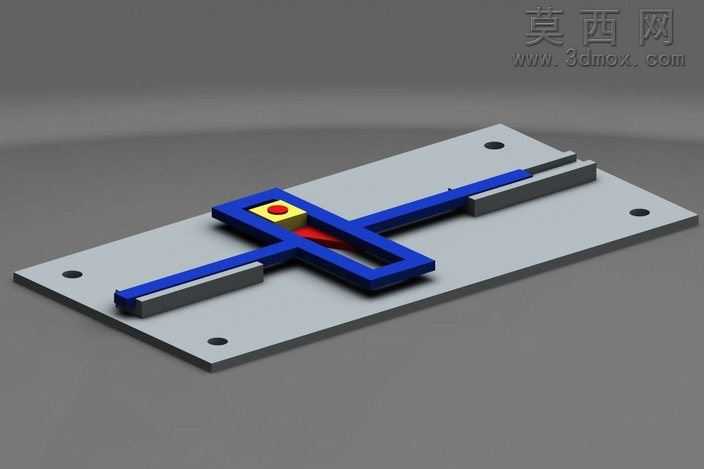

本作品为苏格兰威士忌轭机构的三维建模设计，整体采用参数化建模思路完成全结构搭建，核心功能是实现旋转运动与直线往复运动的精准转换。建模过程中首先完成安装底板的特征绘制，底板采用带圆角的矩形平板结构，预留四个对称分布的安装定位孔，用于机构整体的固定安装，孔位尺寸与安装边距均按照常规机械安装标准设定，保证实际加工装配的适配性。核心轭架部分采用框架式开槽结构，建模时通过拉伸、切除特征完成主体轮廓，槽道内壁设置均匀的滑动配合面，保证滑块在槽内运动时无卡滞、无多余窜动，轭架与两侧导向滑杆采用一体化建模设计，滑杆与底板上的导向支座形成滑动副，导向支座的内孔与滑杆外径采用间隙配合参数，兼顾运动顺滑度与结构稳定性。中间驱动滑块部分采用带销轴的圆柱滑块结构，销轴与驱动盘的偏心孔配合，建模时严格控制偏心距参数，以此决定直线往复运动的行程范围，滑块表面设置醒目的标识色块，用于直观展示运动过程中滑块在轭架槽内的相对位置变化。渲染阶段采用哑光金属材质模拟底板与导向支座的金属质感，轭架与滑杆采用高饱和度蓝色哑光塑料材质区分核心运动部件，滑块销轴部分采用亮红色、端部定位块采用明黄色做视觉区分，背景采用中性灰色哑光地面，搭配柔和的漫反射光照，清晰突出机构的结构层次与装配关系。设计过程中充分考虑机构的运动逻辑，通过装配约束完成各部件的运动副定义，可直观演示驱动盘转动时，偏心滑块带动轭架沿导向方向做匀速直线往复运动的完整过程，槽道与滑块的配合间隙、导向滑杆的支撑跨度均经过参数校核，避免运动过程中出现结构干涉或运动死点，整体结构简洁紧凑，可作为机械原理教学演示模型、直线往复驱动单元的基础参考结构，完整还原苏格兰轭机构的经典传动特性，各部件的尺寸参数均可根据实际使用需求进行参数化调整，适配不同行程、不同负载的使用场景。
