带轮毂Z12链轮精密机械传动构件

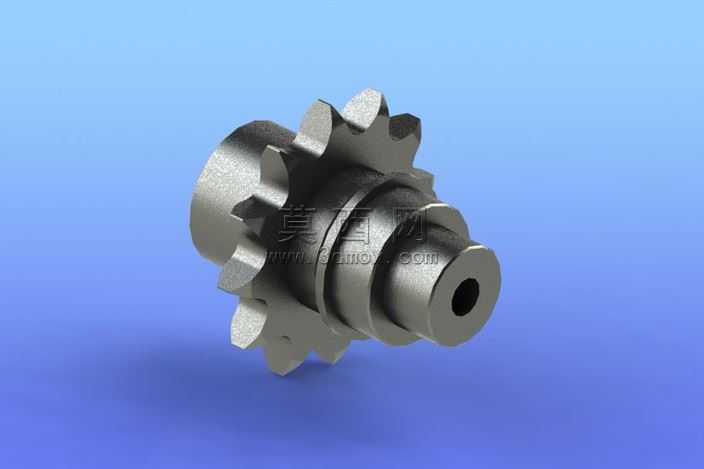

该构件为带轮毂的Z12链轮传动零件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械传动链轮的设计规范，先以齿形轮廓为基准绘制齿形草图，通过拉伸、切除等基础特征完成齿部主体结构，再依次构建同轴的阶梯轴段、中心安装通孔、轮毂定位结构，所有特征的尺寸参数均匹配12齿链轮的标准传动参数，保证齿距、齿顶圆、齿根圆的尺寸精度符合传动啮合要求。材质设置上选用金属合金钢材质，通过调整材质的粗糙度、金属度、反射参数，还原出机加工金属零件的哑光金属质感，表面添加细微的机加工纹理贴图，模拟实际零件铣削加工后的表面状态，渲染阶段采用柔和的侧上方打光方案，突出齿形的轮廓结构与阶梯轴段的层次关系，背景选用渐变蓝色调，让金属构件的结构细节更清晰呈现。结构设计上，该链轮采用一体式带轮毂结构，阶梯状的轴段可实现与传动轴的定位配合，中心通孔用于穿装固定轴件，轮毂部分的凸台结构可限制链轮的轴向窜动，12齿的齿形设计适配对应节距的传动链条，可实现稳定的链传动动力传输，建模时对齿根部分做了圆角过渡处理，避免应力集中问题，提升零件的结构强度与使用寿命。整体设计思路围绕链传动的实际使用需求展开，在保证传动功能的前提下优化结构的工艺性，所有结构特征均适配常规机加工工艺，可直接用于后续的工程图生成、数控加工编程或者3D打印验证，模型的装配基准面、配合尺寸均做了参数化关联，后续可根据不同的传动需求快速调整齿数、轴径、轮毂尺寸等参数，提升设计复用效率。
