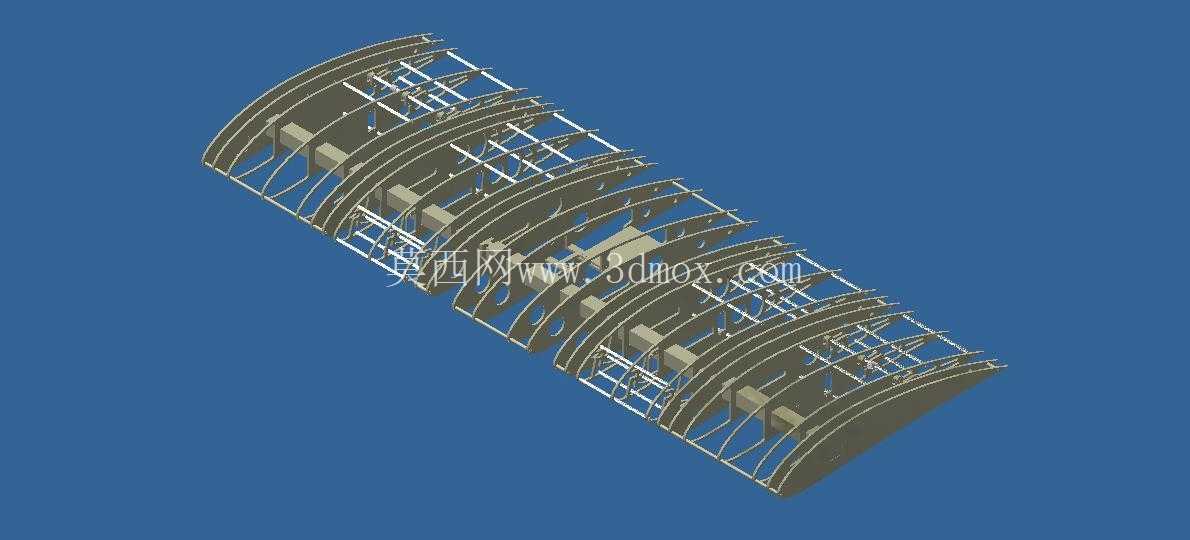

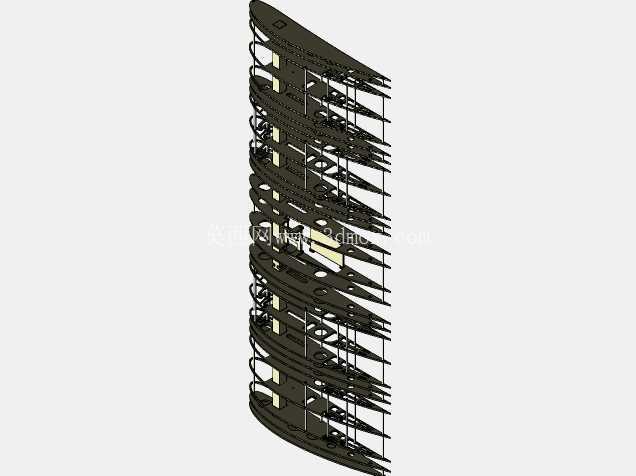

兼容的变形机翼系统

软件： Autodesk Inventor Pro 2018尺寸： 1500 x 600 mm时间： 4个月，使用FEM amp进行3次迭代；每次进行CFD分析。摘要： * 这是我的B.E.本科项目。它是一种机翼设计，可以根据情况将其形状改变为预定配置。*它使用整体、灵活的顺从机构驱动。*它在单一设计中包括前缘、后缘和后掠变形机构。注：*翼型肋副翼和襟翼区域的驱动彼此不同。* 必须创建 14 个独特的翼型肋。* 使用 NACA 2415 翼型用于所有肋骨。* 使用十字记号设计进行前缘外倾角变形。* 在中心使用连接到副翼部分的电机来实现后掠变形。* 使用鱼骨架设计进行后缘外倾角变形。
