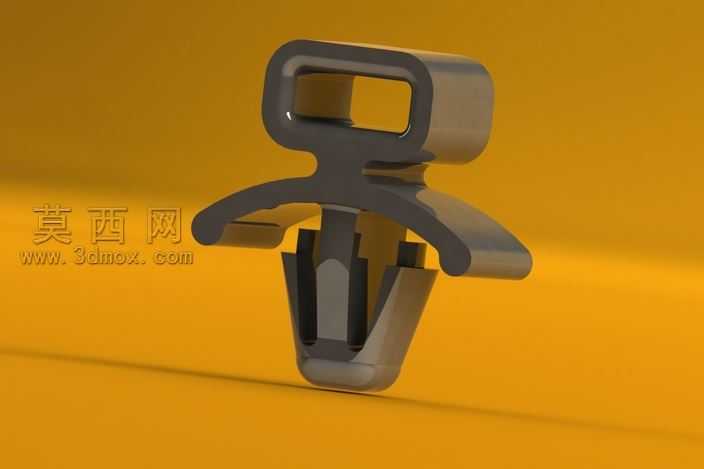

汽车线束固定卡扣式接触器三维结构

本作品为卡扣式接触器结构的三维建模成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先通过草图绘制勾勒出顶部提拉挂环的闭合轮廓，利用拉伸凸台特征生成挂环的基础实体，对挂环边缘做等半径圆角处理，消除尖锐棱角以匹配实际注塑件的工艺特征。中部过渡连接段采用放样特征实现挂环与下部支撑翼的平滑曲面衔接，保证结构过渡处的应力均匀分布，两侧支撑翼设计为向外微张的弧形曲面，通过曲面加厚命令生成实体结构，曲面弧度经过反复调整，既保证安装时的弹性形变空间，又能在卡入安装位后提供足够的支撑抵紧力。下部倒刺式卡接结构是本模型的核心设计部分，通过多段草图绘制倒刺的倾斜轮廓，采用拉伸切除与凸台组合的方式构建出对称分布的卡爪，卡爪与中心定位柱之间预留合理的形变间隙，模拟实际塑料件卡接时的弹性让位空间，中心定位柱做拔模斜度处理，方便安装时的导向插入。材质与渲染阶段，整体模型赋予哑光黑色工程塑料材质，调整材质的粗糙度参数至0.6左右，还原PA66加纤塑料的哑光磨砂质感，场景采用暖黄色纯色背景，布置三点式布光：主光源从左上方45度角照射，打出结构的主体明暗关系，辅助光源从右侧补光消除暗部死黑，底部添加弱反光地面，投射柔和的接触阴影，突出模型的立体轮廓与结构层次。设计思路上，该接触器卡扣主要用于汽车线束、电气柜内部线路的固定与导通接触，整体结构一体化成型，无需额外装配零件，顶部挂环可用于线束捆扎绑定，两侧支撑翼在卡入安装孔后贴合安装面起到限位作用，下部倒刺卡爪穿过安装孔后自动回弹卡紧，实现免工具快速安装，结构尺寸经过参数化校验，卡接力度、形变余量均满足实际使用的可靠性要求，模型同时导出STEP/IGES通用格式，可适配多数三维软件进行后续的装配验证与工程图导出。
