汽车转向系统指关节连接结构设计

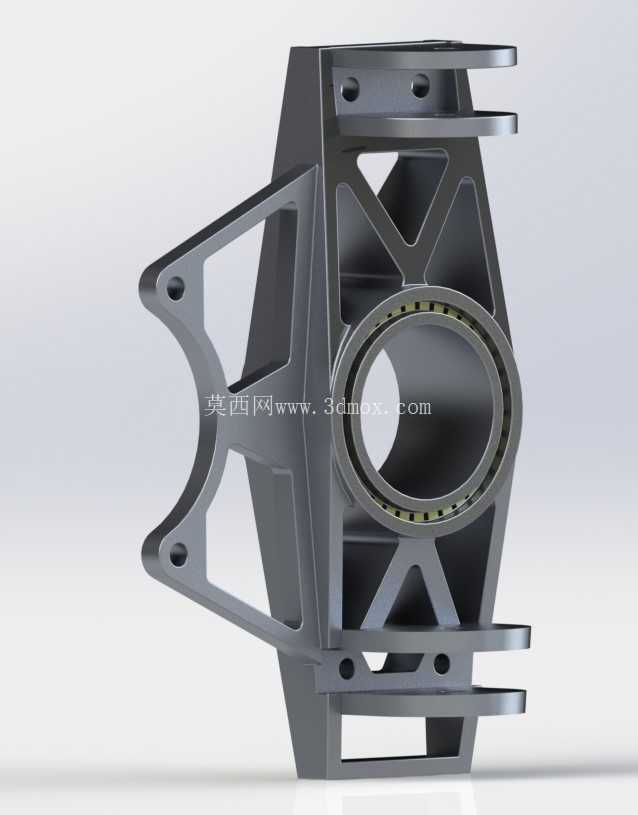

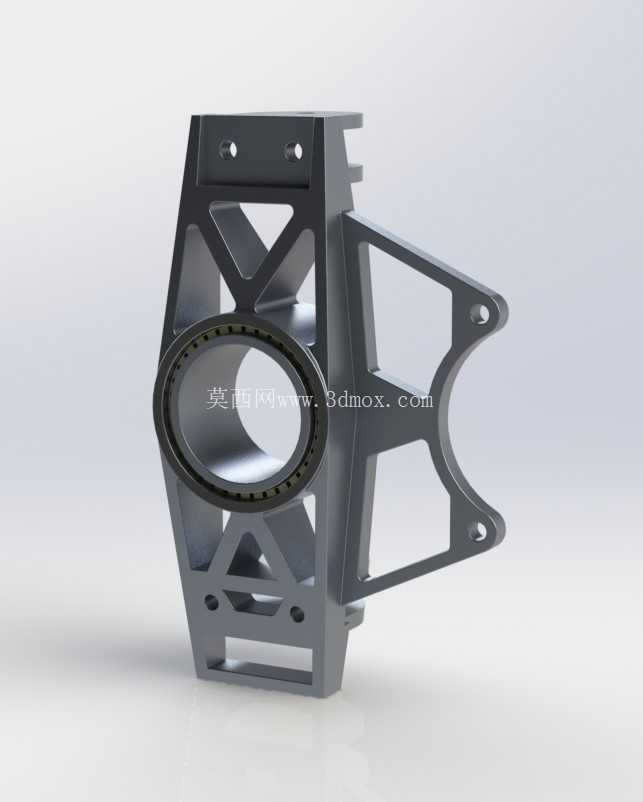

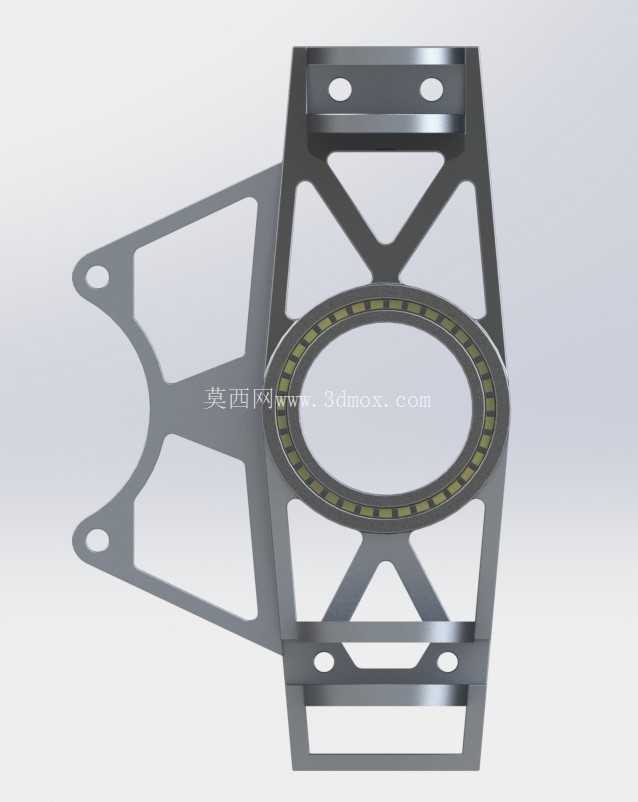

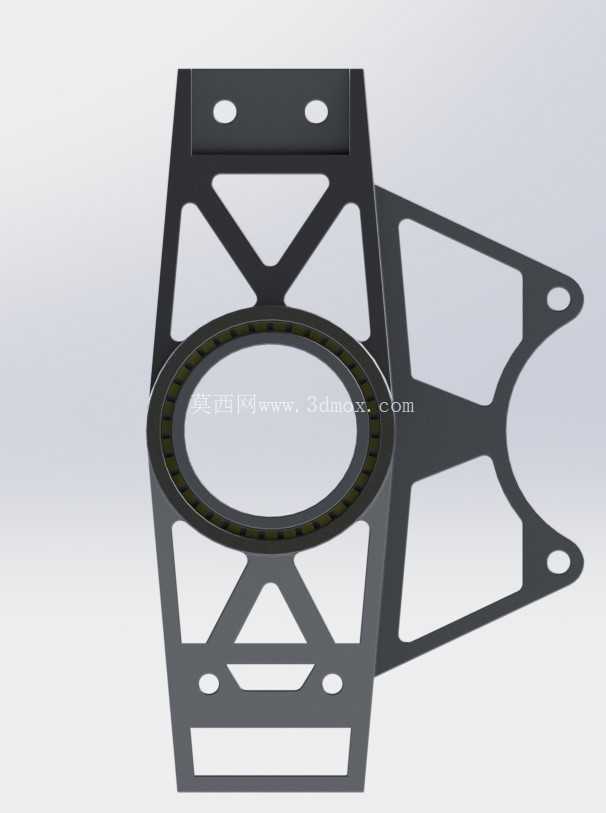

　　在整车底盘的转向传动链路里，指关节也就是常说的转向节部件，承担着多向载荷传递与运动轨迹约束的核心作用，它是连接轮毂单元、悬架摆臂、转向拉杆的枢纽构件，日常行驶过程中来自路面的垂向冲击、转向时的横向力矩、制动时的纵向载荷，都会集中作用在这个构件上，所以设计阶段首先要考量的就是不同工况下的载荷分布合理性。从结构形态来看，这个构件采用了镂空式的桁架加强结构，没有采用传统的实心铸造毛坯形态，而是在非受力区域做了大面积的材料去除，两侧延伸出的带孔支耳分别对应悬架上控制臂、下控制臂的安装点位，中间的大尺寸轴承安装位是用来匹配轮毂轴承单元的，轴承位的同轴度公差直接影响轮毂转动的平顺性，设计时这个安装面的圆柱度要求通常要控制在0.02mm以内，端面跳动不超过0.03mm，避免后期行驶出现轮毂偏摆、轮胎异常磨损的问题。

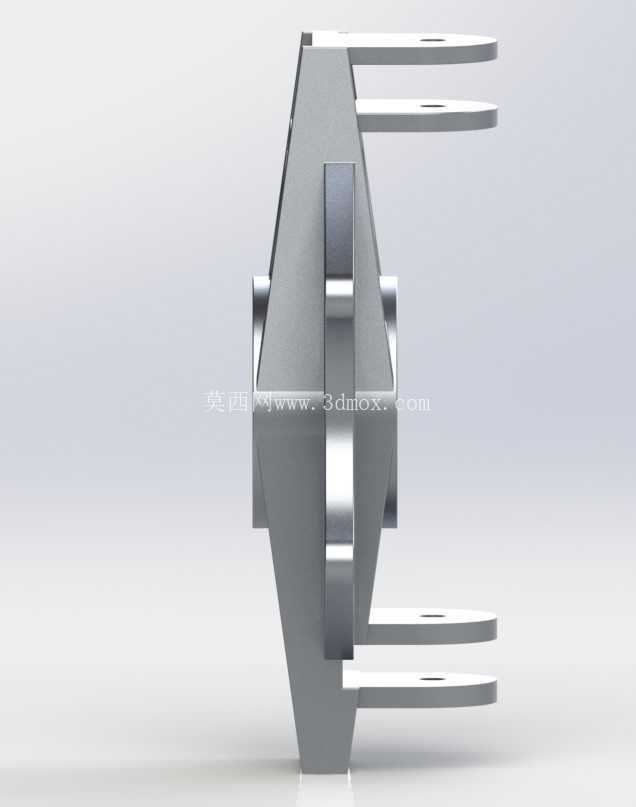

　　上下分布的平行叉形结构是用来连接转向横拉杆的，这两个安装孔的中心距精度直接决定了转向梯形的几何参数匹配度，一旦孔位偏差超过0.1mm，就可能出现转向内外轮转角差不符合阿克曼几何特性的问题，低速转向时轮胎侧滑量会明显上升，高速行驶时还可能出现方向跑偏的隐患。构件上的所有安装孔位都做了凸台加强设计，避免螺栓紧固时局部应力集中导致的构件开裂，每个支耳的过渡位置都采用了大圆角过渡，没有尖锐的直角结构，从应力仿真的角度来说，这种圆角过渡能把应力集中系数降低40%以上，应对交变载荷时的疲劳寿命会有明显提升。

　　实际装车时，这个构件的安装边界需要和周边部件预留足够的运动间隙，转向达到最大转角时，构件不能和制动卡钳、减震器筒身、轮辋内侧发生运动干涉，通常设计阶段会预留至少8mm的安全间隙，同时还要考虑制动工况下构件受热膨胀的位移量，避免高温下出现部件剐蹭。不同车型的载荷等级不同，这个构件的壁厚设计也会做对应调整，家用乘用车的转向节支耳壁厚通常在6-8mm区间，重型车辆的对应壁厚会提升到12mm以上，同时轴承安装位的直径也会根据轮毂轴头的尺寸做匹配，保证轴承压装后的过盈量在合理区间，过盈量太小会出现轴承外圈跑圈的问题，过盈量太大则会导致轴承预紧力过大，转动阻力上升、轴承提前失效。

　　日常做三维建模时，这个构件的建模逻辑要优先保证安装点位的坐标精度，先确定所有安装孔的中心位置、轴承位的中心轴线，再基于这些基准去构建主体的桁架结构，所有的加强筋走向都要顺着载荷传递的路径布置，让应力能够顺着筋条平滑传递到各个安装支耳，避免出现力流中断的区域。建模过程中还要同步考虑加工工艺的可行性，如果是采用锻造工艺生产，要保证构件的拔模斜度符合锻造要求，所有的非加工面要留够锻造余量，如果是采用铝合金低压铸造工艺，还要考虑壁厚的均匀性，避免壁厚差异过大导致铸造时出现缩孔、缩松的缺陷，影响构件的整体强度。另外这个构件的外形设计还要考虑维修拆装的便利性，各个螺栓的安装位要预留足够的扳手操作空间，不需要拆卸周边其他大部件就能完成螺栓的紧固和拆卸，降低后期维保的操作难度。在转向系统的匹配计算里，这个构件的主销内倾角、主销后倾角的定位参数都是通过安装支耳的角度来保证的，建模时需要严格核对整车的定位参数，把角度公差控制在0.5度以内，否则会影响整车的回正性能，出现转向沉重、回正无力的问题。
