泵用连接联轴器结构设计

　　在流体输送类设备的传动链路里，泵联轴器是衔接动力端与作业端的核心中间件，日常在给排水泵站、化工流体输送、液压动力单元、机床冷却循环系统里都能见到它的身影，它的核心作用是在泵轴和电机驱动轴之间建立稳定的扭矩传递通道，同时抵消两轴安装过程中不可避免的同轴度偏差，补偿设备运行中因温升、负载波动带来的微小轴向窜动与角向偏移，避免刚性对接下的轴系憋劲、轴承异常磨损、密封件过早失效等问题。

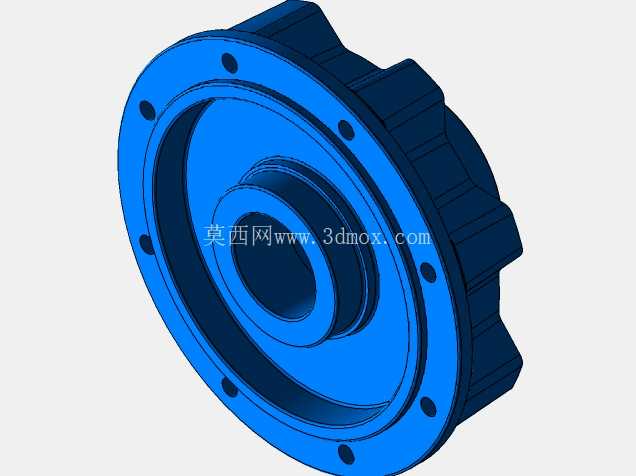

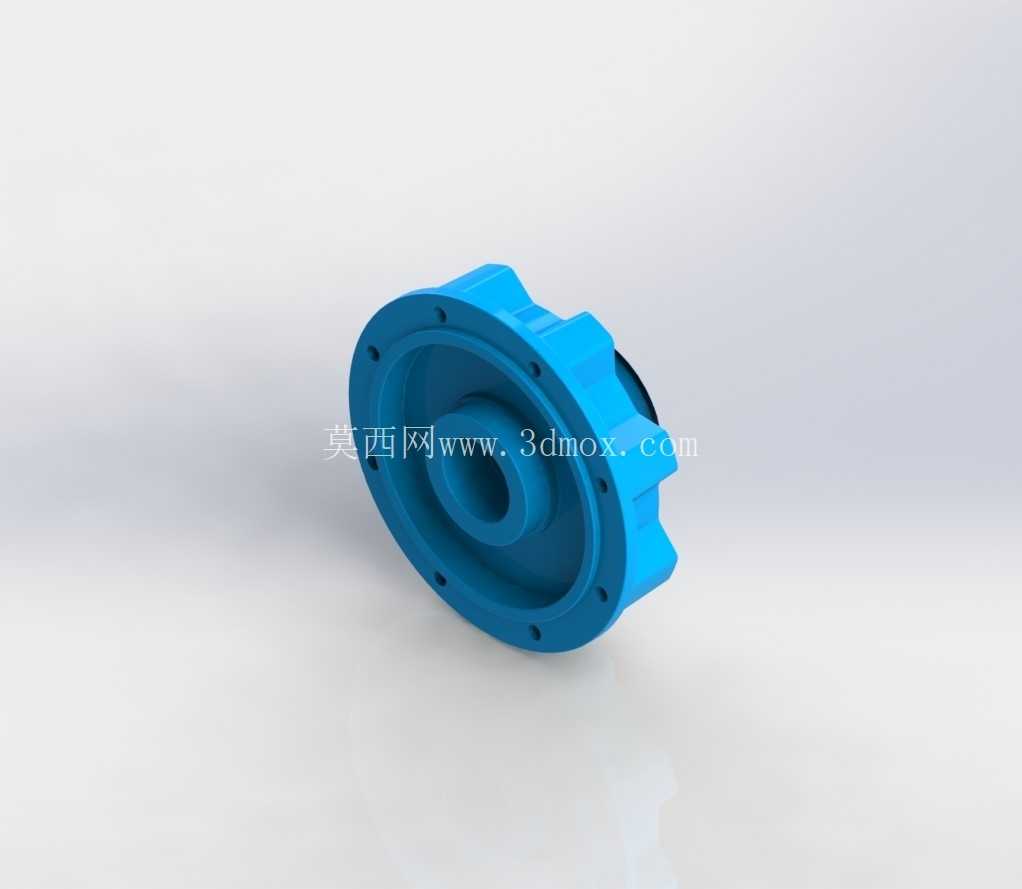

　　从结构设计逻辑来看，这款联轴器采用法兰式对接结构，主体端盖外缘做了周向均匀分布的螺栓过孔，安装时可通过螺栓组与电机侧或泵侧的对接法兰完成刚性锁紧，孔位的分度精度直接决定了装配后的动平衡表现，设计时孔位公差控制在H7级，保证螺栓穿装时无卡滞，锁紧后各螺栓受力均匀，避免高速运转时因受力不均产生的偏载振动。端盖外侧的凸耳结构做了圆弧过渡处理，既可以作为安装对位时的辅助卡位结构，也能在拆卸时作为撬杠的受力支点，避免拆卸时敲击主体结构造成配合面损伤。

　　主体的中心通孔为轴系穿装通道，孔内预留了键槽安装位，可通过平键实现与轴的周向固定，传递额定扭矩，通孔的内径尺寸根据适配轴径做了匹配设计，内壁粗糙度控制在Ra1.6，保证与轴配合时的接触面积，减少应力集中。端盖内侧的环形台阶面为轴承或密封件的安装定位面，台阶的高度差根据配套密封件的压缩量做了精准核算，装配后既能给密封件提供足够的预紧压力，又不会因压缩量过大导致密封件过早老化失效。

　　在实际安装场景中，这类联轴器的安装边界需要重点关注：首先是轴向安装空间，需要预留足够的螺栓操作空间，保证扳手可以顺利完成螺栓的锁紧作业，通常螺栓外侧与周边设备壳体的间隙不小于15mm；其次是径向尺寸，联轴器的最大回转半径需要与周边的防护壳、管线预留至少10mm的安全间隙，避免运转过程中发生剐蹭；另外在两轴对中环节，需要先通过百分表打表调整两轴的径向偏差与角向偏差，通常径向偏差控制在0.05mm以内，角向偏差控制在0.05°/100mm以内，再锁紧联轴器螺栓，避免带偏差运行带来的额外振动载荷。

　　从功能特性上看，这款联轴器的结构兼顾了刚性传递与偏差补偿能力，相比纯刚性联轴器，它的对接面可以在微小偏差下保持稳定的扭矩传递，相比弹性联轴器，它的扭转刚度更高，适合中高转速、中等扭矩的泵类传动场景，在额定负载下的传动效率可达99%以上，不会出现弹性元件老化需要定期更换的问题，日常维护仅需定期检查螺栓锁紧力矩即可，运维成本较低。设计时主体材质选用铸钢或高强度铝合金，根据应用场景的载荷等级选择，铸钢材质适合重载、有冲击载荷的工业泵场景，铝合金材质适合轻量化、高转速的小型循环泵场景，两种材质的结构强度都经过核算，在额定扭矩1.5倍的过载工况下不会发生断裂或塑性变形。

　　在建模过程中，这类零件的建模思路通常是先绘制主体回转截面，通过旋转特征生成基础主体，再通过拉伸切除生成螺栓过孔、键槽、定位台阶等结构，最后对所有锐边做倒圆角处理，避免应力集中，同时也能避免安装时划伤操作人员。建模时需要重点关注各配合尺寸的公差标注，尤其是与轴配合的内孔、与密封件配合的台阶面、螺栓孔的分度圆尺寸，这些尺寸的精度直接决定了零件加工后的装配适配性，若尺寸偏差过大，会出现装配后轴系卡滞、密封失效、螺栓无法穿装等问题。

　　在实际设备选型匹配时，需要根据泵的额定功率、转速、轴径来匹配对应规格的联轴器，核算联轴器所能传递的最大扭矩是否大于泵的额定扭矩乘以工况系数，通常工况系数根据负载波动情况取1.2-2.0，对于有冲击载荷的往复泵类设备，工况系数需要取上限，避免运行过程中联轴器因过载发生失效。同时还要核对联轴器的安装尺寸与现有泵轴、电机轴的轴伸长度、轴径、键槽尺寸是否匹配，避免出现买回来装不上的问题。
