移位器叉机械零部件结构设计方案

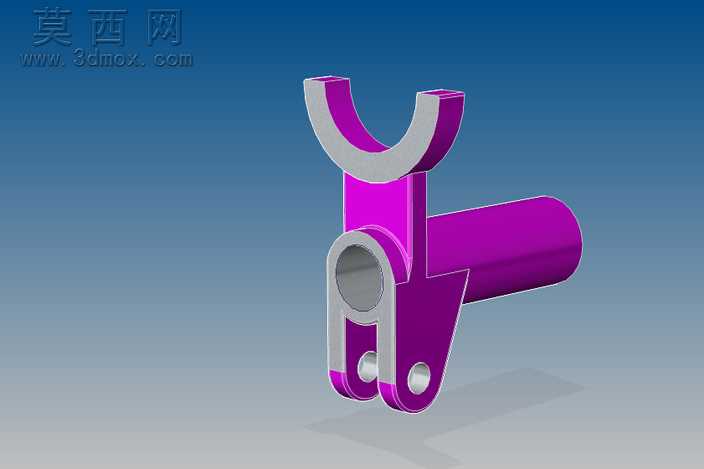

本作品为移位器叉机械构件的三维设计成果，建模阶段以机械功能需求为核心导向，首先完成整体结构的参数化草图绘制，精准定位叉形开口的圆弧半径、铰接孔的同轴度公差、套筒段的轴向长度等关键尺寸，确保各部位尺寸符合机械传动的配合要求。建模过程中采用多特征组合的构建逻辑，先通过拉伸命令生成主体的基座与套筒基体，再对叉形工作端进行切除与加厚处理，保证叉口的圆弧面能够与对应配合件实现顺畅的弧面接触，避免传动过程中出现卡滞问题。铰接部位的双孔结构采用同轴约束完成定位，孔壁添加了适配销轴的公差余量，同时在孔位周边做了圆角过渡处理，降低应力集中带来的结构失效风险。材质配置上，主体结构选用合金结构钢的材质属性，表面赋予哑光金属质感，叉形工作端与铰接销轴部位做了差异化的色彩区分，既方便结构辨识，也能直观呈现不同部位的功能分区。渲染阶段采用渐变蓝灰色背景，搭配柔和的侧方主光源与底部补光，清晰展现构件的轮廓转折与结构层次，套筒外圆柱面、叉口圆弧面、铰接孔内壁的光影过渡自然，能够直观呈现各加工面的形态特征。设计思路围绕移位器的传动功能展开，叉形端用于承接外部移位动作的驱动力，套筒段用于与传动轴实现套接固定，下部双铰接孔用于连接联动构件，整体结构在满足强度要求的前提下尽可能简化了构型，减少不必要的材料冗余，同时各连接部位的结构设计充分考虑了实际装配的便利性，销轴安装位置预留了足够的操作空间，套筒与轴的配合长度经过合理计算，既保证传动扭矩的可靠传递，也避免过长配合带来的装配难度。整个模型的结构细节完全贴合机械加工的工艺要求，所有棱边均做了符合加工规范的倒角处理，不存在无法实现的负角或薄壁结构，可直接用于后续的工程图导出与加工工艺编制，也可作为机械原理教学的实践案例，帮助理解叉形传动构件的受力特点与设计逻辑。
