法兰安装式筒状油液过滤装置

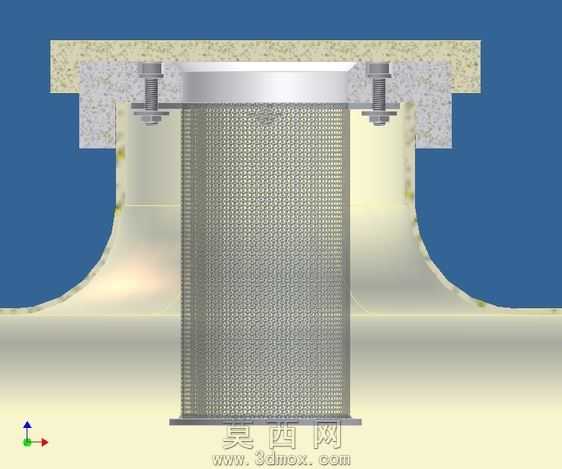

本模型为法兰安装式筒状油液过滤装置，采用三维参数化建模方式完成整体结构设计，完整还原了工业场景中油液过滤部件的装配形态。建模过程中首先搭建顶部法兰安装基座的基准特征，通过拉伸、切除命令完成法兰盘上螺栓过孔的阵列布局，匹配标准六角头螺栓的装配尺寸，保证安装结构的通用性。中部过滤筒体采用薄壁特征构建，表面通过纹理映射模拟金属编织滤网的细密网孔结构，还原滤芯的通透过滤形态，筒体上下端分别设计限位翻边结构，上端与法兰基座的沉槽形成嵌合定位，下端设置环形支撑底托，保证滤芯在流体冲击下的结构稳定性。两侧的流体通道采用放样曲面构建渐变扩径结构，模拟进出油口的流道形态，减少流体经过时的阻力损失。渲染阶段采用金属材质体系，法兰基座与螺栓赋予哑光铸铁材质，表面添加细微的氧化纹理提升真实感，滤网部分采用半透明金属编织材质，通过调整反射与折射参数表现网孔的通透质感，流道内壁赋予抛光金属材质，模拟油液长期浸润的光滑表面效果。设计思路围绕油液过滤的实际工况展开，重点优化了滤芯的拆装便捷性，法兰盘的螺栓布局采用对称式设计，无需专用工具即可完成滤芯的更换维护，筒体的有效过滤面积经过参数化调整，在有限的安装空间内最大化拓展过滤接触面积，同时保证整体结构的抗压强度，能够适配油路系统中的压力波动场景，模型各部件间保留了合理的装配间隙，完全符合实际生产中的装配公差要求，可直接用于流体过滤场景的结构演示、安装模拟以及非标过滤设备的设计参考。
