水气两用管路过渡连接接头结构设计

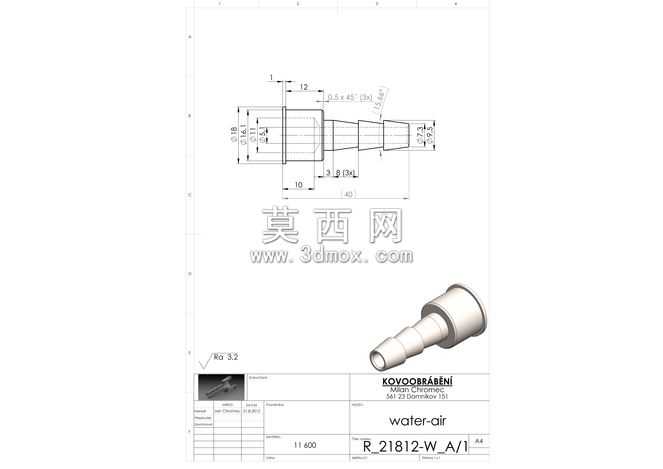

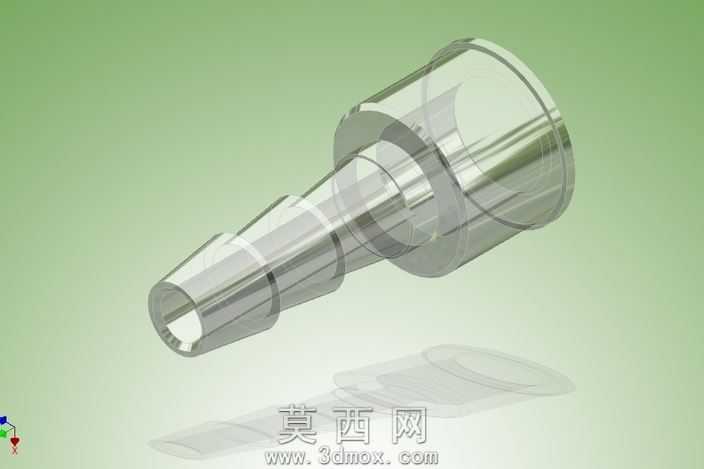

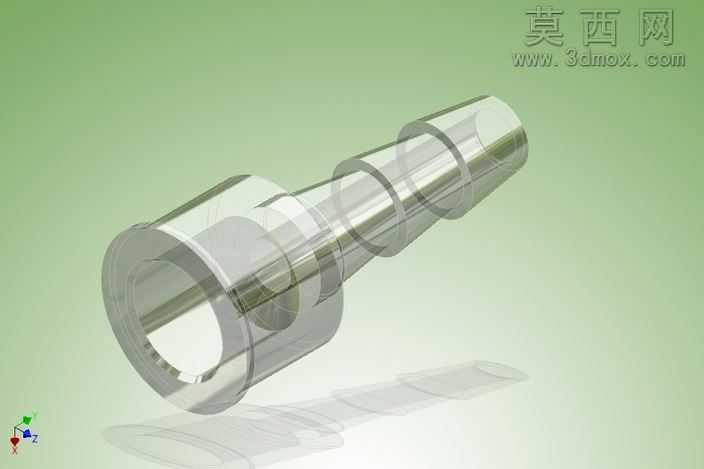

本作品为水气介质管路系统专用的过渡连接接头，整体采用同轴变径阶梯式结构设计，建模阶段以流体输送工况的实际需求为核心依据，首先通过二维工程图明确各段尺寸公差与形位要求，再依托三维建模软件完成参数化实体构建，全程保证各轴段同轴度误差控制在合理区间，适配不同通径的水气管道对接需求。模型构建过程中，对左端标准连接段做了精准的接口尺寸匹配，可直接与对应规格的水管或气管完成密封对接，中间过渡段采用平滑锥面衔接，避免流体流经时产生紊流、压损过大的问题，右端缩径段同样做了接口标准化处理，可适配小通径管路的安装要求。材质设定上选用常用的金属管路材质，渲染阶段赋予模型哑光金属质感，还原实际工业接头的表面处理效果，同时对各段衔接处的圆角、倒角细节做了精细化处理，既符合实际加工的工艺要求，也能避免安装过程中划伤密封件。结构设计层面充分考虑了安装便捷性与密封可靠性，接头整体无多余冗余结构，轴向尺寸紧凑，可在狭小的管路排布空间内完成安装，各段壁厚经过受力校核，可承受常规水气输送的工作压力，不会出现变形、渗漏问题。建模过程中同步完成了装配干涉检查，确保该接头与对应规格的管路、密封件装配时无卡滞、错位问题，模型的所有特征均保留参数化编辑属性，可根据实际使用场景的管路通径、压力需求快速调整尺寸参数，适配不同的水气管路改造、设备配套需求，整体结构简洁实用，完全符合流体管路连接件的设计规范与使用要求。
