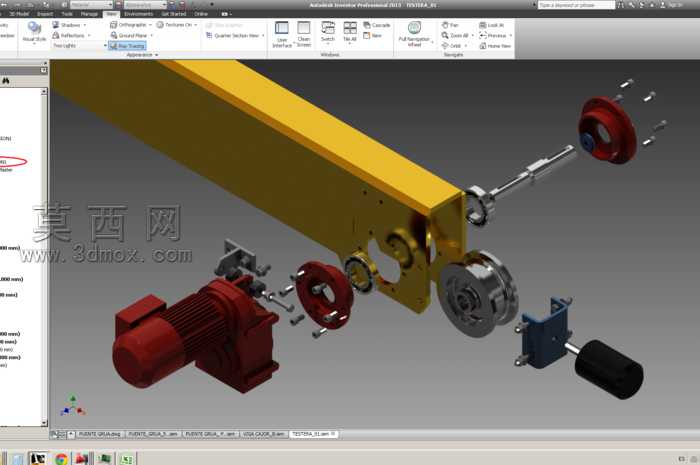

起重行走端梁驱动组件爆炸结构展示

本作品为起重设备行走端梁的驱动装配组件三维爆炸视图，依托三维建模软件完成全参数化结构搭建，通过爆炸视图的呈现形式清晰拆解各零部件的装配层级与配合关系。建模阶段首先对端梁主体进行结构绘制，采用拉伸、切除等基础特征完成箱型梁主体的成型，精准还原梁体上的安装孔位、连接法兰定位面等细节，保证梁体结构的强度设计特征与实际加工要求一致。针对驱动单元部分，完整还原减速电机的外部壳体、散热筋结构、输出轴连接端，建模时对电机与减速机的连接法兰、定位止口做了精确的尺寸匹配，确保二者的装配同轴度符合机械设计规范。传动与行走轮系部分，依次构建了连接轴、轴承座、端盖、行走轮、紧固件等零部件，对轴承的内外圈、滚动体结构做了简化但保留装配定位特征，清晰呈现动力从减速电机输出后，通过传动轴传递至行走轮的完整传动路径。爆炸视图的排布经过精心设计，各零部件沿装配轴向依次展开，既保证每个零件都能完整展示外形结构，又通过对齐的装配轴线清晰指示各零件的装配顺序与配合位置，方便观看者快速理解整套机构的装配逻辑。材质渲染阶段，对不同零部件赋予了对应材质：减速电机壳体采用铸铁哑光材质，端梁主体采用工程黄金属漆材质，传动轴、螺栓等标准件采用镀锌钢材质，行走轮采用淬火钢深色材质，法兰端盖采用红色防锈漆材质，通过材质区分进一步强化不同零部件的功能属性，让整体视图的辨识度更高。整套模型的设计思路围绕装配工艺可视化展开，摒弃了冗余的细节特征，在保证结构准确性的前提下优化了模型面数，既可以用于起重设备的装配教学演示，也可以作为产品说明书的三维配图使用，帮助一线装配人员快速理解各部件的连接关系，降低装配失误率，同时也能为后续的维护拆解工作提供直观的结构参考。
