移动式小型龙门起重吊架结构设计

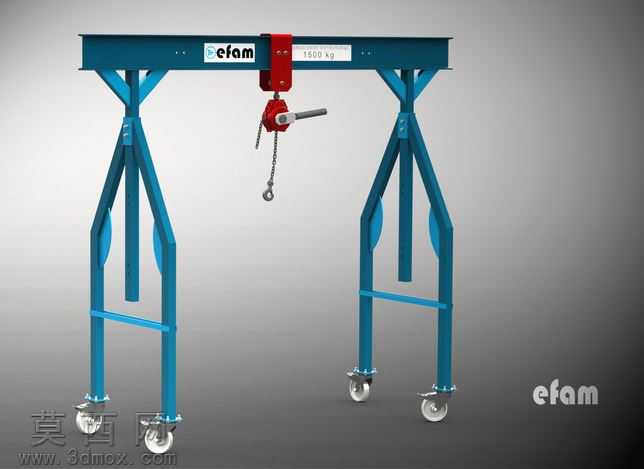

本作品为移动式小型龙门起重吊架的三维设计方案，整体采用对称式龙门框架结构，通过三维建模软件完成全参数化的结构搭建，从整体布局到细节零件均按照实际工业使用场景的受力需求进行设计。模型主体的横梁采用箱型截面钢结构设计，在保证承重强度的同时控制整体自重，横梁上预留了葫芦滑车的行走轨道，可适配手动起重葫芦的安装与移动需求。两侧的支腿采用人字形斜撑结构，通过斜向加强筋提升整体框架的抗扭、抗弯性能，支腿底部配置带刹车功能的万向脚轮，既可以实现吊架在车间场地内的灵活移动，也可以在起重作业时锁定脚轮保证设备稳定性。支腿与横梁之间采用螺栓连接的装配结构，方便设备的拆解运输与现场组装，支腿中部设置横向连接杆件，进一步强化框架的整体刚性，避免作业过程中出现支腿外张变形的问题。起重执行部分选用手动环链葫芦，模型完整还原了葫芦的棘轮止退结构、手摇操作手柄、起重链条与吊钩组件，吊钩处配置安全防脱卡扣，符合起重作业的安全规范要求。渲染阶段采用工业蓝作为主体钢结构的材质配色，还原真实工业设备的漆面质感，金属部件分别赋予铸铁、合金钢对应的材质属性，脚轮的橡胶部分、葫芦的红色漆面部件均做了差异化的材质区分，通过光影渲染突出各部件的结构层次与装配关系。设计过程中充分考虑小型车间、维修工位的轻型起重需求，整体结构紧凑，额定承重适配1吨以内的工件吊装转运，无需固定安装即可投入使用，兼顾了实用性与灵活性，可作为轻型起重设备的设计参考、教学演示案例使用。
