挤奶设备配套真空站管路系统设计

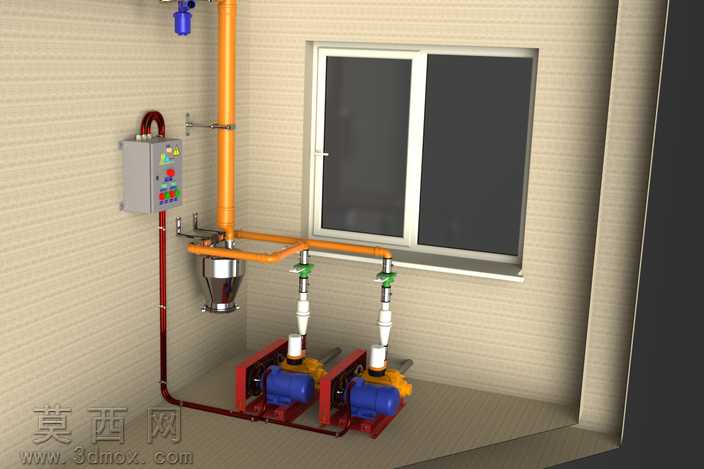

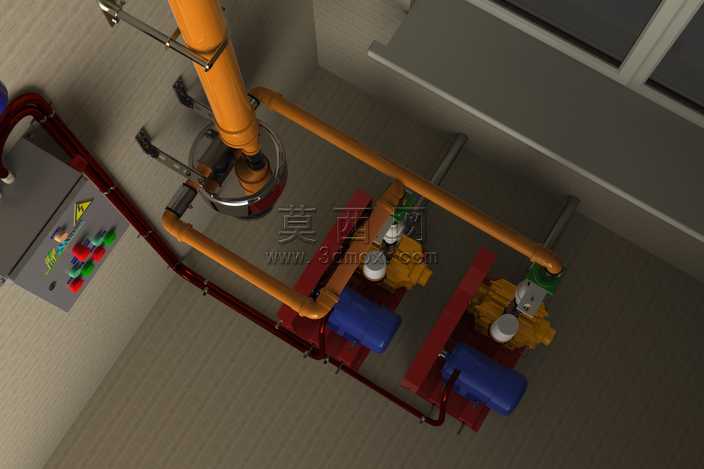

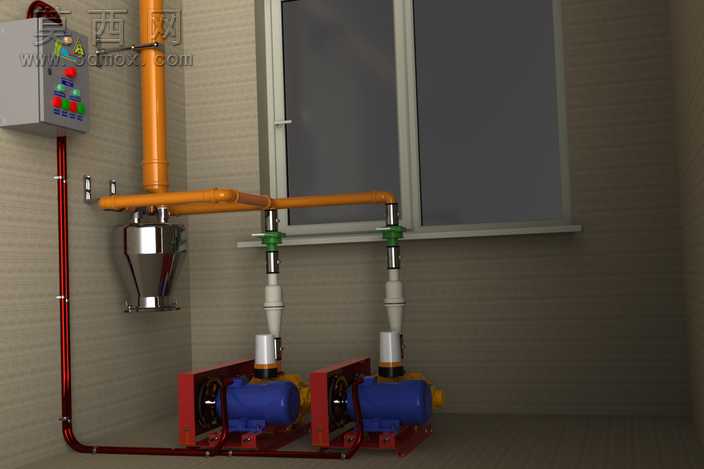

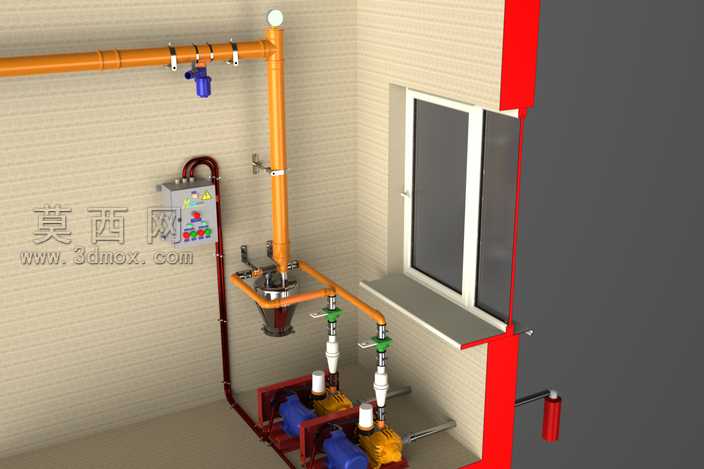

本作品为挤奶设备配套的真空站三维建模设计，整体采用1:1等比例还原真实工业场景布局，建模阶段严格遵循畜牧机械配套真空系统的设计规范，对所有部件的尺寸、安装位置、连接逻辑做了精准复刻。渲染阶段采用室内工业场景布光，墙面使用米黄色肌理材质模拟真实车间墙面质感，窗户采用白色塑钢窗框搭配半透明玻璃材质，还原自然采光效果；管路系统区分不同功能管线，主真空输送管路采用橙色硬质PVC材质表现，旁通控制管路采用深红色金属材质，所有管路的卡箍接头、阀门手柄、固定管卡都做了细节建模，金属部件添加了轻微磨损质感提升真实度。核心真空发生单元采用两台并列式水环真空泵布局，泵体分别做了蓝色、黄色的机身配色区分，泵组上方的气水分离器采用锥形不锈钢料斗结构，表面做拉丝金属材质处理，配套的控制电箱采用灰色金属外壳，表面印刷的操作按钮、指示灯标识都做了贴图还原，电箱与管路之间的连接软管采用波纹橡胶材质。设计过程中充分考虑真空系统的气流走向合理性，主立管顶部设置真空检测仪表，水平管路按照坡度要求布置避免积液，管路固定支架间距符合安装规范，泵组与管路之间采用软连接结构减少运行震动传递，整体布局兼顾设备操作维护空间与管路输送效率，完整还原了挤奶配套真空站从真空发生、管路输送到终端控制的全流程结构，可用于畜牧设备安装培训、系统方案展示、管路施工指导等场景。
