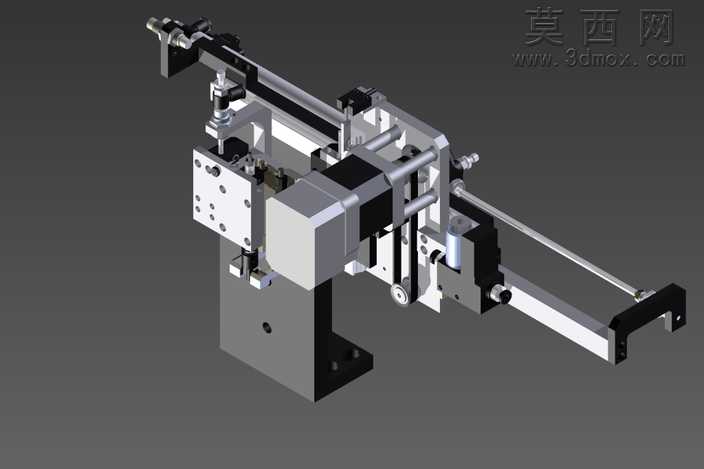

双轴气动步进组合收件输送机构

本机构为双工位收件作业单元，采用气动送料与步进电机驱动结合的复合传动方案，整体建模过程严格遵循机械设计装配逻辑，先完成基准安装座的特征建模，以安装座的定位孔、安装面为装配基准，依次搭建水平直线导向轴组件、步进电机传动模组、气动拾取执行端、双工位收件定位块等子部件，所有零件的配合公差、安装间隙均按照实际工业装配标准设定，保证虚拟装配下无干涉错位问题。渲染阶段采用工业机械常用的金属材质体系，安装基座赋予哑光铸铁材质，添加细微的切削纹理与表面氧化质感，还原铸铁件的厚重稳固特性；直线导向轴、传动丝杆类零件赋予抛光镀铬金属材质，调整反射强度与高光参数，呈现光滑金属的冷硬质感；气动元件、电机外壳采用哑光银白铝合金材质，搭配黑色阳极氧化的端盖、紧固件细节，区分不同功能部件的材质差异；拾取端的弹性缓冲件赋予哑光橡胶材质，添加细微的颗粒纹理提升真实感。结构设计上采用双轴并行布局，单根水平横梁集成两套独立的收件执行单元，步进电机通过同步带传动驱动滑座沿直线导轨做水平方向的精准位移，可根据收件点位调整移动行程与定位精度，气动发送组件负责完成物料的推送与拾取动作，通过气路通断控制执行端的升降、夹取动作，两套单元可独立运行也可协同作业，适配不同节拍的收件分拣需求。设计思路围绕紧凑化、模组化展开，将驱动、传动、执行部件集成在同一安装基座上，减少整体安装占用空间，所有功能部件均采用标准件搭配定制连接件的组合方式，降低后续加工装配的成本，同时预留了传感器安装位与气路、电路走线槽，方便后续接入自动化生产线的总控系统，可直接作为自动化分拣、上下料设备的末端收件单元使用，适配轻工、电子、小五金等行业的小件物料收件转运作业。
