内燃机进排气门精密结构三维设计

　　在内燃机的配气机构体系里，气门是直接决定气缸进排气效率、密封可靠性的核心执行零件，日常接触的乘用车汽油机、商用车柴油机、小型通用动力汽油机乃至工程机械用大排量内燃机，都需要依靠这类零件的精准往复动作，完成每个工作循环的新鲜充量灌入与燃烧废气排出。做这个零件的三维结构设计时，首先要跳出单纯画外形的思路，得先把实际工况里的约束条件全部捋顺：气门头部的盘形端面，在关闭状态下是要完全贴合气门座圈锥面的，这个密封锥面的角度不能随意设定，常规汽油机多采用45度锥角，部分强化柴油机为了提升落座贴合压力、加快积碳刮除效果会搭配30度的干涉角，建模时要把锥面的形位公差预留逻辑做进结构里，避免后续出工程图时漏了密封面的跳动要求。

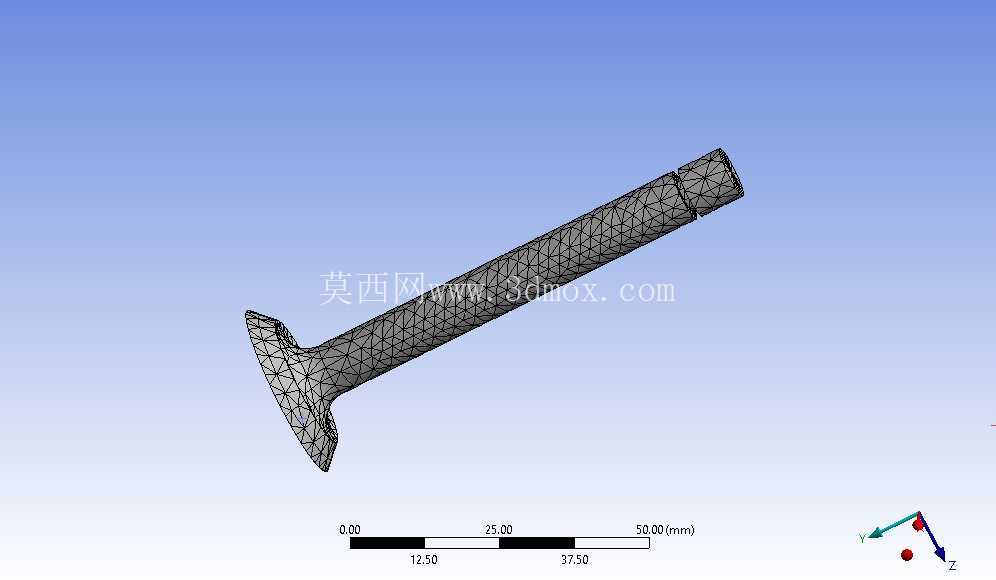

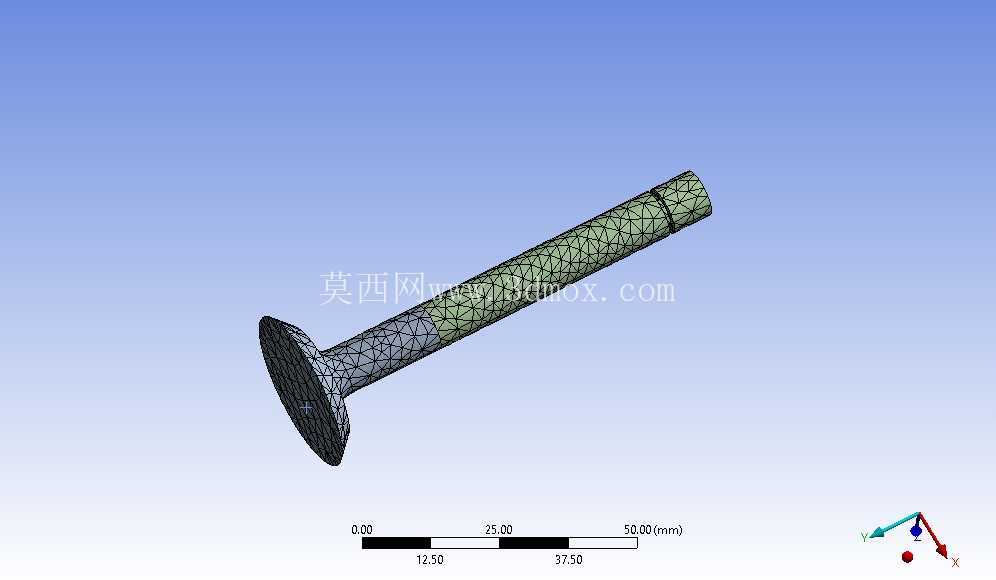

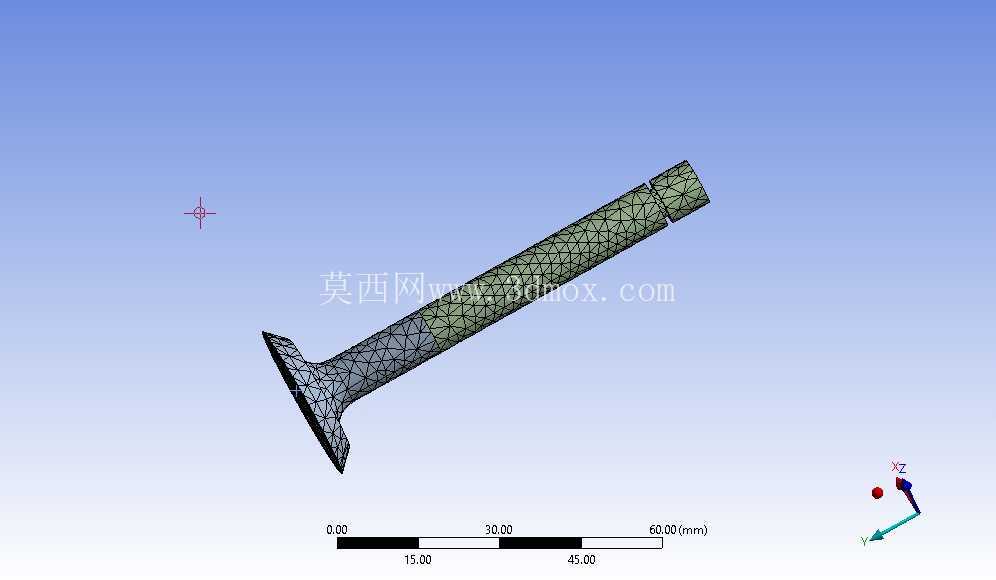

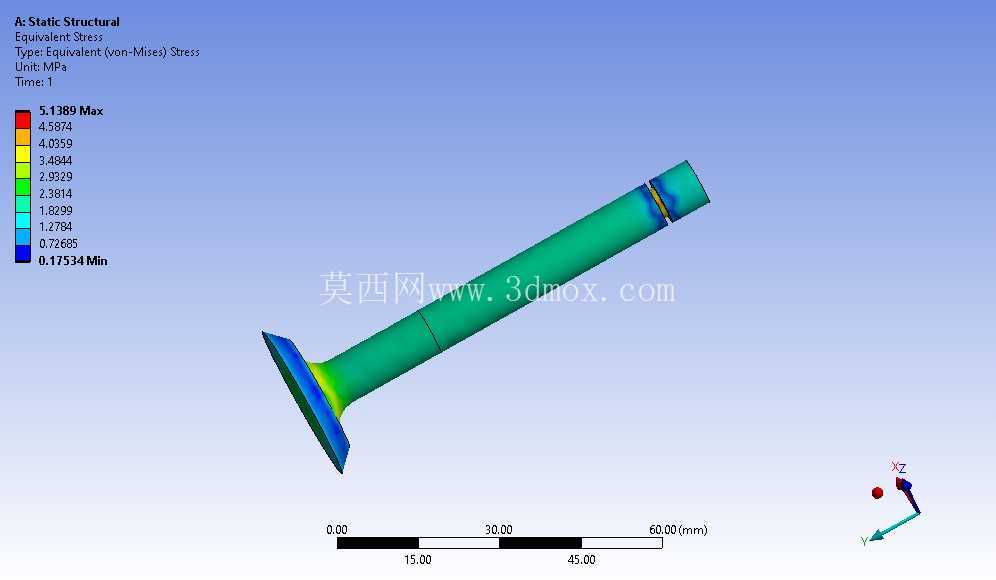

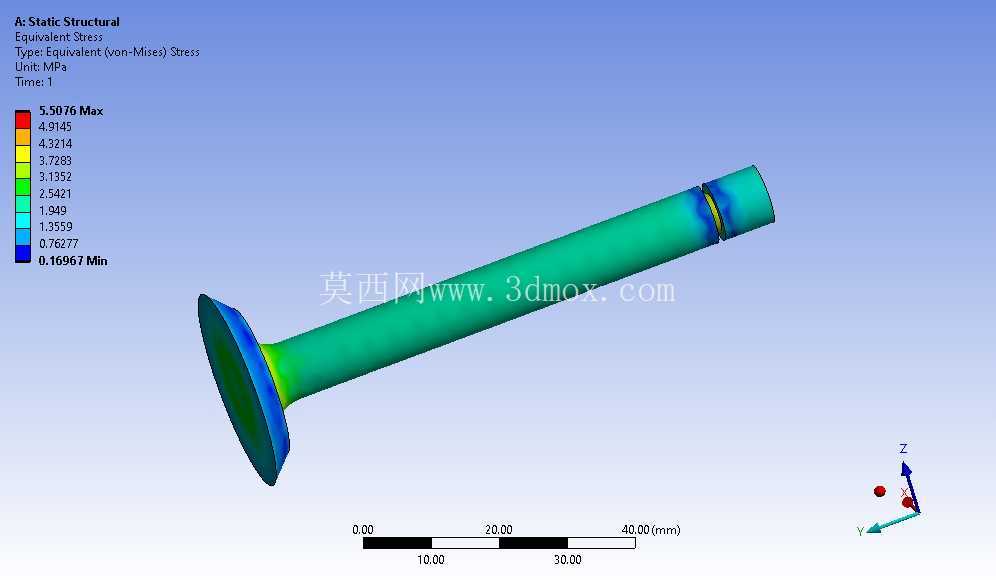

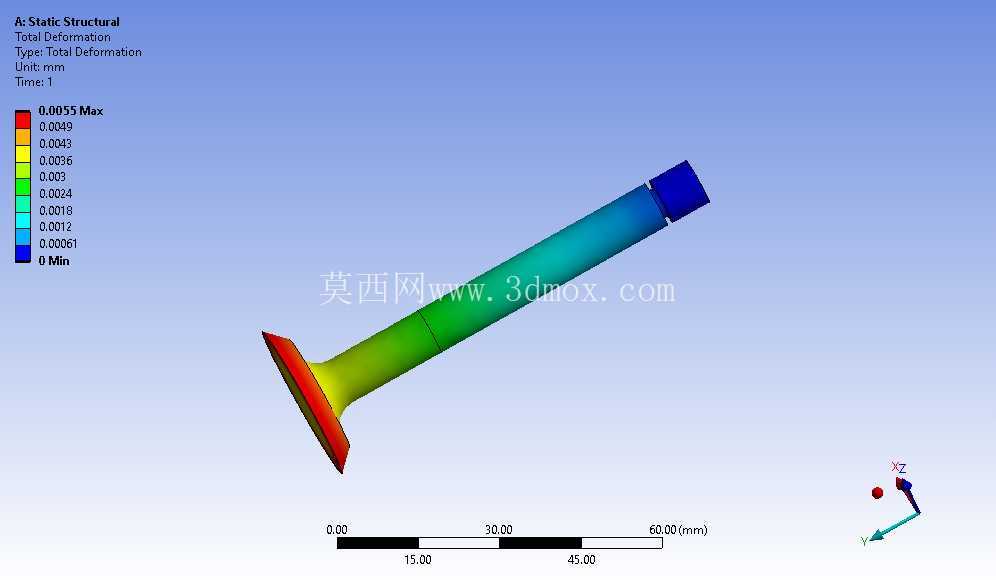

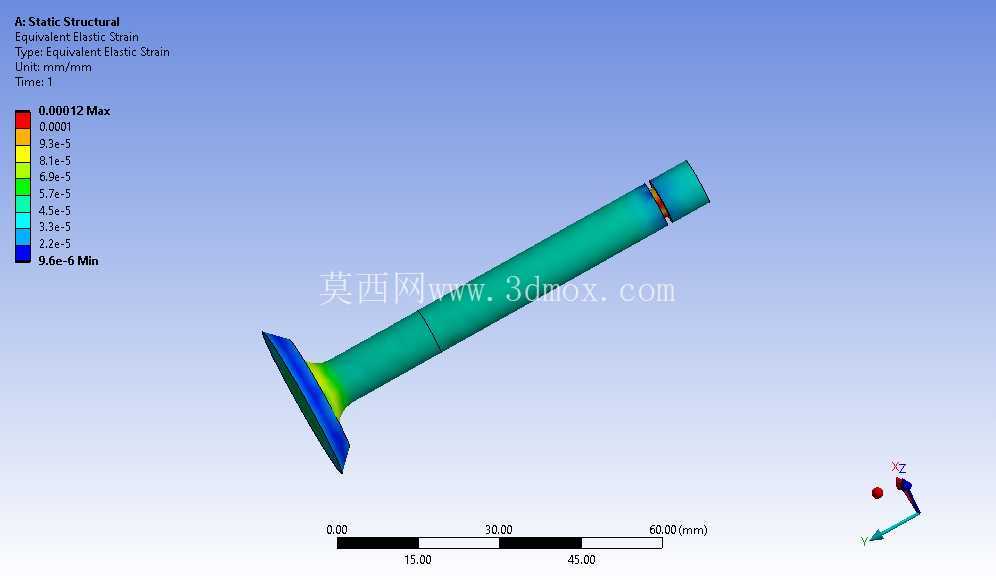

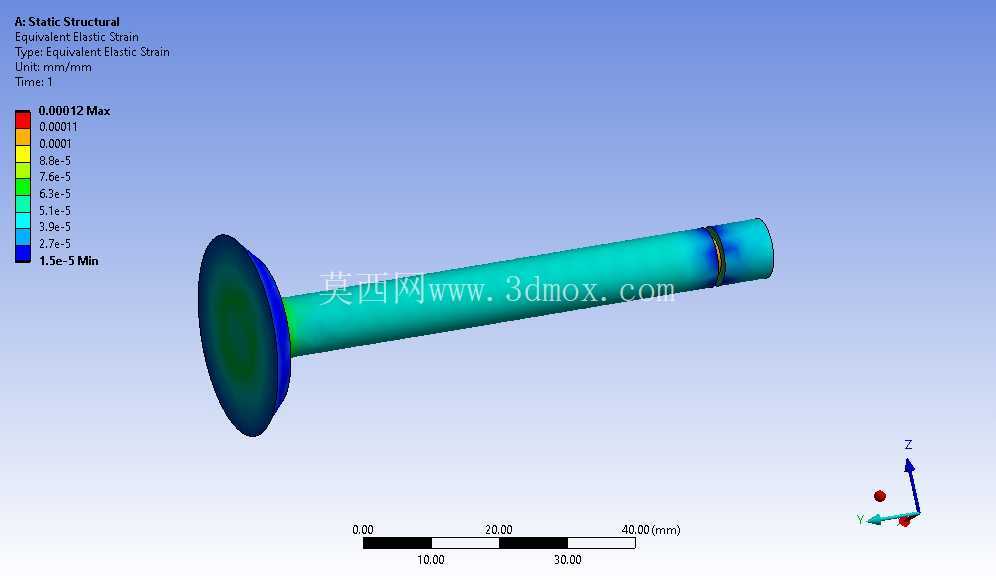

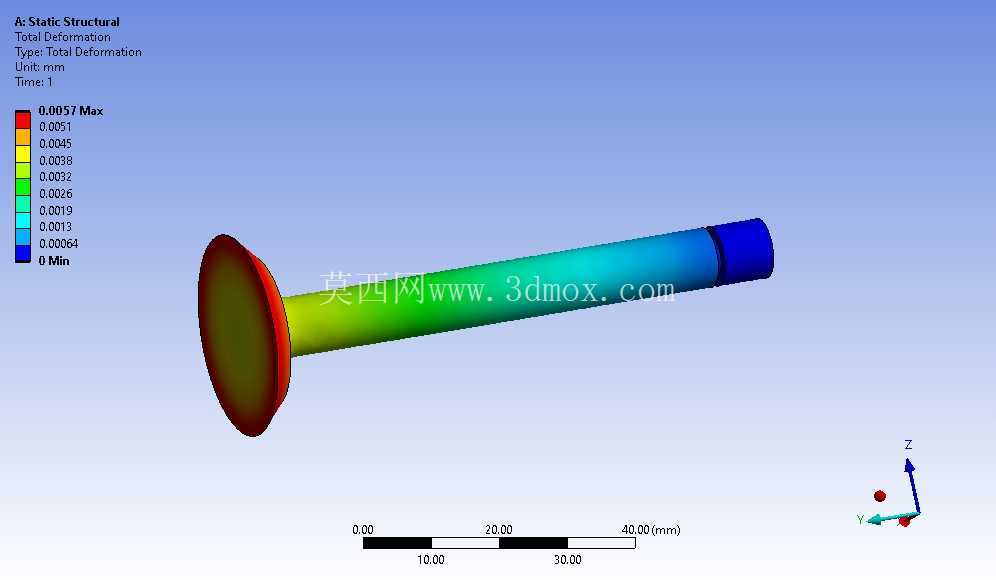

　　杆部的长径比设计是另一个核心要点，杆身要在气门导管内做高频往复滑动，既要保证足够的刚度，避免发动机高转速运转时杆身出现挠曲变形导致密封偏磨，又要控制杆身直径不能过大，不然会增加往复运动质量，拉高配气机构的驱动负载，还会挤占气道内的通流截面，影响进排气的充量系数。建模时杆身与头部的过渡圆角必须做平滑处理，这个位置是应力集中的高发区，发动机运转过程中气门要承受落座的冲击载荷、燃烧室内的高温高压燃气冲击，圆角处理不到位很容易在耐久测试里出现头部断裂的失效问题。

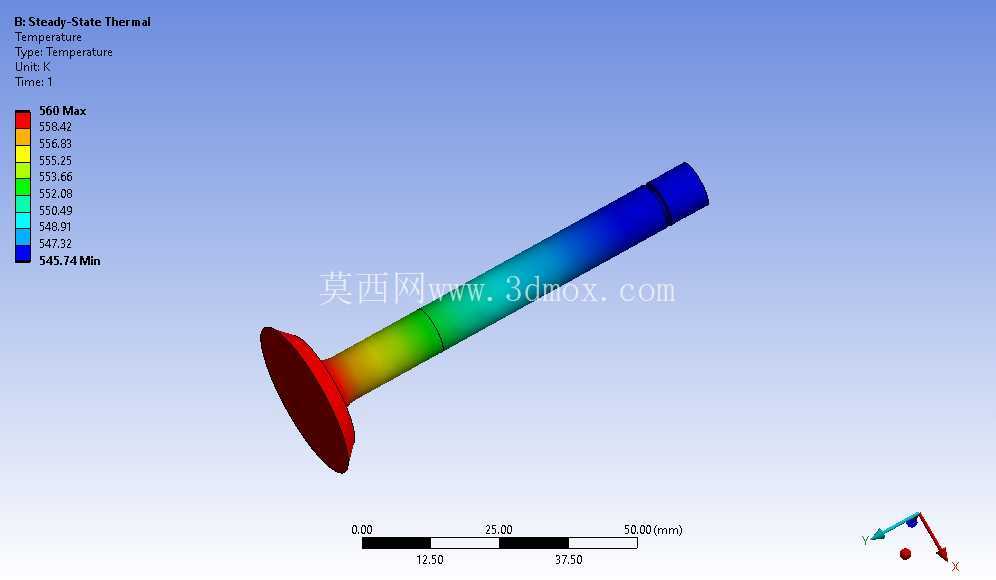

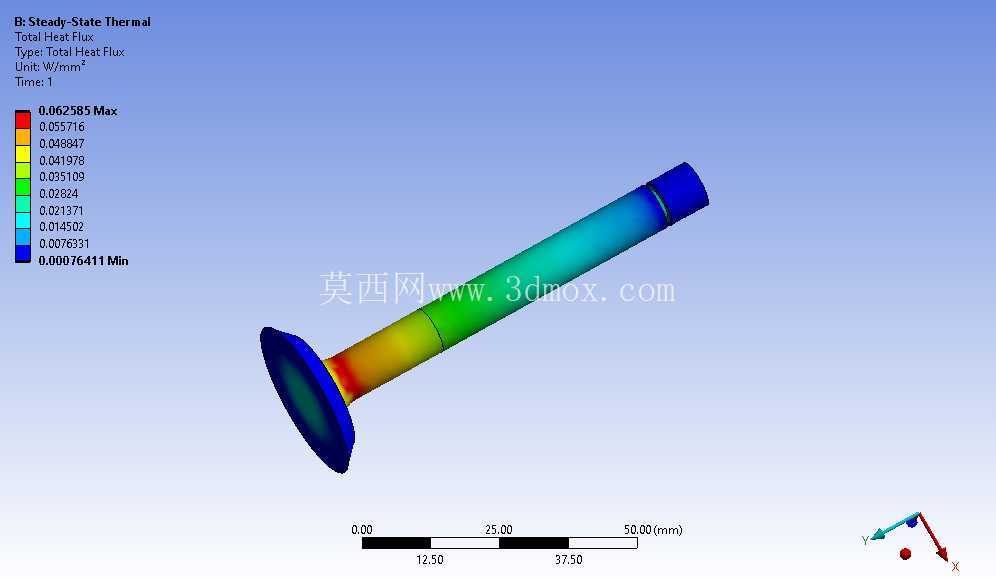

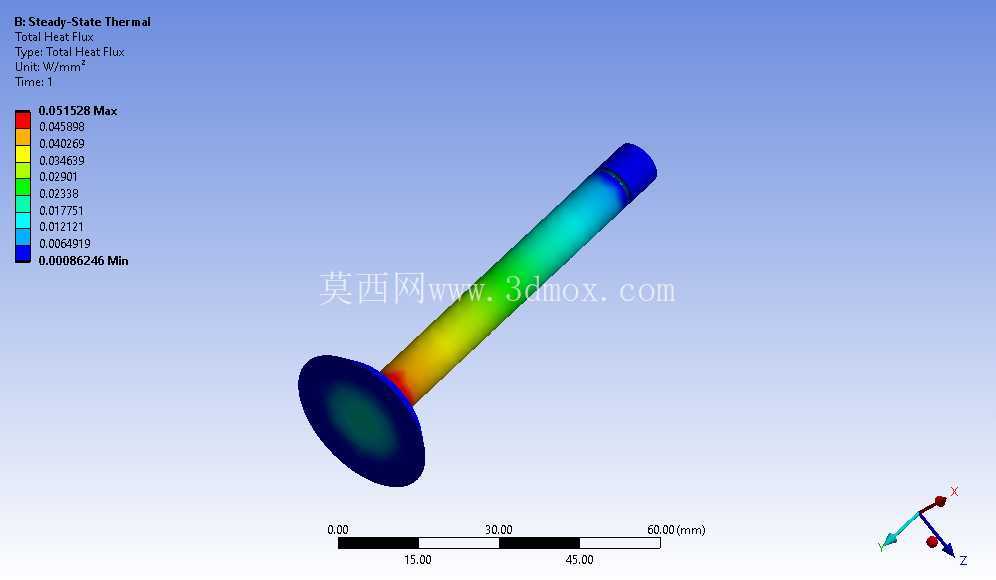

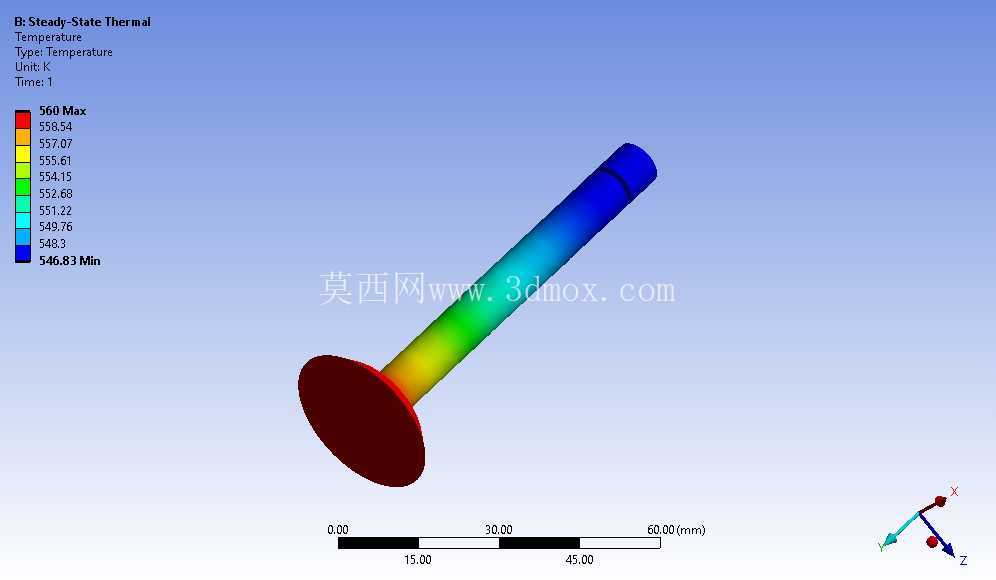

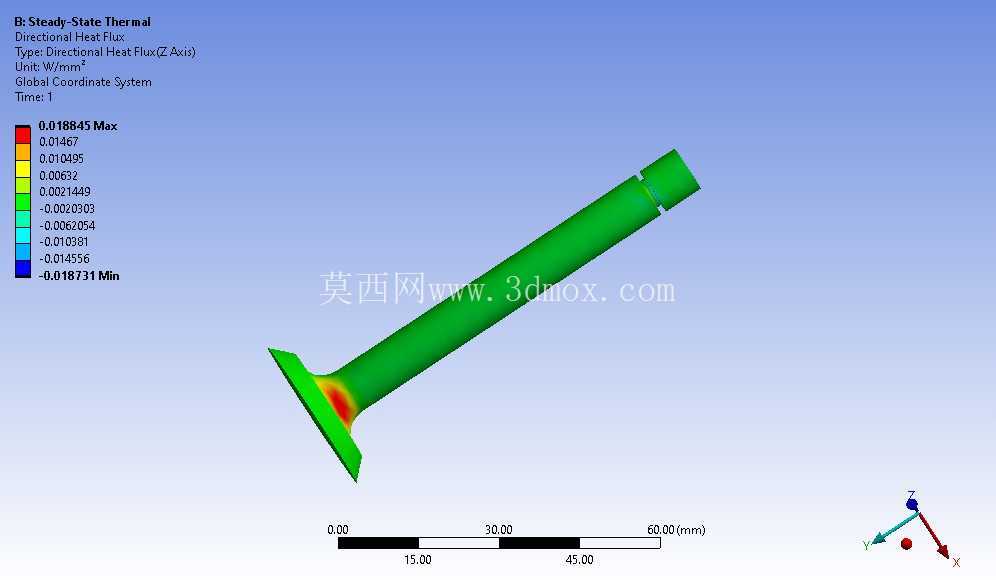

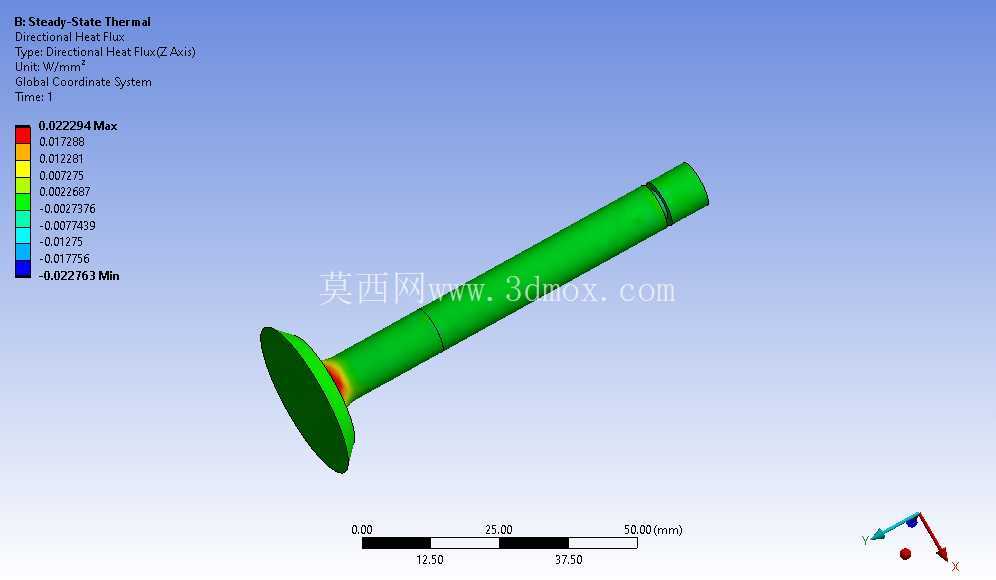

　　从安装边界来看，气门杆部的末端要和气门弹簧座、锁夹结构配合，所以杆端的卡槽尺寸、位置精度要和锁夹的内齿结构完全匹配，卡槽的过渡圆角同样要做弱化应力集中的处理，毕竟弹簧的预紧力、气门开启的惯性力全部要通过这个卡槽传递。头部的盘径尺寸不是随便定的，要匹配对应排量气缸的气道开口尺寸，进气门的盘径通常会比同缸的排气门稍大，用来提升进气充量，排气门因为要长期接触800摄氏度以上的高温废气，头部的厚度设计会比进气门更厚，部分高强化机型的排气门还会在头部堆焊耐热合金层，建模时可以把堆焊层的区域做单独的结构分层，方便后续做热结构耦合分析。

　　实际应用场景里，气门的工作环境极其苛刻，排气侧的零件长期在高温氧化、燃气腐蚀、落座冲击的复合工况下工作，所以结构设计时要考虑不同部位的材料适配逻辑，不过三维建模阶段要把各部位的尺寸基准统一：以杆身的圆柱面作为主要安装基准，头部密封锥面相对于杆身轴线的同轴度、盘端面相对于杆身轴线的垂直度，都是建模时需要重点保证的形位要求。很多新手建模时容易忽略气门的落座缓冲相关结构，部分机型的气门杆身靠近头部的位置会设计有微小的锥度，用来在气门即将落座时产生气流阻尼，降低落座冲击噪音，这个细节虽然尺寸很小，但对配气机构的NVH表现影响很大。

　　另外，气门的伸出长度、弹簧座的安装高度，要和整个气缸盖的布置边界匹配，要预留出气门最大升程时的运动间隙，避免活塞在上止点时和气门头部发生碰撞，也就是工程上常说的气门避碰裕度，建模时可以把活塞在上止点的位置、气门最大升程的位置做运动干涉检查，确保全工况下运动件之间不会出现硬接触。杆身和气门导管之间的配合间隙也要在结构里预留合理的公差带，间隙过小会在热态下出现杆身卡滞，导致气门关闭不严；间隙过大则会出现机油沿杆身窜入燃烧室、密封偏磨的问题。

　　从结构功能实现的角度来说，气门的每一处尺寸设计都服务于两个核心目标：一是在全工况下保证燃烧室的可靠密封，不能出现燃气泄漏导致的缸压不足；二是尽可能降低进排气过程的流动阻力，让新鲜充量尽可能多的进入气缸，燃烧后的废气尽可能排干净，直接影响发动机的动力输出、燃油经济性和排放表现。做三维建模的时候，不能只做静态的实体结构，还要把气门的往复运动行程、和周边零件（气门座圈、导管、弹簧、弹簧座、锁夹、凸轮轴驱动端）的配合关系全部梳理清楚，确保每个配合面的尺寸、公差、安装逻辑都符合实际工程要求，这样建出来的模型才能直接用于后续的工程分析、工艺设计或者教学演示场景，而不是一个只有外形的空架子。
