方转圆带法兰连接弯头结构设计

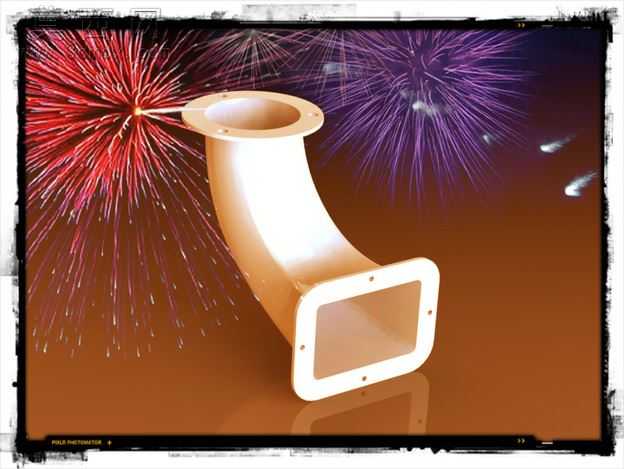

本款方转圆连接弯头采用三维参数化建模方式完成整体结构设计，建模过程中首先梳理两端接口的尺寸匹配逻辑：一端为带安装孔的方形法兰接口，另一端为带安装孔的圆形法兰接口，中间通过平滑过渡的弧形弯管段实现两端截面的自然衔接，全程保证管壁厚度均匀一致，避免出现应力集中的薄壁或厚壁突变区域。建模阶段先绘制两端法兰的基准草图，分别定位方形法兰的四个安装孔位与圆形法兰的周向安装孔位，确保孔位间距符合通用管道安装的同轴度与位置度公差要求，再通过放样特征生成中间的弯管过渡段，调整放样路径的曲率参数，让方形截面到圆形截面的过渡曲面顺滑无褶皱，流体流经时不会产生明显的涡流阻力。材质配置上模拟常用的工程塑料或轻质合金材质，表面添加细腻的哑光磨砂质感，法兰端面做轻微的倒角处理，既提升安装时的操作安全性，也让整体外观更具工业设计的精致感。渲染阶段采用暖色调渐变背景搭配动态光效，通过多角度的环境光打亮弯管的曲面结构，清晰呈现过渡段的弧度变化与法兰的安装细节，直观展示产品的实际形态。设计过程中充分考虑管件的实际安装场景，两端法兰的安装孔位均做了沉头处理，适配标准紧固件的安装需求，弯管的弯曲半径经过优化，在满足转向连接功能的前提下尽可能减少空间占用，整体结构兼顾了流体输送的顺畅性与安装连接的便捷性，可直接应用于通风管道、物料输送管路等需要方圆形截面转换的管路系统中，模型的所有特征均保留可编辑参数，方便后续根据实际工况调整尺寸规格。
