工业锅炉房成套管路设施三维设计

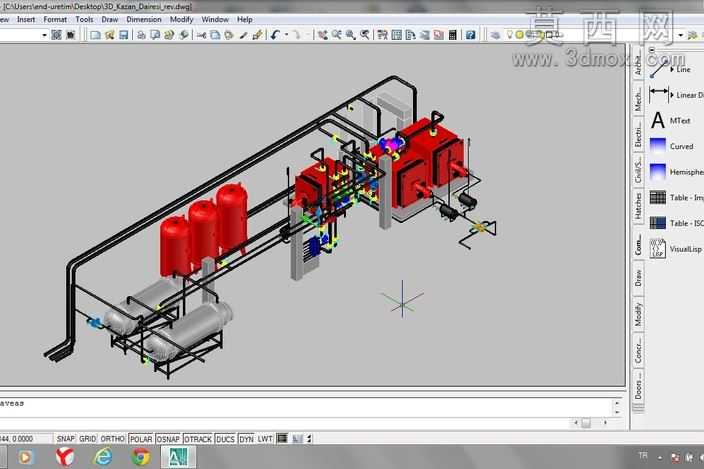

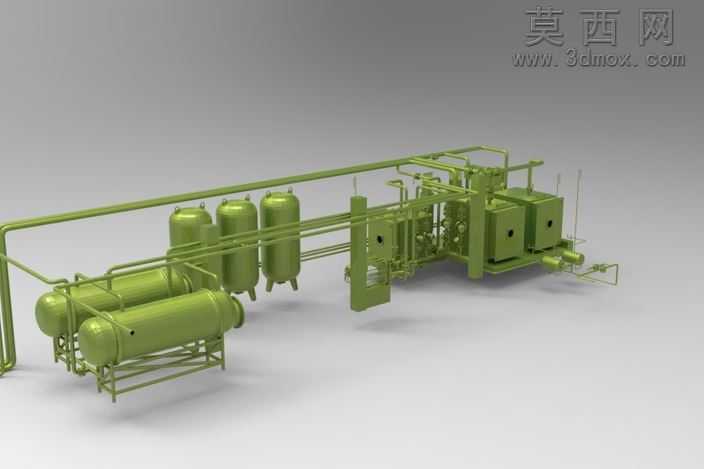

本作品为工业锅炉房成套设施的三维建模成果，建模过程依托三维CAD设计环境完成，整体采用1:1等比例还原真实锅炉房的设备布局与管路走向，完整覆盖锅炉房核心功能单元的结构呈现。建模阶段首先梳理锅炉房的功能分区逻辑，将燃烧换热单元、储水单元、介质输送单元、控制单元做模块化拆分，逐一完成单个设备的结构建模：其中红色立式罐体为承压储热/分气缸类设备，建模时精准还原罐体的封头弧度、接管口位置、支座支撑结构，卧式罐体为软化水储水或换热设备，还原其卧式鞍座支撑结构、端盖人孔结构、外接管路接口位置；管路系统建模严格遵循工业管路设计规范，区分不同管径的输送管路，还原管路的弯头、三通、法兰连接节点，同时配套呈现管路上的阀门、仪表、支吊架结构，清晰展示介质从储水单元到锅炉单元、再到输出端的完整流向路径。材质设置上，针对不同设备做区分处理：锅炉主体及承压罐体采用哑光红色工业防锈漆材质，卧式储水罐体采用银灰色金属哑光材质，输送管路采用黑色金属管路材质，阀门手柄、仪表表盘采用对应功能的配色材质，所有材质均还原工业现场的真实质感，无过度夸张的渲染效果，保证模型的工程参考价值。结构设计上充分考虑锅炉房的实际运维逻辑，设备之间预留合理的操作检修空间，管路排布遵循横平竖直的工业管路排布原则，避免管路交叉干涉，清晰展示各设备之间的连接关系，可直观呈现锅炉房的工作流程：水介质经卧式罐体处理后通过管路输送至锅炉主体加热，加热后的带压介质通过立式分气缸分配，经输出管路向外输送，管路上的阀门可控制介质通断与流量，仪表可实时监测介质参数。整体建模过程注重工程实用性，所有结构尺寸均参考常规工业锅炉房的设计参数，模型无冗余几何面，结构层级清晰，可用于锅炉房方案展示、施工交底参考、运维培训演示等场景，完整还原了工业锅炉房从设备布局到管路连接的全部细节，能够直观呈现整套供热锅炉房的系统构成与运行逻辑。
