铁矿选矿厂全套生产设备三维建模作品

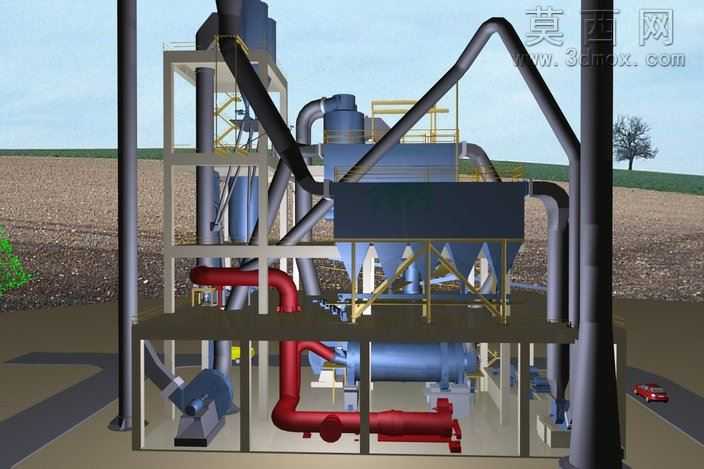

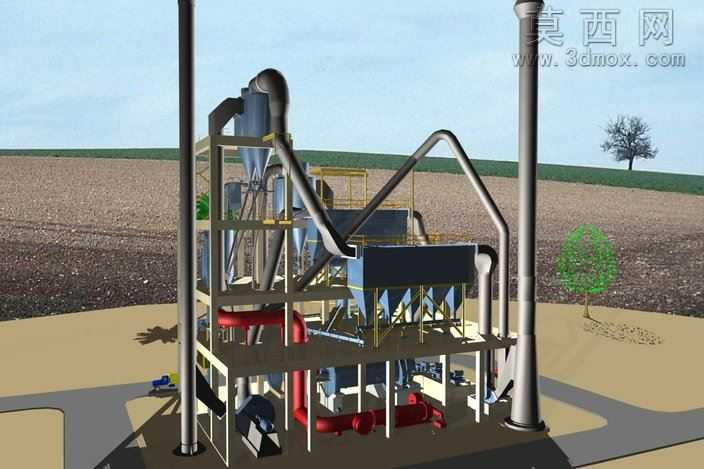

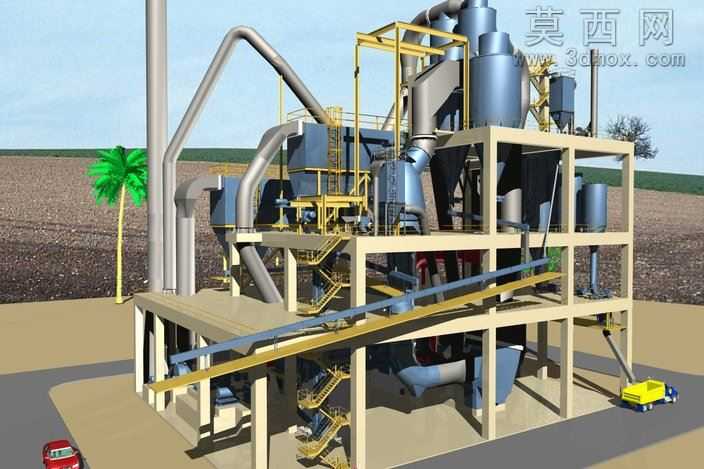

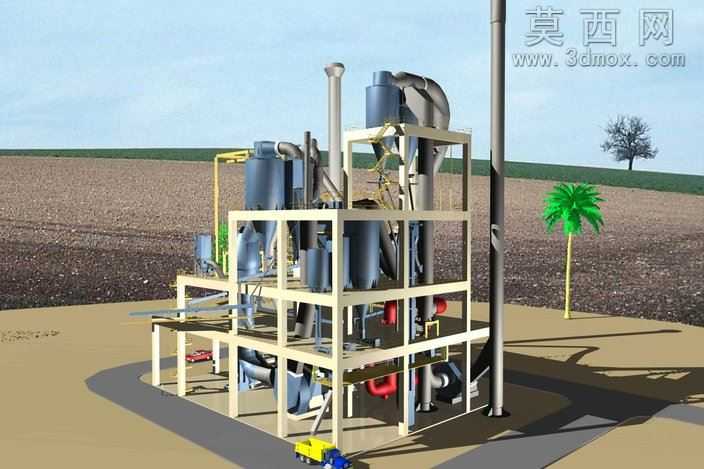

本作品围绕铁矿选矿厂的完整生产流程开展三维建模设计，依托三维建模软件搭建全厂区核心生产系统的等比例还原模型，从整体厂区布局到单台设备的细节结构都做了精细化呈现。建模过程中首先梳理铁矿选矿的完整工艺链路，按照原料输送、破碎研磨、分选筛分、成品输出的生产逻辑排布设备位置，搭建多层钢结构厂房框架作为设备承载主体，精准还原厂房的梁柱结构、分层平台、检修爬梯、安全护栏等附属结构，确保整体空间布局符合真实选矿厂的生产动线要求。针对核心生产设备，逐一完成独立建模与装配：球磨设备还原了筒体、端盖、传动组件、衬板结构，准确体现磨矿作业的设备形态；旋风分离器按照气固分离的结构原理，建模呈现进风口、筒体、锥体、排料口的完整结构，还原风选环节的设备特征；筛分设备还原筛网、激振组件、机架结构，匹配矿石粒度分级的功能形态；螺旋输送机、斗式提升机、皮带输送机分别还原螺旋叶片、料斗、输送带、托辊、传动滚筒等核心部件，准确体现不同输送设备的结构差异；同时配套完成空气斜槽、热风发生器、烟囱、风机等辅助生产设备的建模，确保整套生产系统的设备完整性。材质渲染阶段，针对不同部件匹配对应材质属性：钢结构厂房、设备机架赋予哑光金属漆材质，管道根据输送介质差异区分镀锌金属、防锈漆材质，设备运转部件做金属光泽质感处理，地面做水泥硬化路面材质，搭配场景内的绿化植被、运输车辆等配景元素，提升整体场景的真实感。设计过程中严格遵循选矿厂的实际生产逻辑，所有设备的连接关系、位置排布都匹配真实生产的物料流向，管道走向符合工艺输送要求，检修通道、操作平台的预留空间满足实际生产的操作需求，既完整呈现了铁矿选矿厂的整体生产场景，也清晰展示了每台核心设备的结构细节，可用于选矿工艺展示、厂区布局规划参考、设备结构认知教学等场景，完整还原了铁矿选矿生产系统的全貌。
