矿用接卸料斗钢结构三维设计作品

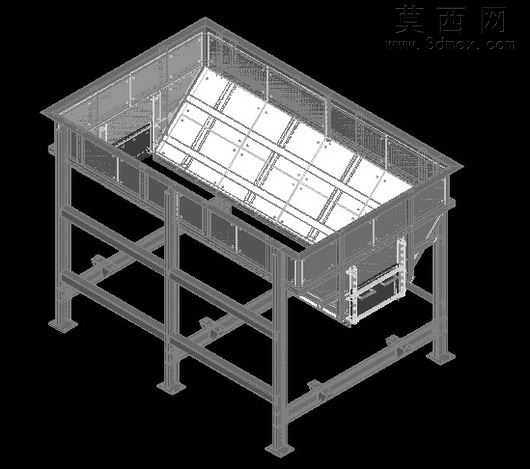

本作品为矿井作业场景使用的接卸料斗三维设计，建模阶段采用参数化建模逻辑搭建整体结构，首先依据矿井物料输送的工况载荷要求，确定料斗整体长宽高比例与支撑框架的型材规格，先绘制支撑底架的二维草图，通过拉伸、布尔运算生成各段型钢构件，对框架衔接处的节点做加强筋结构设计，保证整体承重结构的抗形变能力，避免满载物料时出现框架变形问题。料斗主体的仓体部分采用薄壁结构建模，仓体内壁设置多道耐磨衬板安装位，通过阵列特征快速排布衬板的固定螺栓孔位，保证衬板可快速更换以适配矿石物料的磨损工况，仓体底部设置可控开度的卸料闸门结构，对闸门的滑动导轨、驱动连接位做了精细化建模，还原闸门开合的运动行程空间，避免实际生产中出现卡滞问题。渲染阶段采用金属材质表现钢结构框架，为型钢构件赋予哑光防锈漆质感，对料斗内壁的耐磨衬板赋予高硬度耐磨合金材质，通过调整材质粗糙度、反光度参数区分不同构件的材质特性，场景采用深色背景突出料斗整体结构，添加柔和的环境光与定向补光，清晰展现框架的镂空结构、仓体的倾斜溜料角度以及各部件的装配关系。设计过程中充分考虑矿井下的安装与维护需求，支撑框架的支脚设置了地脚螺栓安装板，方便整体设备与地面基础固定，仓体侧面设置了观察与检修的开口位，整体结构采用模块化拆分设计，各部件可单独拆分运输后在井下完成装配，适配矿井作业空间受限的安装条件，料斗的倾斜溜料角度经过反复调整，既保证矿石物料可依靠自重顺畅下滑，又避免角度过大导致物料对闸门的冲击力过强，同时兼顾了料斗的有效储料容积，可匹配前端输送设备的来料效率与后端输送设备的接料节奏，满足矿井连续生产的物料中转需求。
