三叶片垂直轴达里厄风力发电装置

　　这款垂直轴达里厄风轮结构，核心适配分布式离网风能采集场景，常见于山区散户供电、海岛监测基站补能、户外科考站点自持供电等对启动风速要求低、风向适应性强的部署场景，区别于传统水平轴风机需要对风调整朝向的结构，该类垂直轴结构无需配置偏航系统，能在任意来风方向下保持稳定的功率输出，大幅降低了户外长期部署的运维复杂度。

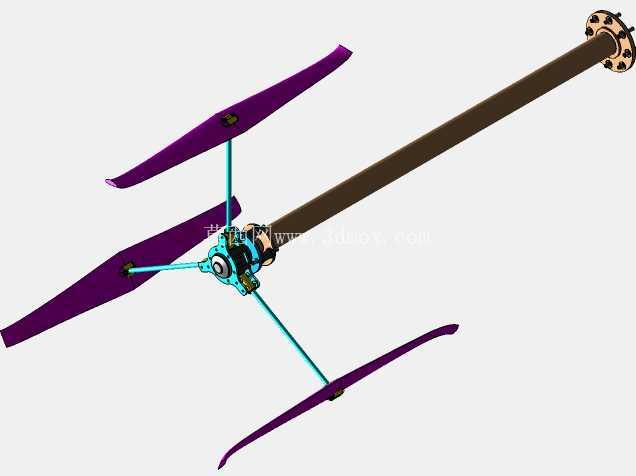

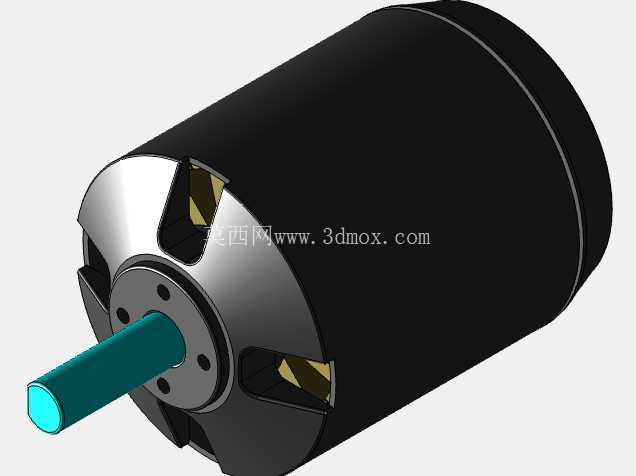

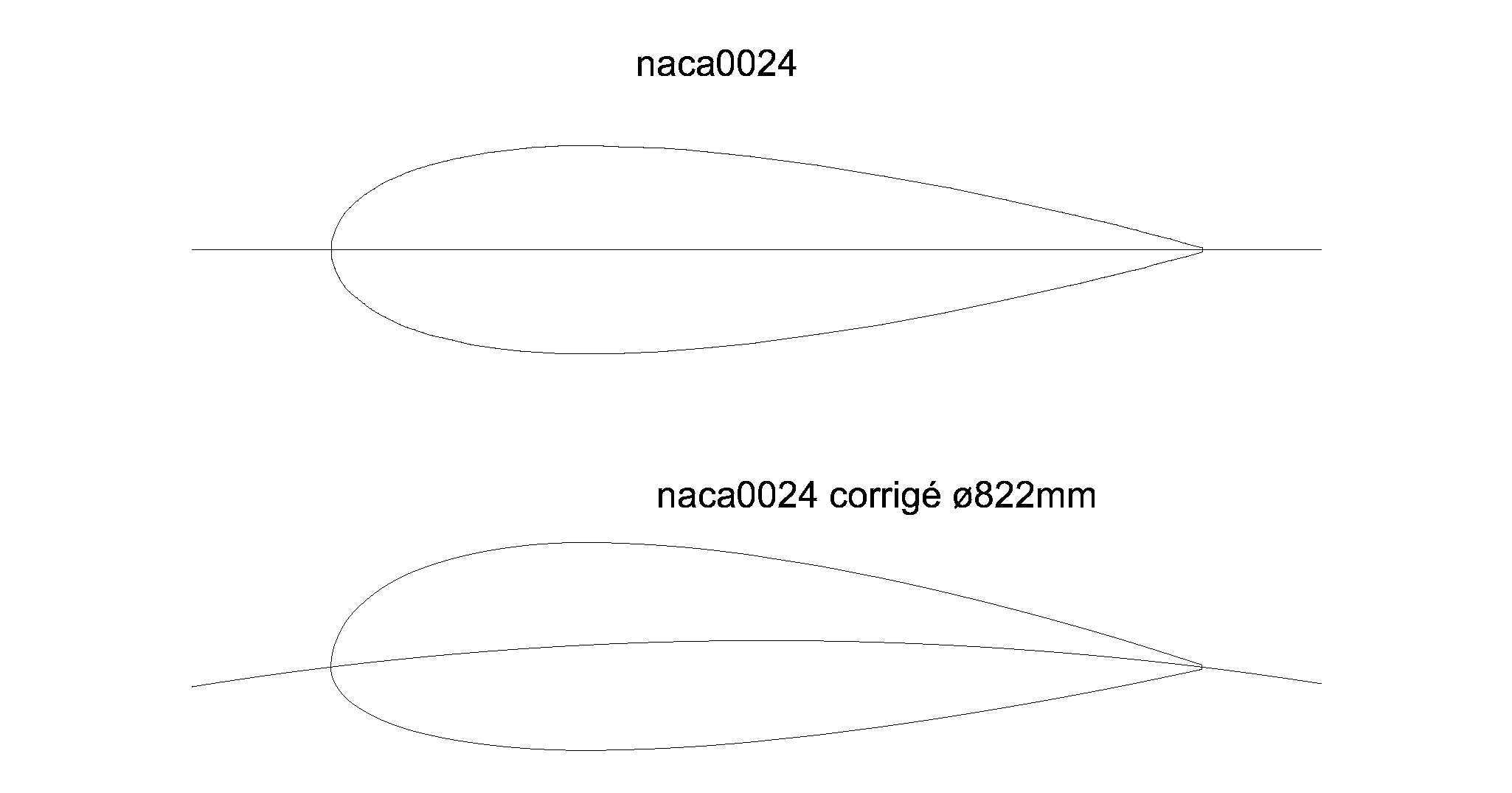

　　结构设计上，风轮采用三叶片对称布局，翼型选用NACA0024对称翼型，校正后风轮整体扫掠直径为822mm，叶片采用薄壁翼型结构，通过三组辐条式支撑臂连接中心轮毂，支撑臂采用轻量化三角桁架受力逻辑，在降低自身结构重量的同时，保证高转速下的结构刚度，避免叶片旋转过程中出现过大的摆振变形。中心轮毂集成发电单元安装位，可直接适配6384规格120kv三相BLDC电机作为发电机使用，轮毂处预留霍尔传感器、正弦BLDC驱动器的安装空间，可直接搭配MPPT功率追踪模块实现全风速段的功率适配，当来流风速超过启动阈值后，风轮带动电机转子旋转切割磁感线产出电能，整套系统额定输出功率可达4500W，可满足中小规模离网场景的基础用电需求。

　　达里厄翼型的核心特性在于其升力型工作逻辑，区别于阻力型垂直轴风机的做功方式，该类翼型在叶片旋转过程中，上下翼面的压差会产生驱动风轮持续旋转的切向升力，不存在螺旋桨类结构的贝茨极限限制，理论上可突破常规风机的叶尖速比上限，在高风速区间保持较高的风能利用效率；但该类结构也存在固有特性，即启动阶段需要达到一定的起飞转速才能进入稳定的升力做功区间，因此实际部署时需要搭配启动助力结构，或者在风速达到阈值后通过驱动器辅助完成启动过程，同时由于高转速下结构会产生较大的离心载荷，叶片与支撑臂的连接位置需要做加强处理，连接紧固件需采用防松设计，避免长期交变载荷下出现连接失效。

　　安装边界层面，该风轮结构为垂直轴布局，主传动轴沿竖直方向布置，顶部通过法兰轴承座连接安装支架，底部与发电机转轴直连，整套旋转部件的动平衡需要在装配阶段完成校准，避免高速旋转时产生过大的振动传递到安装塔架；塔架安装位置需要避开周边遮挡物，保证来流风速的均匀性，由于垂直轴结构的风轮转动惯量较大，在极端暴风天气下需要配置机械锁止机构，将风轮锁定避免超速旋转导致结构损坏，设计阶段已预留锁止盘的安装接口，可直接搭配电磁锁或者机械插销实现锁止功能。

　　从结构建模的细节来看，叶片的翼型曲线沿展向保持一致，没有做额外的扭转设计，降低了叶片加工的工艺难度，可采用拉挤成型工艺批量生产，支撑臂与轮毂、叶片的连接位置均采用标准化快拆接口，方便现场装配与后期维护更换部件，中心轮毂的轴承位采用过盈配合设计，保证旋转过程中的同轴度，降低传动过程中的机械损耗。整套结构没有复杂的传动变速机构，发电机与风轮直连的设计减少了中间传动环节的效率损失，同时也降低了故障发生的概率，适合在缺乏专业运维条件的偏远区域长期部署。
