透明演示款六缸星型动力装置结构

　　这款六缸星型排布的动力装置结构，最初的应用场景锚定在轻型通航飞行器的动力演示与原理教学领域，区别于量产装机的成品发动机，该结构做了透明化的分色处理，能够让观察者直接看到内部动力传递的完整路径，不需要拆解外壳就能理清每个部件的运动逻辑。从实际用途来看，它既可以作为航空动力科普的具象展示载体，也能给初入动力结构设计领域的从业者提供星型排布动力单元的布局参考，帮助理解多缸环形排布下的动力输出平顺性设计逻辑。

　　从功能特性上看，六个气缸围绕中心曲轴呈60度夹角均匀环形布置，这种排布方式相比直列或者V型缸体布局，能够在更小的轴向尺寸内实现更大的排量，曲轴每旋转一圈就有六个气缸依次完成做功冲程，动力输出的脉动被大幅抵消，不需要额外加装大质量的平衡轴就能获得非常平顺的扭矩输出，这也是早期航空活塞发动机大量采用星型布局的核心原因——在航空应用对径向尺寸容忍度更高、轴向尺寸要求严苛的场景下，星型结构能够在紧凑的机身前部空间内塞下更大排量的动力单元，同时风冷散热的效率也远高于直列布局，每个气缸都能直接接触迎面来的冷却气流，不需要设计复杂的水冷管路和散热系统，降低了动力系统的整体重量和故障点。

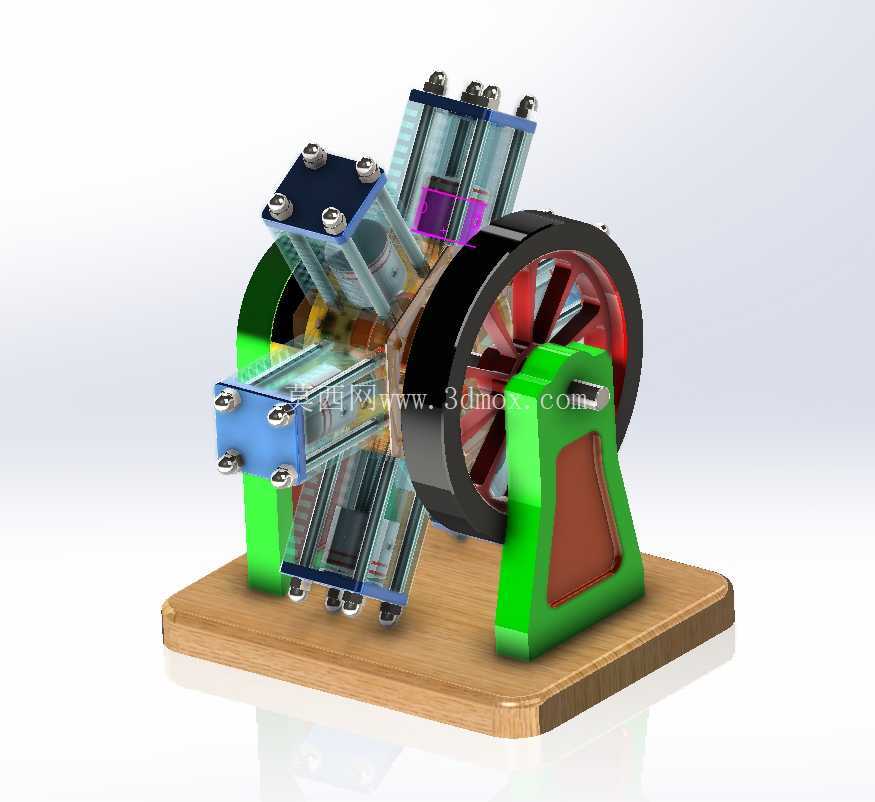

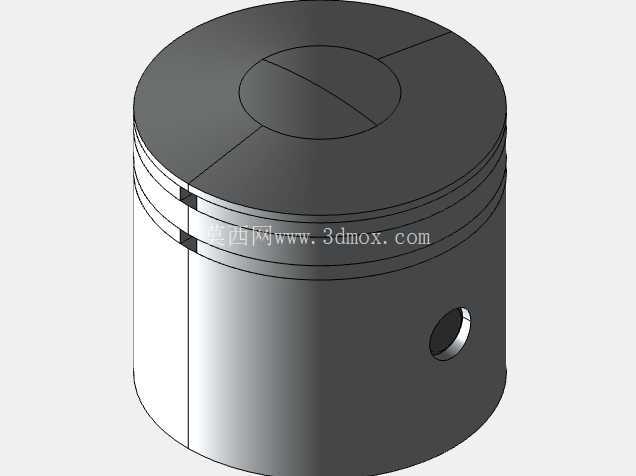

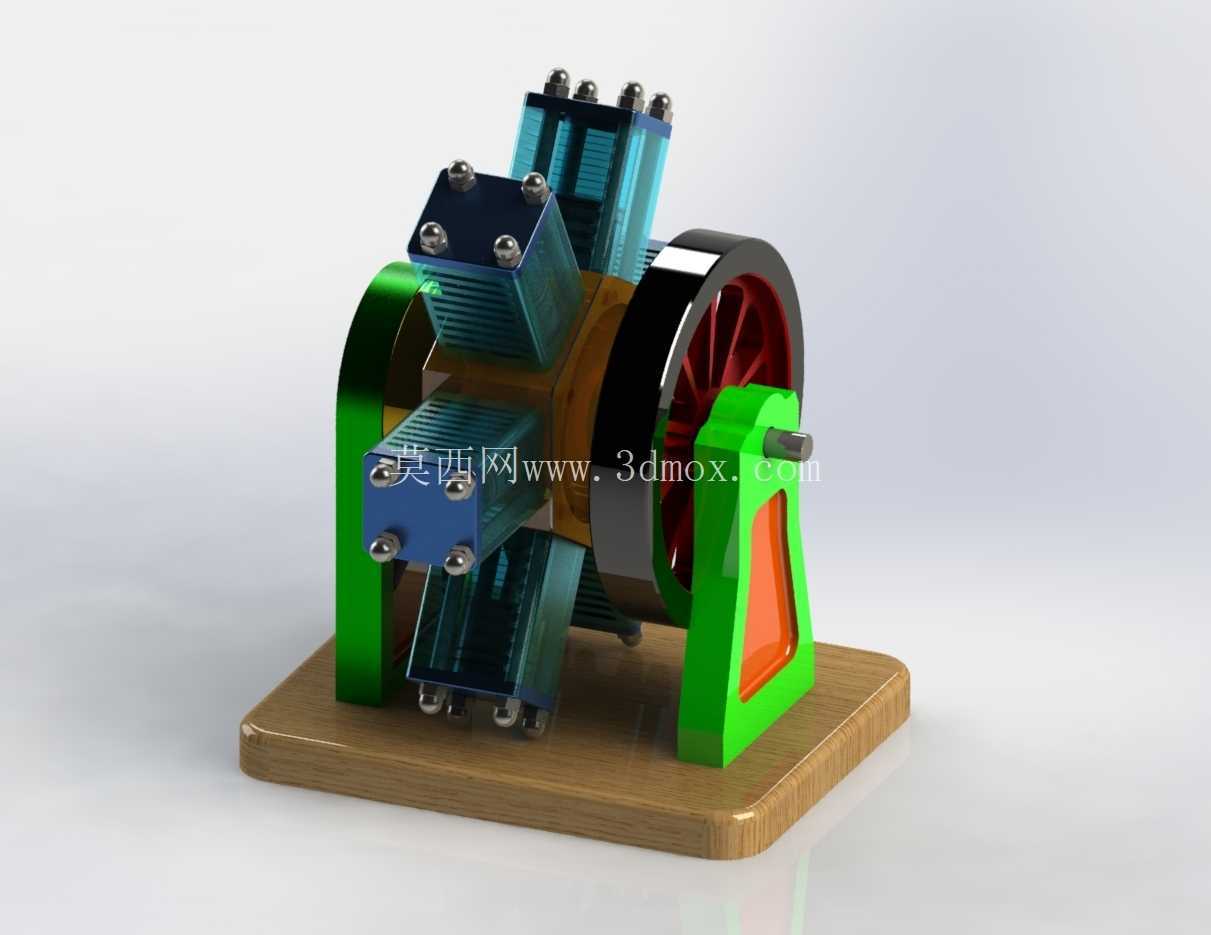

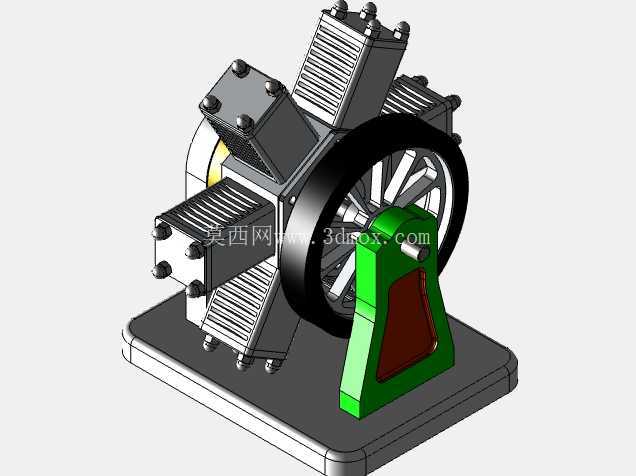

　　设计思路上，该结构完全还原了星型发动机的核心运动逻辑：中心曲轴采用单曲柄销设计，六个气缸的连杆共同铰接在同一个曲柄销位置，其中主连杆直接与曲柄销配合，其余五个副连杆通过铰接耳连接在主连杆的大端凸缘上，这种设计能够保证六个活塞的运动相位严格相差120度？不对，六缸四冲程的话相位差是120度？不，四冲程发动机每缸做功间隔是720/6=120度曲轴转角，对的，这样排布下做功顺序依次错开，保证曲轴转动过程中始终有气缸处于做功冲程，不会出现动力断档。外部的支撑底座采用了倾斜式的安装支架，将整个动力单元以一定仰角固定在木质安装底板上，既符合早期航空发动机前置安装的姿态模拟，也能让演示时的内部运动状态更方便观察。透明的气缸套采用分色设计，不同功能的部件用蓝、绿、紫、红等不同颜色区分，活塞、连杆、气门组件的运动轨迹一目了然，尾部的大直径飞轮采用红黑配色，既保留了飞轮储存转动惯量、平稳转速的功能，也在视觉上强化了动力输出端的辨识度。

　　从安装边界来看，整个演示结构的安装基准是底部的木质底板，四个支脚分别对应缸体支撑、曲轴端支撑的固定位置，安装孔位的同轴度公差控制在0.02mm以内，保证曲轴转动时不会出现卡滞。整体径向尺寸以曲轴中心为原点，六个气缸的最外端到中心的距离一致，不会出现旋转过程中的动不平衡问题，轴向尺寸从飞轮端面到前盖输出端的长度控制在合理范围内，既保证了内部连杆的运动空间，也不会出现多余的结构冗余。气缸套与曲轴箱的配合面采用止口定位，保证每个气缸的中心线都准确交汇于曲轴中心，避免活塞运动时出现偏磨，连杆大小端的配合间隙按照演示模型的运行转速做了适配，既保证转动灵活，也不会出现过大的旷量导致运动异响。

　　在实际的结构设计过程中，星型布局的难点主要集中在连杆组的铰接设计和润滑路径的规划上，该演示结构因为不需要承受实际燃烧的高压载荷，所以在铰接位置采用了简化的销轴配合，不需要设计复杂的轴瓦和压力润滑通道，就能流畅演示完整的运动过程。对于建模从业者来说，这个结构的建模难点在于六个气缸的环形阵列相位匹配，以及连杆组运动过程中的干涉检查，需要在装配体环境下做完整的运动仿真，确认活塞在上止点、下止点位置时，连杆不会与曲轴箱或者相邻气缸的部件发生碰撞，同时气门的开闭相位也要和活塞运动位置匹配，避免出现气门撞活塞的问题。这种星型结构的设计思路现在也被延伸到了很多小型动力装置、甚至是科普教具的开发中，通过直观的运动展示，能够让学习者快速理解多缸动力单元的工作逻辑，相比平面的原理图，具象的三维结构能够大幅降低原理理解的门槛。
