磁性底座铰接臂测量固定支架

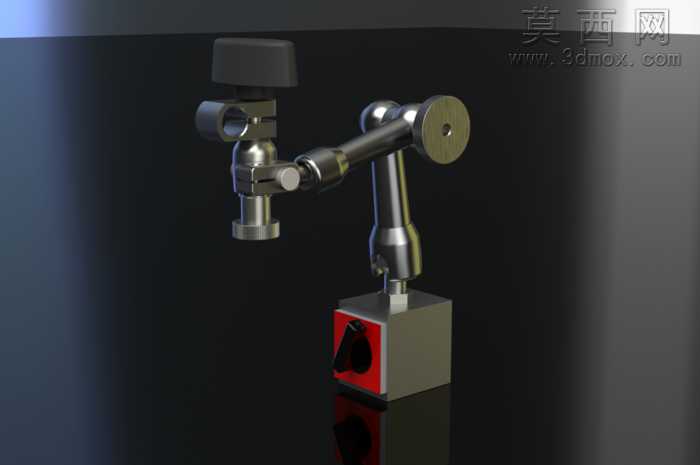

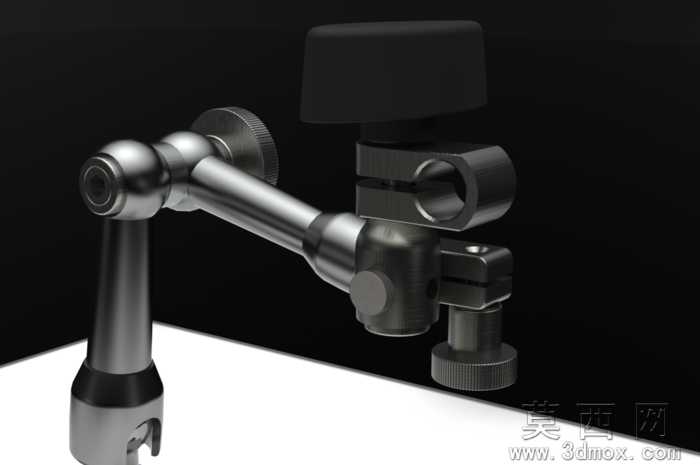

本作品为磁性底座铰接臂测量固定支架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工公差配合标准，对各活动关节的转动间隙、连接轴的配合精度进行了精准参数设定，确保模型可直接对接生产加工环节的工艺要求。渲染阶段采用哑光金属材质模拟铰接臂的不锈钢杆件，通过调整金属粗糙度、反射率参数还原真实金属表面的细腻质感，磁性底座部分采用红黑撞色的工程塑料与磨砂金属材质区分，通过环境光遮蔽效果强化底座的厚重感与磁吸结构的稳定性，背景采用低反射深色台面突出主体结构的轮廓层次。结构设计上采用多段式铰接布局，底座内置强磁吸附模块可快速固定在金属工作台面，三段可转动关节支持任意角度调节，末端设置标准安装接口可适配百分表、位移传感器等多种测量工具，关节处设置锁紧旋钮可在调整到位后快速锁止位置，避免测量过程中出现位移偏差。设计思路围绕工业现场测量场景的灵活使用需求展开，摒弃传统固定式支架的角度限制，通过多自由度铰接结构实现测量点位的快速对位，磁性底座的设计无需额外打孔固定，可在各类金属加工设备表面快速部署，整体结构紧凑无冗余部件，各连接部位均做了圆角过渡处理避免应力集中，既保证了结构强度又兼顾了使用过程中的操作安全性，模型各部件均为可拆分结构，方便后续进行结构优化与配件替换设计。
