25GA减速型280转直流驱动电机

　　这款带减速结构的直流电机，在小型电动产品的结构设计选型中属于非常常见的动力单元，日常接触到的桌面小型传动装置、玩具类行走机构、简易自动送料模组里都能见到它的应用场景。从结构组成来看，它将常规370规格直流有刷电机的输出端，搭配了一级行星减速齿组，把电机本身的高转速低扭矩输出，转换为适配低速大负载需求的动力参数，额定输出转速280rpm的设定，刚好匹配多数小型传动结构不需要过高转速、但要保证足够启动扭矩的使用需求。

　　设计这款电机的三维模型时，首先要明确安装边界的尺寸约束：减速端的外径为25mm，输出轴为直径3mm的D型切边轴，轴伸长度控制在10mm，这个尺寸设计是为了直接适配市面上多数标准的小型联轴器、塑料齿轮的安装孔径，不需要额外做轴径转接就能完成动力对接。电机主体部分的外径与减速端做了阶梯过渡，机壳长度不含输出轴的部分控制在32mm左右，尾部的两个供电焊片间距为2.5mm，既可以直接焊接导线供电，也能适配标准的2.5mm间距接插件，方便批量装配时的快速接线。

　　从功能特性上看，这款电机的减速齿组采用金属齿轮搭配粉末冶金轴承的组合，相比全塑料齿的减速电机，它能承受的瞬时冲击负载更高，在玩具车启动、小型传送带带载启动的场景下，不容易出现打齿扫齿的失效问题。输出轴的轴向窜动控制在0.2mm以内，径向跳动量不超过0.05mm，这个精度等级足够满足小型旋转机构的同轴度要求，不需要额外加装支撑轴承就能直接带动负载转动，能简化整体结构的零件数量，降低装配复杂度。

　　实际选型应用时，要注意它的安装固定方式：减速端的端面上预留了两个M2的螺丝安装孔，孔位中心距为20mm，安装时可以通过这两个螺丝将电机直接固定在支架上，也可以采用抱紧式的固定座包裹减速端金属外壳，两种固定方式都能保证电机运行时的稳定性，不会因为输出轴带载产生的反扭矩导致电机移位。供电电压适配常规3V到6V的直流供电范围，在3.7V锂电池供电的场景下，空载电流不超过120mA，堵转电流控制在1.2A以内，搭配简单的MOS管驱动电路就能实现正反转控制和转速调节，不需要复杂的驱动方案，非常适合低成本的小型电动产品使用。

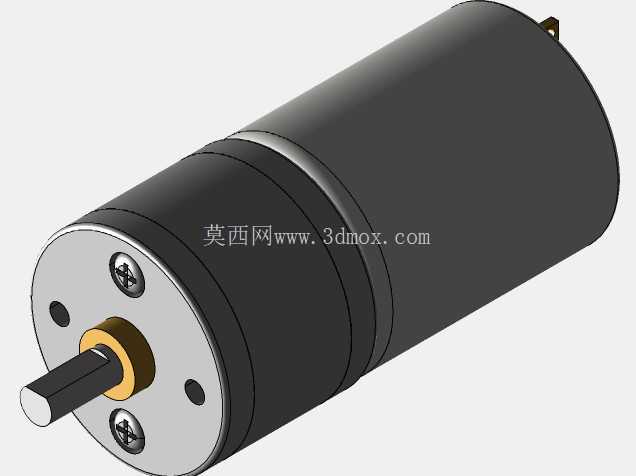

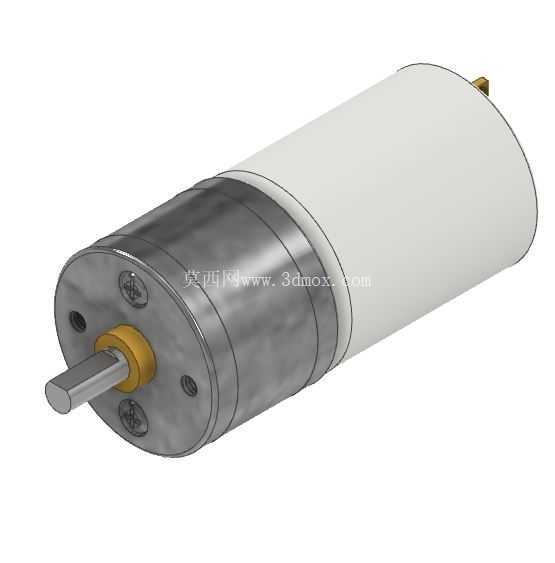

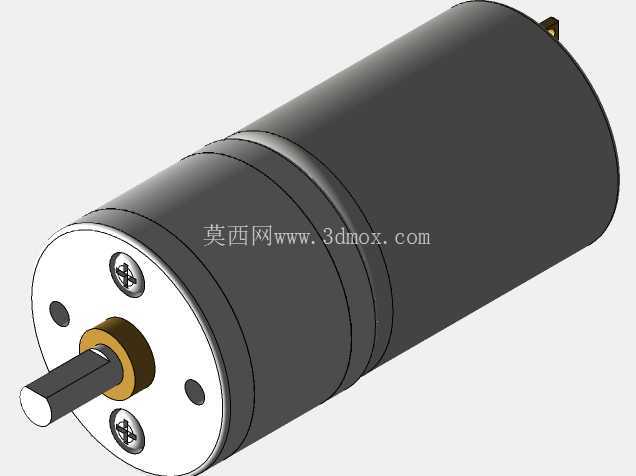

　　建模过程中需要重点还原的细节包括：减速端金属外壳的滚花防滑纹理、输出轴根部的黄铜轴套、机壳与减速端配合的止口结构、尾部焊片的倒角处理，这些细节不仅是外观还原的需要，更是结构装配时需要重点核对的干涉检查项——比如止口结构的配合公差要控制在0.05mm的间隙，才能保证减速端与电机主体装配时不会出现卡滞，黄铜轴套的内径要和输出轴保持0.02mm的间隙，既保证轴转动顺畅，又不会出现过大的旷量。另外，机壳表面的喷塑质感、金属端盖的镀锌层光泽，在三维渲染时也要做对应的材质区分，方便结构工程师在做整体装配效果预览时，能直观判断不同部件的材质搭配是否合理。

　　在小型智能小车的行走机构设计中，这款电机可以直接搭配直径65mm的橡胶车轮，车轮的轮毂孔直接套在D型输出轴上，不需要额外的固定件就能传递扭矩，单电机可以带动500g以内的负载平稳运行，在平整地面上的行进速度可以控制在0.8m/s到1m/s之间，刚好满足小型教育类机器人、玩具模型车的行进速度要求。在桌面小型旋转展示台的设计中，它可以通过一级同步带轮减速，进一步降低输出转速，带动直径200mm以内的展示转盘转动，运行时的噪音控制在45分贝以内，不会因为电机运转噪音影响使用体验。在简易的自动投喂装置、小型蠕动泵的动力选型中，这款电机的扭矩参数也能满足挤压泵管、拨动饲料拨轮的负载需求，连续运行寿命可以达到300小时以上，足够满足民用小型电器的使用寿命要求。
