多板离合器传动组件结构设计

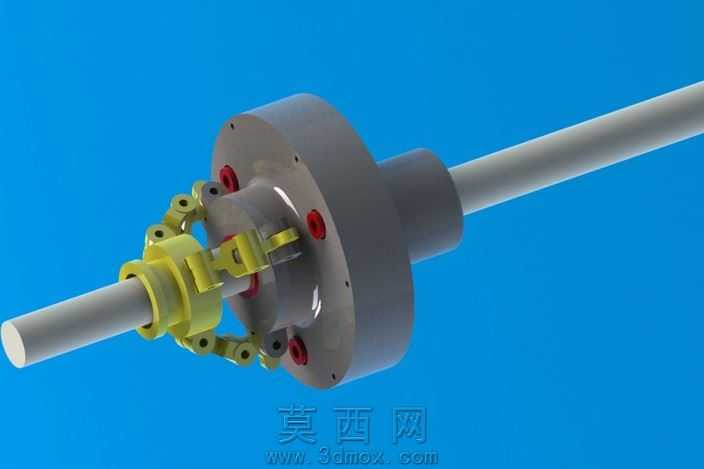

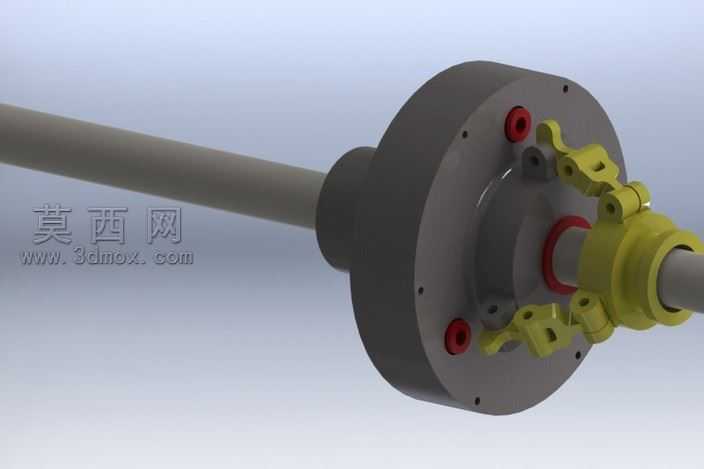

本作品为多板离合器传动组件的三维参数化建模成果，建模过程中严格遵循机械传动部件的设计规范，先完成整体装配基准轴的搭建，以贯穿式传动轴作为核心定位基准，依次完成主动端壳体、多组摩擦片组、压紧联动机构、从动端连接座的零件建模与装配约束。建模阶段对每一处配合公差都做了对应参数预留，主动端壳体上的安装孔位采用环形阵列方式完成，保证孔位的周向分度精度，摩擦片组的内外齿结构分别与主动壳体、从动毂的齿槽做了完全贴合的干涉检查，确保装配后无穿模问题。渲染阶段采用纯色亮蓝色背景突出主体结构，金属材质区分做了精细化处理：传动轴与壳体采用哑光灰铸铁材质，还原金属加工后的磨砂质感，压紧联动的爪式结构采用亮黄色工程塑料材质，既区分不同功能部件，也符合实际产品中该部件的材质应用特性，摩擦片表面做了细微的纹理处理，还原摩擦材料的粗糙表面特征。结构设计上，该多板离合器通过多组平行摩擦片的叠压结构传递扭矩，相比单板离合器可在相同径向尺寸下传递更大的扭矩，压紧机构采用链式联动爪结构，可实现摩擦片组的均匀压紧，避免偏磨问题，轴向的定位轴肩与限位结构都做了圆角过渡处理，降低应力集中风险。设计过程中充分考虑了部件的拆装维护性，所有紧固件都预留了操作空间，摩擦片组可单独拆卸更换，无需拆解整个轴系结构，整体装配逻辑完全符合实际工业产品的装配工艺流程，各运动部件的活动行程都做了限位约束，可直观演示离合器接合与分离的动作过程，清晰展示动力从主动端到从动端的传递路径，以及压紧机构的联动工作原理。
