带升压输出功能的1S锂电池充电管理模块

　　在嵌入式开发、小型便携电子设备制作、开源硬件项目搭建的场景里，这类集成升压输出的单节锂电池充电管理模块是出镜率极高的基础功能部件，很多做手持检测设备、小型传感节点、便携演示装置的结构工程师，在做整机堆叠设计时都会优先选用这类成熟模块，省去从零设计电源管理电路的周期，也能降低小批量试产时的电源部分调试风险。

　　从实际使用角度看，这个模块承担两个核心功能：一是通过板载的Micro USB接口接入5V直流输入，完成单节锂离子/锂聚合物电池的恒流恒压充电流程，内置的充电管理芯片会自动完成预充、恒流、恒压、截止的全流程控制，不需要额外外接复杂的检测电路；二是集成的升压转换电路，能把单节锂电池3.0V-4.2V的波动输出电压，稳定抬升到常用的5V输出电平，给后端的单片机、传感器、小型显示模块等外设供电，解决单节锂电池电压不足、放电过程中电压跌落导致外设工作异常的问题。

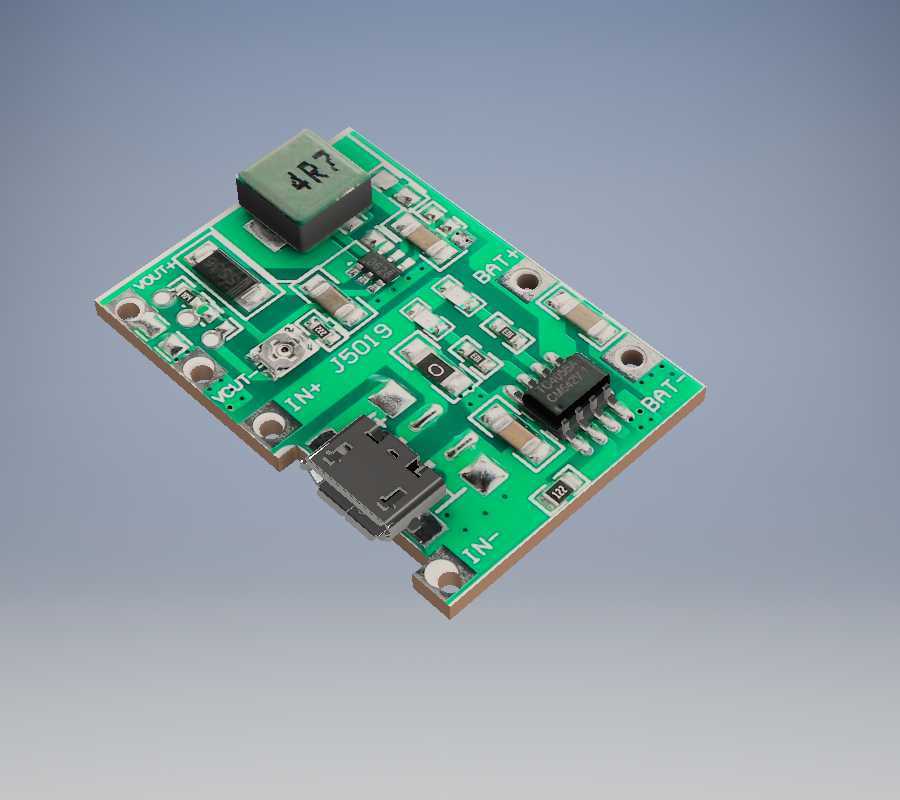

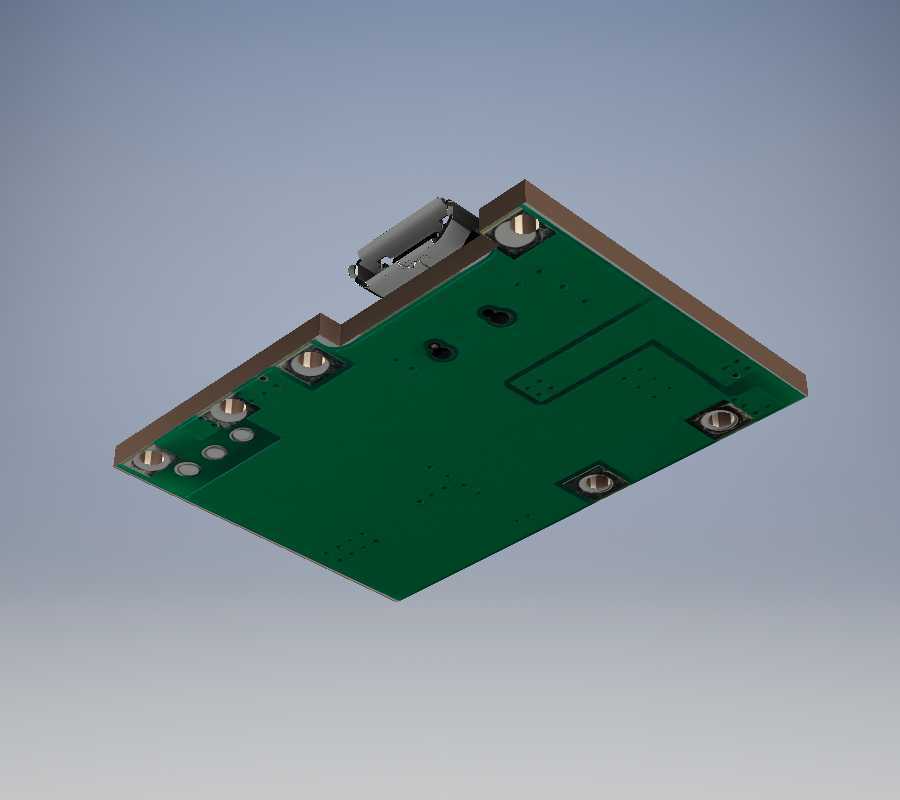

　　做这个模块的三维建模时，首先要把控的是安装边界的准确性，毕竟很多开发者是把这个模块直接集成到自有设备的壳体内部，PCB的外形轮廓、四个安装孔的中心距、孔径尺寸都要和实物完全匹配，我在建模时是对照实物反复校核了安装孔的位置公差，确保孔位偏差控制在0.1mm以内，避免用户做壳体安装柱时出现对不上孔的问题。板上的接插件部分是建模的重点，Micro USB母座的外凸尺寸、金属外壳的厚度、插接口的内部避让空间都要做准确，不然做整机装配时会出现USB插头插不到位、和壳体开口干涉的情况；板上的功率电感、电解电容、贴片芯片这些元器件的高度尺寸也要逐一核对，特别是那个顶部印字的大体积功率电感，是整个板上高度最高的元件，做壳体内部的空间避让时必须以这个电感的高度作为上限参考，不然会出现壳体压到元件导致焊接脱落的问题。

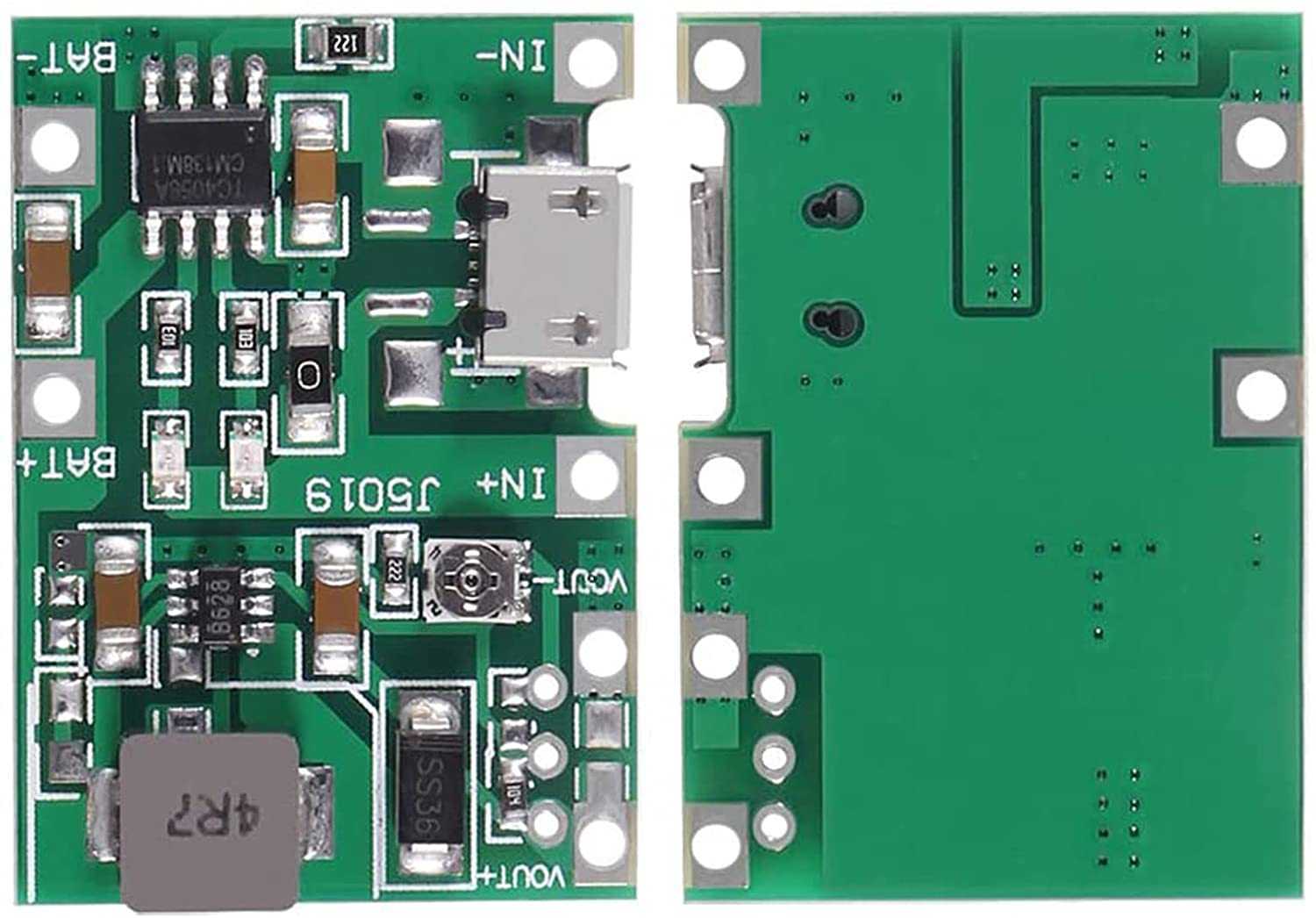

　　板上的丝印标识在建模时也做了还原，包括输入输出的极性标注、板号标识，方便结构工程师在做装配检查时快速识别接口方向，不会出现装反模块的问题。要注意的是，这类市售通用模块因为供应链批次的差异，不同批次的板上贴片元件的位置、具体型号可能会有细微差别，我在建模时是按照市面流通量最大的公版版型做的1:1复刻，核心的PCB外形、安装孔位、接插件位置、最高元件高度这些和安装强相关的尺寸是完全锁定的，不会因为元件批次差异影响安装适配，但是如果是对板上元件位置精度要求极高的应用场景，比如要做紧贴PCB的绝缘片、屏蔽罩设计，建议拿到实物后再做对应位置的尺寸复核，避免因为元件批次差异导致干涉。

　　在实际项目选型时，这个模块适合用在空间比较紧凑、需要同时兼顾电池充电和5V升压输出的便携设备里，不需要额外单独搭配充电板和升压模块，能节省不少PCB占用空间，而且模块本身的走线是经过量产验证的，电源纹波、充电稳定性都有保障，比自己搭洞洞板的可靠性高很多。做结构设计时还要注意，模块上的功率电感和升压芯片在大电流输出时会有一定发热，安装时不要把这两个发热元件紧贴壳体的易燃塑料部分，最好预留一点散热间隙，或者在对应位置做散热孔设计，保证长时间大电流工作时的稳定性。另外板上的电池接线焊盘、输出焊盘的位置也在模型里做了准确还原，做内部走线规划时可以提前预留焊盘的接线空间，避免装好模块后接线被其他部件挤压导致短路。
