SEEED工业级嵌入式人机交互终端结构

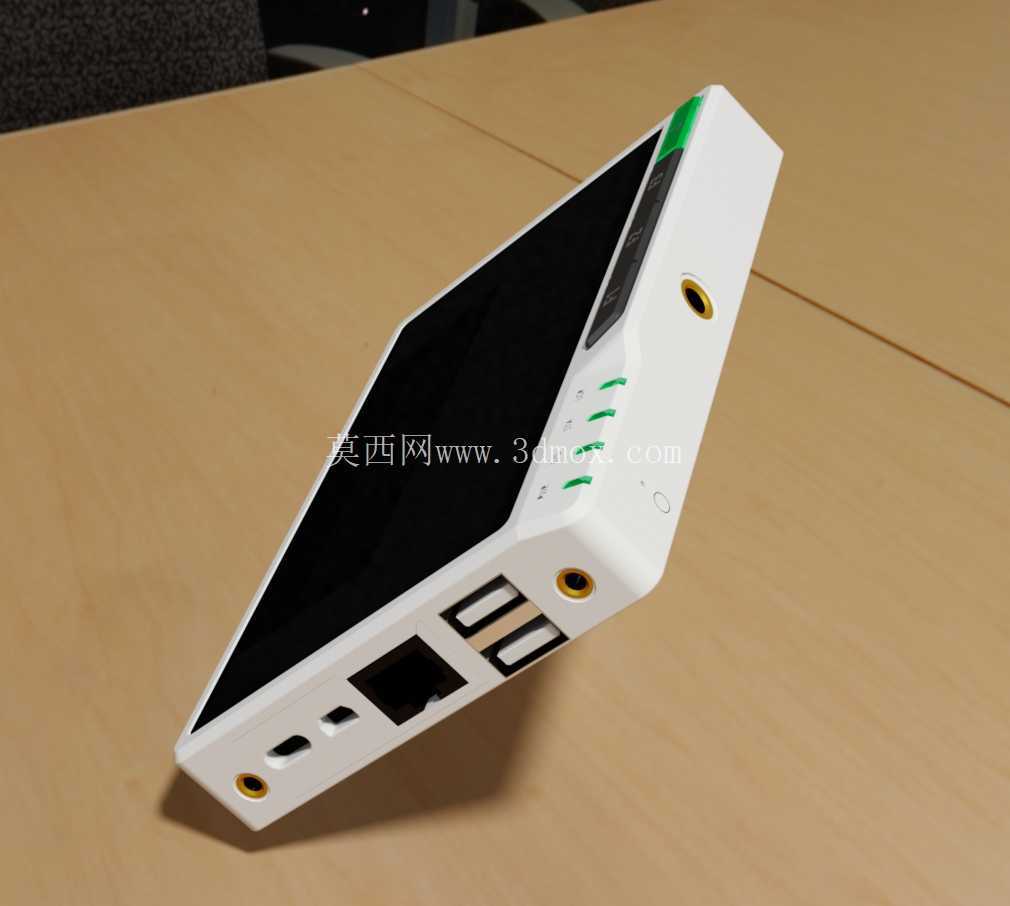

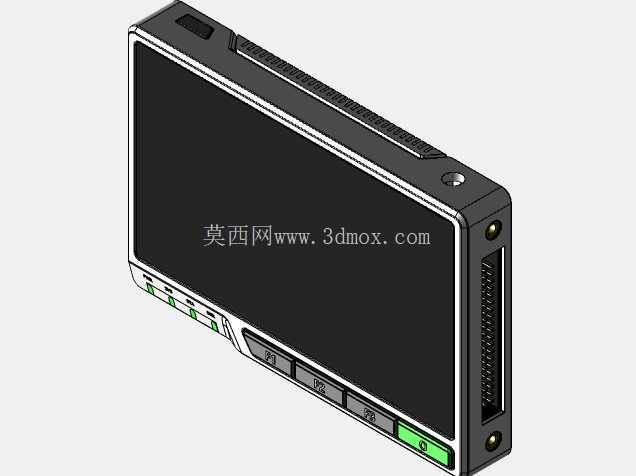

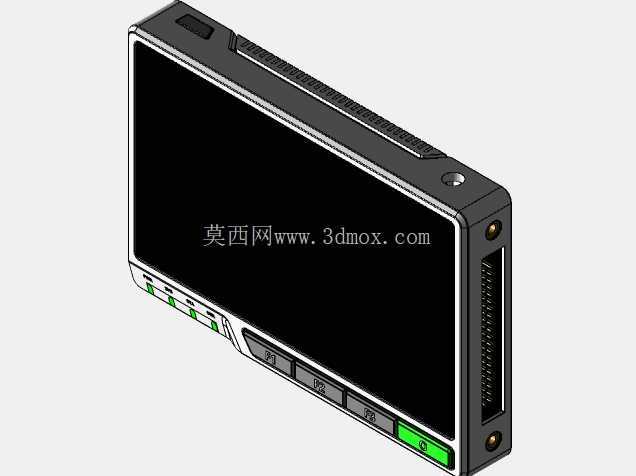

　　在工业现场的嵌入式部署场景里，这类带触控显示的集成终端往往承担着设备状态可视化、参数快速配置、现场数据交互的核心作用，不同于消费级平板类产品，它的结构设计从一开始就围绕工业安装环境的适配性展开。从模型的包络尺寸来看，整体采用方正的窄边框壳体设计，屏幕占据正面绝大多数面积，边框预留的宽度刚好满足嵌入式安装时的压边固定需求，不会因为边框过窄导致安装时压合受力不均出现屏幕翘曲，也不会因为边框过宽挤占屏幕显示区域，影响现场操作人员的信息读取效率。壳体侧面的接口布局完全遵循工业现场的接线逻辑，电源接口、数据传输接口、扩展引脚接口分侧排布，避免多线缆插接时出现互相干涉的情况，每个接口的开孔位置都做了公差余量预留，实际生产时即便壳体注塑存在小幅收缩偏差，也不会出现接口对位不准、插头无法完全插入的问题。

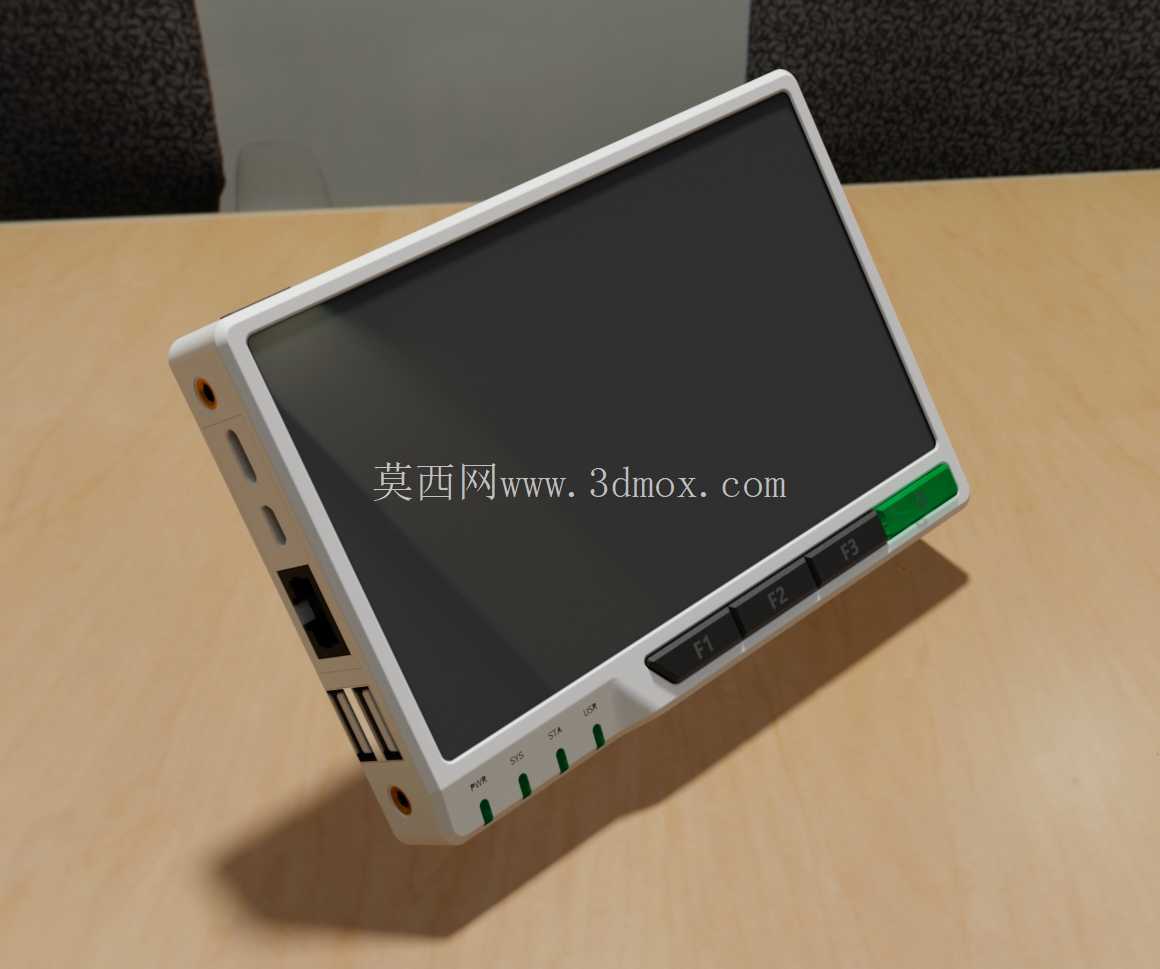

　　设计这类终端结构的时候，首先要明确它的核心使用场景：大多是安装在设备控制柜面板、小型自动化设备操作面、移动检测终端的手持部位，所以外壳的边角都做了小圆弧过渡处理，既不会因为直角棱边在安装维护时划伤操作人员，也能在设备受到小幅磕碰时分散冲击力，降低壳体开裂的风险。正面的操作按键排布在屏幕下沿的右侧区域，刚好对应操作人员右手操作的触控习惯，按键的凸起高度控制在合理范围，既保证盲操作时的触感反馈，也不会因为凸起过高在嵌入式安装时和柜门面板产生干涉。屏幕周边的壳体台阶高度做了精准控制，安装钢化玻璃保护面板时，胶层的厚度可以被均匀压缩，不会出现玻璃面板粘贴后高低不平、局部溢胶影响外观的问题。

　　从内部结构的建模逻辑来看，这个模型重点还原了外壳的所有装配特征，包括内部的PCB板安装螺柱位置，每个螺柱的高度都和实际电路板的叠层厚度匹配，核心板、扩展板、显示屏驱动板的安装位都做了限位筋设计，装配时不需要额外调整位置就能快速对位，降低生产线的组装工时。接线螺孔的位置都做了沉头处理，螺丝锁紧后不会突出壳体表面，保证终端嵌入安装时背面和安装板完全贴合，不会出现局部顶起导致的安装缝隙。IO端口的位置和尺寸都按照实际接插件的最大包络做了开孔避让，不管是标准USB插头、电源端子还是以太网接头，插入后都不会和壳体开孔边缘产生摩擦，避免长期插拔导致接插件松脱。

　　外壳的挡板角度也经过了实际场景的验证，屏幕的安装倾角配合壳体的边框高度，在工业车间的多光源环境下能减少屏幕反光，操作人员站在设备正前方1米左右的常规操作距离，就能清晰读取屏幕上的所有参数信息，不需要刻意调整视角。按键的位置和尺寸按照成年人手指的平均触控面积设计，戴薄型劳保手套操作时也不会出现误触，每个按键的旁侧都预留了丝印标识的位置，生产时可以直接在壳体平面印刷功能标识，不需要额外粘贴铭牌，避免长期使用后铭牌脱落导致功能识别错误。

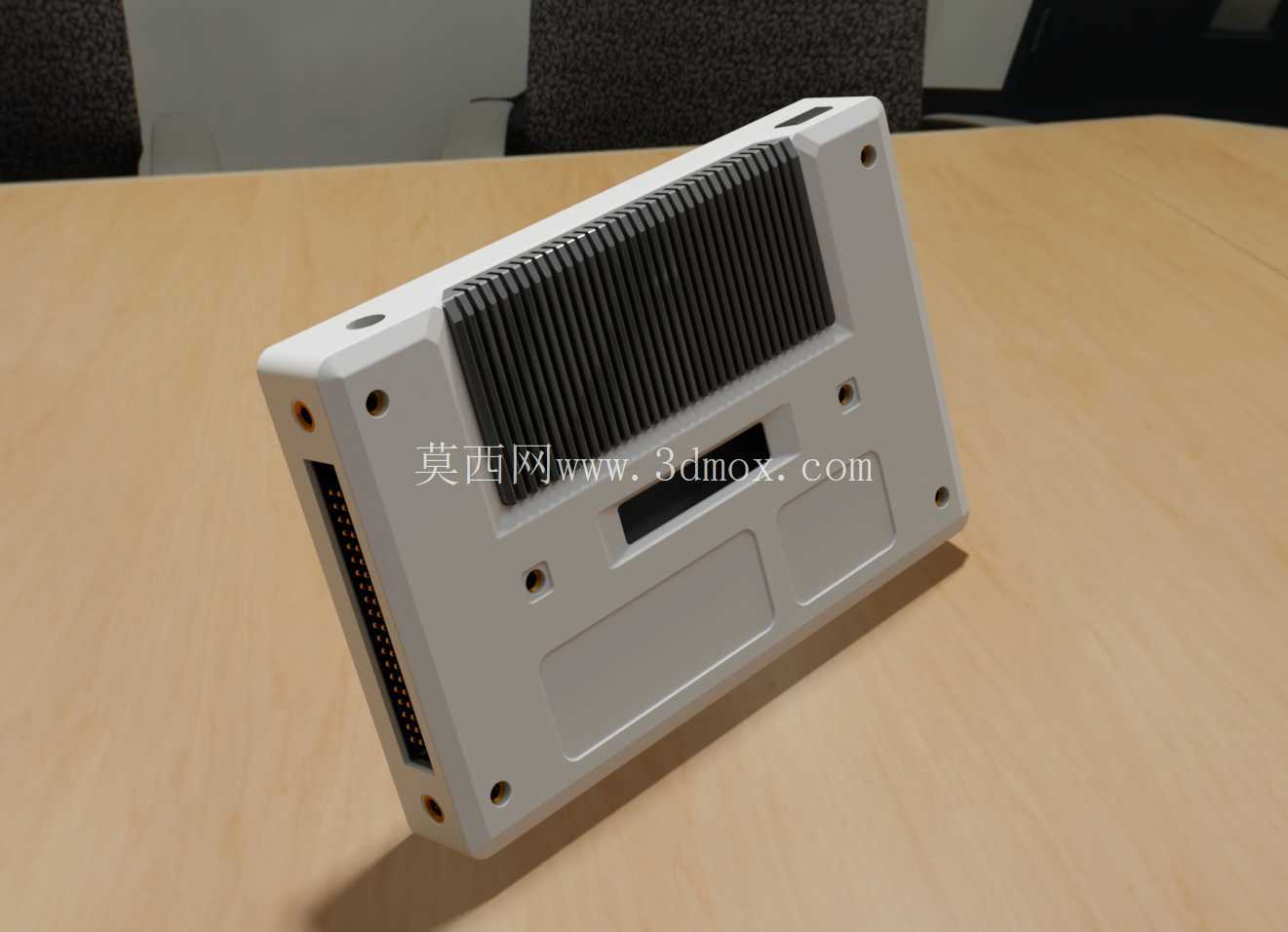

　　在做配套扩展模块的装甲框架设计时，这个终端的包络尺寸可以作为基准边界，扩展模块和终端拼接时，连接面的定位凸台和凹槽完全匹配，拼接后整体外观面齐平，没有明显的拼接缝隙，同时连接部位的螺丝孔位对齐，锁紧后整体结构刚性足够，即便在有小幅振动的设备上使用，也不会出现接口松动、接触不良的问题。外壳的材质选用常规的工业级工程塑料，建模时预留了均匀的壁厚，避免注塑时出现缩痕、翘曲等缺陷，表面的纹理处理深度控制在合理范围，既可以掩盖注塑过程中产生的轻微表面瑕疵，也不容易在日常使用中残留指纹、油污，方便现场维护时清洁。

　　需要注意的是，这个模型主要用于结构适配和安装空间校核，内部的元器件仅做了代表性的等比例建模，没有还原元器件的精细结构，在做内部散热设计、元器件选型校核的时候，还需要配合对应元器件的详细模型做进一步的干涉检查，但对于设备整体布局设计、安装开孔尺寸确认、外部扩展配件的结构适配来说，这个模型的精度完全可以满足工程使用需求，所有外部特征的尺寸都按照实际产品的测量值还原，安装孔位、接口位置、外部按键的尺寸公差都控制在结构设计允许的范围内，直接用于工程出图也不会出现尺寸偏差导致的安装失败问题。
