24V直流输出工业开关电源结构模型

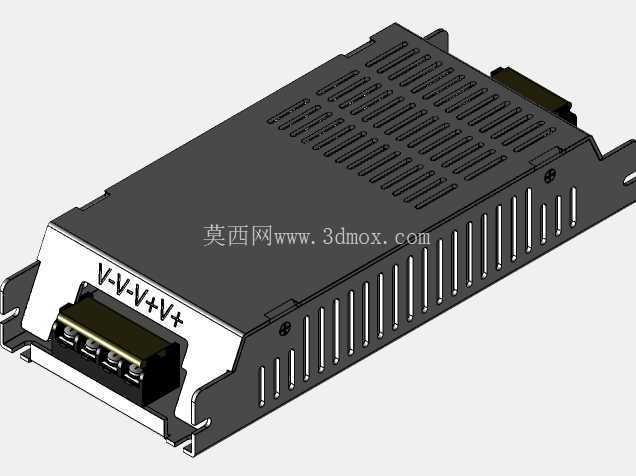

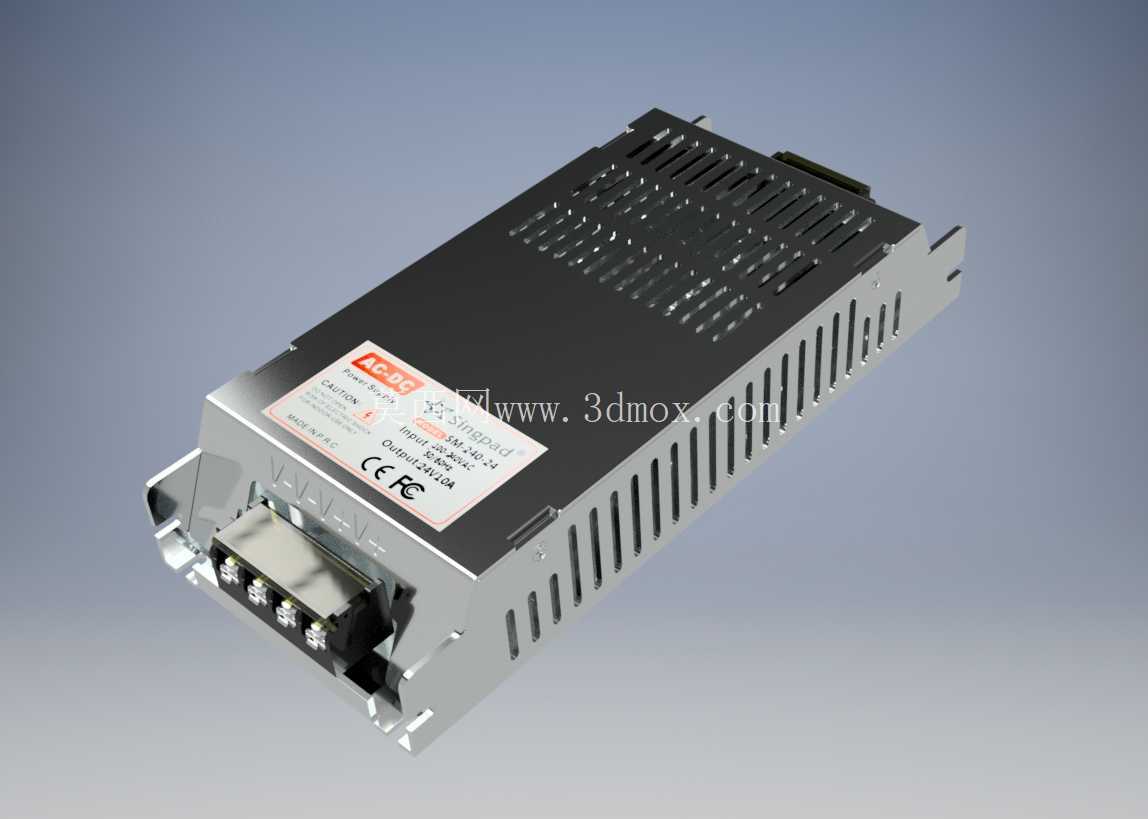

　　在工业自动化控制柜、小型设备集成供电、户外终端设备配电等场景里，24V直流开关电源是极为常用的配电部件，这类部件的三维建模往往不需要还原内部复杂的PCB与元器件布局，重点在于精准还原外部安装尺寸、接口位置与外壳轮廓，满足整机装配时的包络校验、安装位预留、布线空间核对的实际工程需求。本次建模的这款开关电源，针对实际量产的同规格产品做了全尺寸逆向测绘，所有外部特征均按照实物1:1还原，没有做简化或者夸张处理，完全可以直接导入整机装配体中做干涉检查与布局验证。

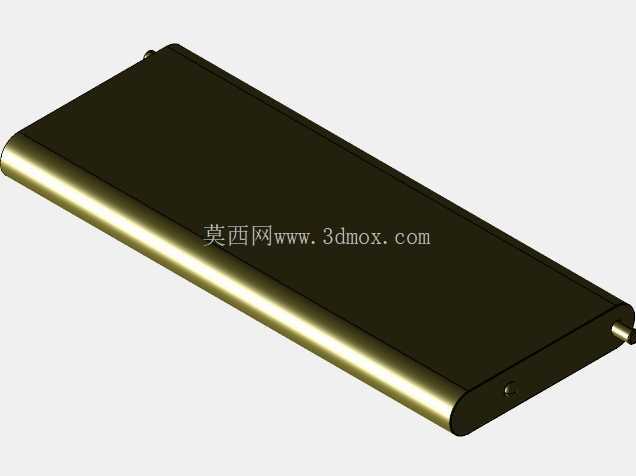

　　从实际使用场景来看，这类24V开关电源通常被安装在控制柜的DIN导轨上，或是通过侧边的安装耳直接固定在设备内壁的安装板上，为PLC模块、传感器、小型继电器、现场总线模块等低压元器件提供稳定的24V直流供电，部分小功率负载的现场设备也会直接采用这类电源做独立供电，避免集中供电带来的线路压降问题。建模时首先确认了外壳的整体边界尺寸，长度方向195.263毫米、宽度方向85.725毫米、高度方向36.398毫米，这个尺寸是安装布局时最核心的参考依据，设计人员在排布柜内器件时，可以直接根据这个外轮廓预留安装空间，不需要额外考虑内部元器件的突出问题，因为外壳本身已经做了全封闭的包络处理。

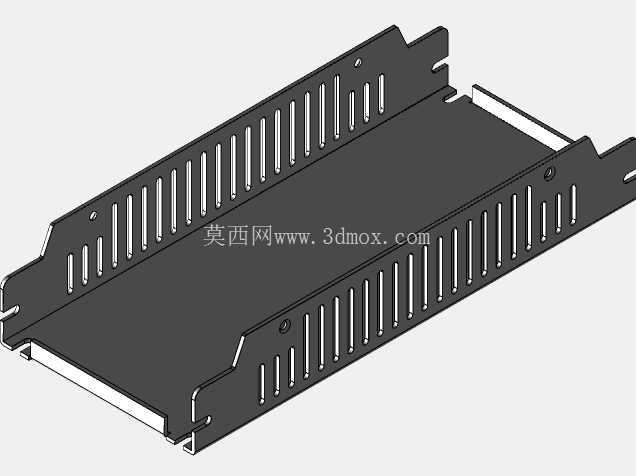

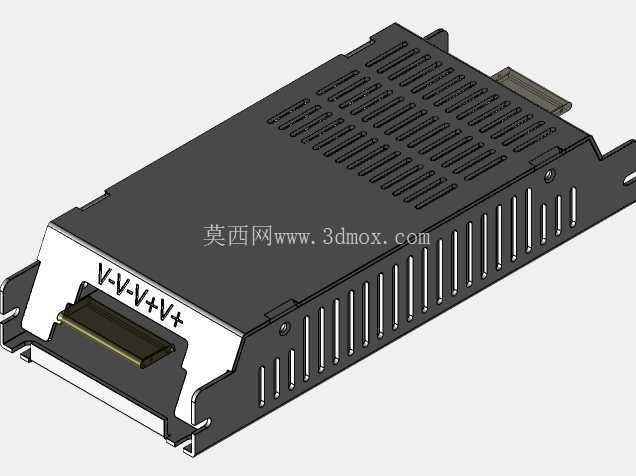

　　外壳的散热结构是建模时重点还原的部分，电源顶部与侧面都设计了密集的长条状散热格栅，这些格栅的间距、长度、深度都和实物完全一致，一方面是还原产品的外观特征，另一方面在做热仿真分析时，这些格栅的通风面积参数可以直接作为仿真的边界条件使用，不需要二次修改模型。外壳两端的安装固定耳做了折弯成型的结构还原，安装孔的位置、孔径都按照实物测绘尺寸标注，安装时不需要额外核对孔位，直接按照模型上的孔位在安装板上开孔即可，能大幅减少装配时的配孔工作量。

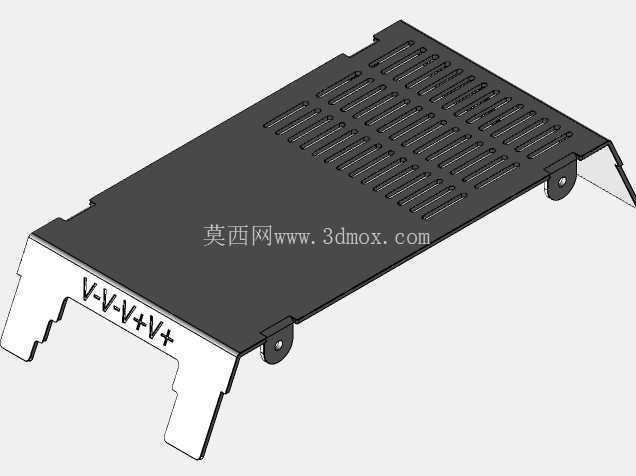

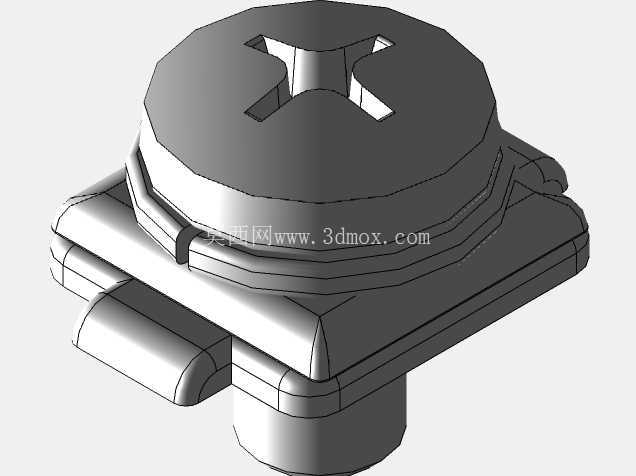

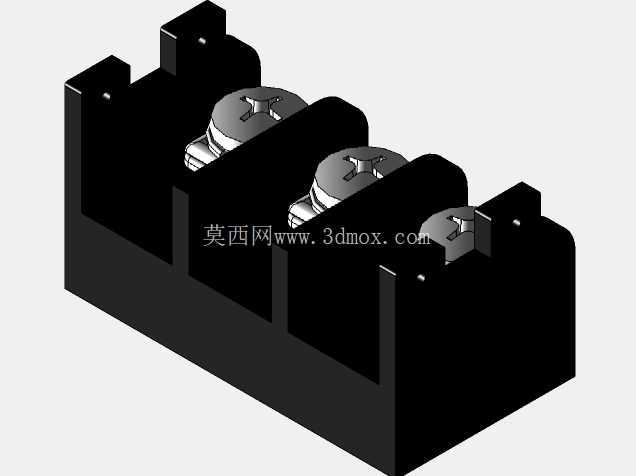

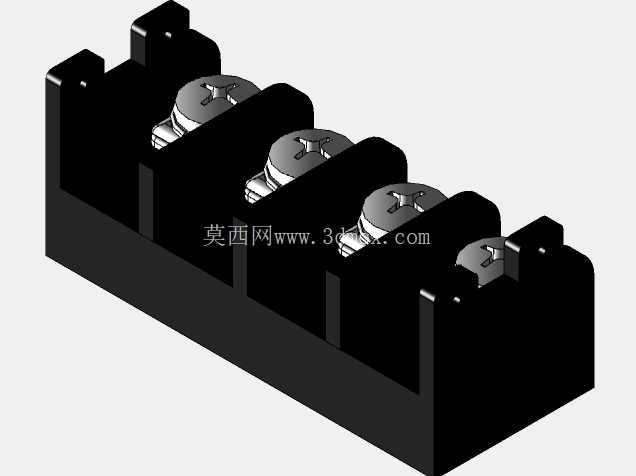

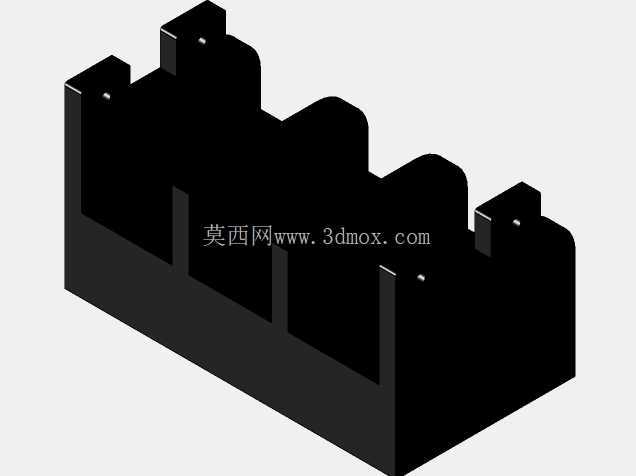

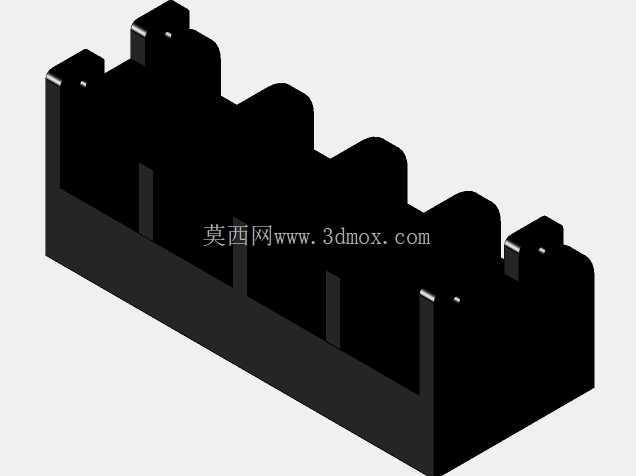

　　接线端的位置设计在电源的前端面，标注了V-、V+的输出接线标识位置，接线端子的突出高度、接线口的宽度都做了精准还原，在整机布线设计时，可以直接根据端子的位置预留线缆的弯曲半径，避免出现线缆接插后和周边器件干涉的问题。电源外壳采用的是金属薄板折弯拼接的结构，建模时还原了薄板的壁厚特征，以及拼接处的卡扣、螺丝固定位的结构，虽然没有构建内部的元器件，但外壳的所有装配连接特征都完整保留，如果后续需要做外壳的开模或者钣金加工，这个模型可以直接作为基础结构文件使用，只需要补充内部的安装柱、PCB固定位等细节即可。

　　在做设备布局设计时，很多设计人员容易忽略电源这类配件的实际外形尺寸，只按照样本上的大致尺寸预留空间，往往会出现安装时和旁边的断路器、端子排干涉的问题，或是散热空间预留不足导致电源工作时温度过高。这个模型精准还原了所有外部突出特征，包括侧面的散热筋突出高度、接线端子的突出长度、安装耳的折弯范围，导入装配体后可以直接做静态干涉检查，提前发现布局上的问题。另外模型的坐标系原点设置在安装底面的一角，方便在装配时直接对齐安装板的基准面，不需要额外调整模型的位置，能提升装配建模的效率。

　　从结构设计的角度来说，这类外购标准件的三维模型不需要追求内部结构的完整度，核心是保证外部接口、安装尺寸、外轮廓的准确性，毕竟这类部件都是直接采购成品使用，不需要自行生产加工，模型的作用就是服务于整机的装配校验与布局设计。这个模型在测绘时反复核对了多个关键尺寸，包括安装孔的中心距、接线端子的中心高度、散热格栅的通风区域范围，确保和实物的误差控制在机械设计允许的公差范围内，完全满足工业设计场景下的使用需求。不管是做控制柜的布局设计，还是小型集成设备的结构排布，这个模型都可以直接调用，不需要再花时间自行测绘建模，能节省不少标准件建模的时间成本。
