气力输送用气动双路换向转向阀结构

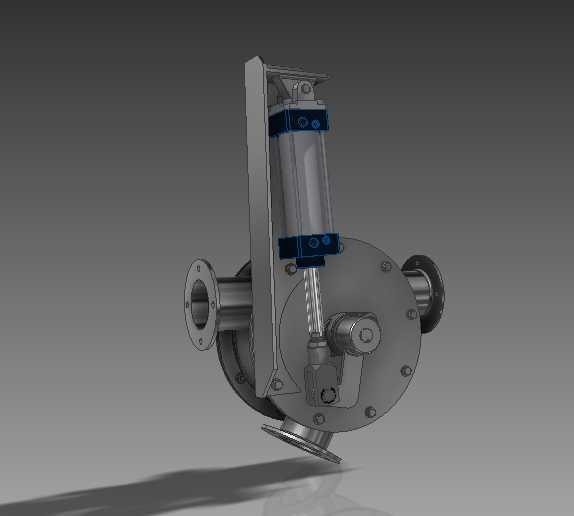

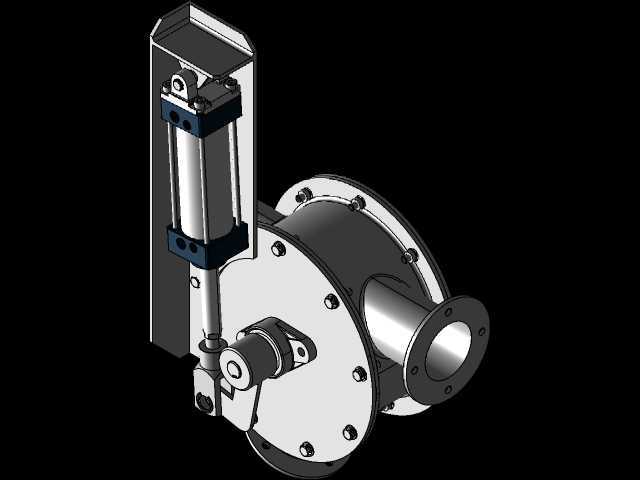

　　在粉体气力输送系统的管路布局中，经常会遇到单路气源需要向两个不同料仓或工艺段切换供料的场景，若采用传统的三通加两个独立切断阀的组合方案，不仅管路占用空间大，两个阀门的动作同步性难以匹配，还容易在三通夹角处形成物料堆积死角，长期运行后出现积料堵管、物料交叉污染的问题，这款双路换向转向阀就是针对这类痛点开发的专用管路切换部件。从结构布局来看，该阀采用法兰式通径设计，主通径与上下游输送管路保持同径，避免通径突变带来的压损增大、物料卡滞问题，阀体上下端的圆形法兰预留了均匀分布的螺栓孔，安装时可直接与标准输送管道法兰对接，不需要额外加工过渡接头，侧面的驱动气缸采用平行于阀体侧装的布局，气缸轴线与阀板转轴垂直，通过曲柄连杆结构将气缸的直线往复运动转化为阀板的定轴摆动，相比直连式转轴驱动，这种结构可以把气缸的输出力放大30%左右，即使输送管路内存在0.3-0.6MPa的正压，也能保证阀板切换动作顺畅，不会出现憋压卡阀的情况。

　　设计过程中首先考虑的是散料输送的耐磨需求，因为气力输送的物料多为水泥、矿粉、浇注料这类硬度较高的颗粒或粉体，高速流动时对阀体内壁和阀板的冲刷非常明显，所以阀体内腔的流道做了圆弧过渡处理，没有直角突变结构，减少物料对壁面的直接冲刷角度，阀板的密封面采用了硬质耐磨材料贴合，切换到位后密封面与阀座完全贴合，既可以避免两路管路之间的串料问题，也能减少输送过程中的漏风泄压。驱动气缸的上下端设置了缓冲调节结构，在阀板摆动到两个极限位置前会自动减速，避免刚性撞击带来的阀板密封面损伤、连接螺栓松动问题，气缸的气源接口采用标准快插接口尺寸，可直接对接工厂常规的0.5-0.8MPa压缩气源，不需要额外配置高压气源回路。

　　从安装边界来看，该阀的整体宽度控制在单路管道通径的2.5倍以内，相比两个独立切断阀加三通的布局，能节省40%左右的管路安装空间，尤其是在厂房顶部输送架空间局促的场景下，这种集成式换向结构的优势非常明显。阀板的摆动角度经过精确计算，切换到任意一路时，另一路的通流截面被完全封闭，同时工作路的流道与上下游管路完全对中，不会出现通流截面缩小的问题，保证物料输送的流速稳定，避免因为局部流速降低导致的物料沉降堵管。在实际应用场景中，这类换向阀广泛用在水泥生产的成品输送环节、耐火材料生产线的原料分配环节、粮食加工的粮仓储料切换环节，相比普通的三通球阀，它的通流截面是完全贯通的圆形通道，不会出现球体通道的缩径问题，即使是粒径稍大的散状物料也能顺畅通过，不会出现卡料情况。

　　建模过程中对所有运动部件的配合间隙做了精确还原，曲柄与转轴的连接采用平键定位结构，保证扭矩传递的可靠性，气缸与阀体支架的连接采用可拆卸螺栓结构，后期维护时可以单独拆下气缸更换密封件，不需要把整个阀体从管路上拆下来，大幅降低维护工作量。阀体侧面的转轴位置设置了防尘密封结构，避免输送过程中的细粉进入转轴配合间隙，长期运行也不会出现转轴卡滞的问题。在布局驱动部件的时候，特意将气缸设置在阀体侧上方的位置，避免管路凝露或者物料泄漏时直接滴在气缸缸筒上，延长气缸密封件的使用寿命。整个阀的重量分布经过优化，安装时法兰对接后不需要额外设置支撑支架，只要管路法兰的连接强度足够，就能承受整个阀的重量，减少现场安装的辅材成本。
