1/2英寸节距双排传动链轮结构设计

　　在各类工业链传动系统的选型与结构设计环节，双排链轮的应用场景覆盖了从轻工业输送线到重型工程机械动力传递的诸多领域，相比单排链轮，其承载能力更强、传动稳定性更优，能够在同等安装空间下传递更大的扭矩，适合对传动可靠性要求较高的工况。本次设计的1/2"节距双链轮，首先从传动匹配的核心需求出发，节距参数严格对应标准40系列滚子链，双排结构的齿距同步精度是设计核心，两排轮齿的周向相位差必须控制在极小公差范围内，避免链条运行过程中出现卡滞、偏磨甚至跳齿的问题。

　　从实际应用场景来看，这类链轮常被用在包装机械的主传动单元、自动化输送线的动力端、小型减速机的输出传动端，还有部分农业机械、轻工设备的动力传递环节，相比带传动，链传动不存在打滑问题，平均传动比准确，传动效率更高，且能在高温、多尘、有油污的相对恶劣工况下保持稳定运行，而双排结构的设计，就是为了在不放大链轮径向尺寸的前提下，提升整体的承载冗余，当其中一排链条出现意外磨损或载荷突变时，另一排仍能短时间维持传动，避免设备直接停机造成生产损失。

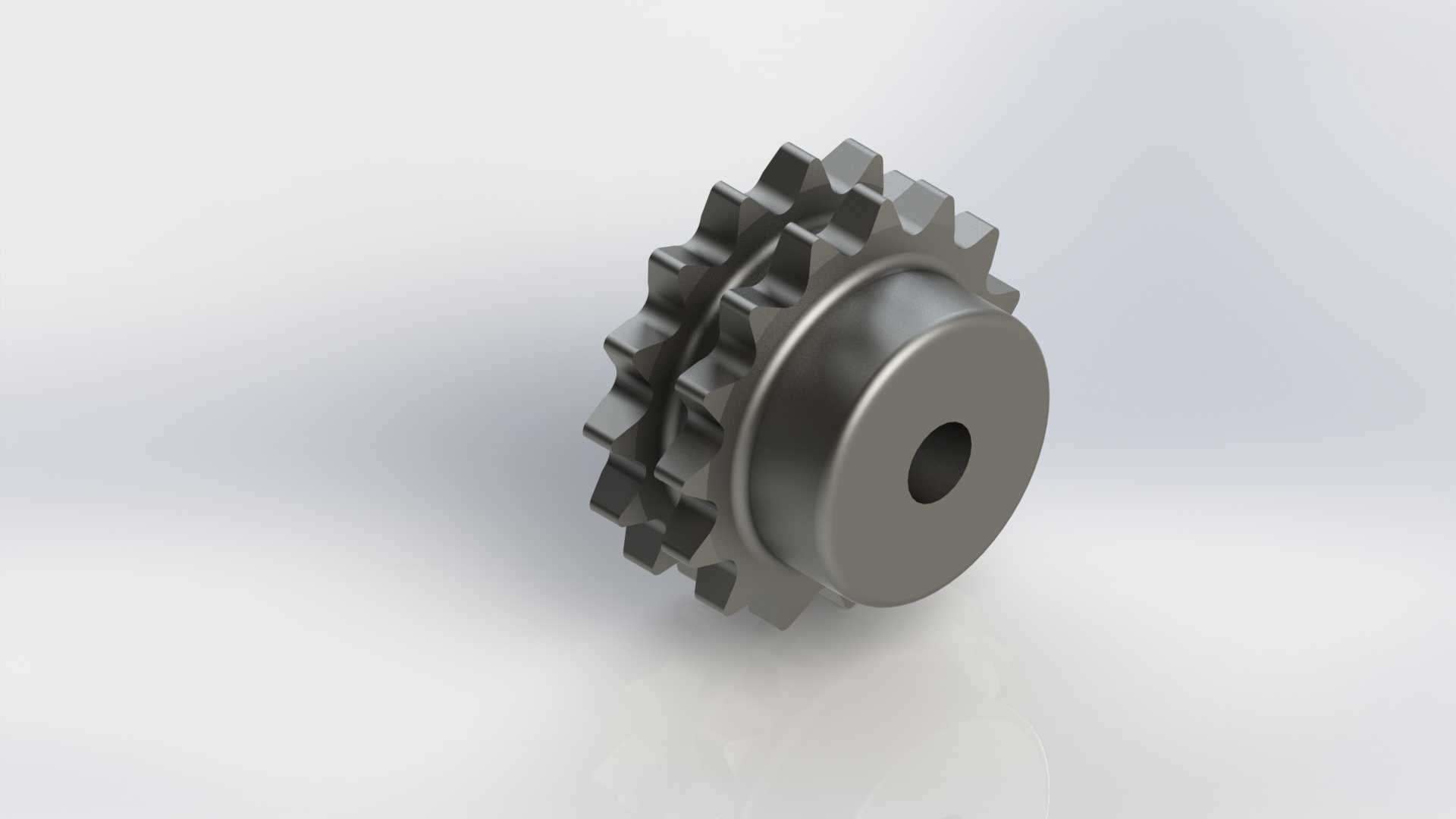

　　在结构设计思路上，这款链轮采用了一体式轮毂与轮缘的结构，轮毂部分设计有足够的轴向长度，能够保证与传动轴的配合接触面积，避免键连接受力集中导致的轮毂开裂；中心安装孔为通孔设计，可根据实际安装需求加工键槽，适配不同直径的传动轴，安装时可通过轴肩与轴端挡圈实现轴向定位，径向依靠平键传递扭矩，安装边界上，轮齿的齿顶圆直径经过精确核算，保证与链条啮合时的齿侧间隙符合标准要求，不会出现啮合干涉；轮毂的外径尺寸经过优化，既保证了轮毂自身的结构强度，又不会因为尺寸过大造成材料浪费或者与周边防护结构产生干涉。

　　齿形设计方面，采用了标准的三圆弧一直线齿形，这种齿形的啮合性能好，轮齿与链节的接触应力更小，能够有效降低链条和链轮的磨损，延长整套传动副的使用寿命；齿面的加工粗糙度要求控制在合理范围，既不会因为过于粗糙加速链条铰链的磨损，也不会因为过高的光洁度要求提升不必要的加工成本。两排轮齿之间的排距严格匹配对应双排链条的内节宽度，保证链条装入后不会出现侧向偏移，链轮的两端轮缘处设计有小的倒角，方便安装时链条的导入，也能去除加工毛刺避免安装过程中划伤操作人员。

　　从安装适配的角度来说，这款链轮的轴向总尺寸经过严格控制，能够适配多数标准宽度的双排链条安装空间，不需要对设备原有安装位进行额外改造；在做三维建模时，每一个轮齿的特征都经过参数化生成，保证所有齿的齿形、齿距一致性，建模过程中同步考虑了后续加工的工艺性，比如轮毂端面的加工余量、齿面的加工退刀空间，避免出现设计结构无法通过常规机加工实现的问题。在实际选型替换时，只需要确认节距、排数、齿数、中心安装孔尺寸以及键槽规格，就可以直接替换同参数的损坏链轮，不需要对周边传动结构做调整，维护替换的便利性较好。

　　日常设备维护中，这类链轮需要定期检查轮齿的磨损情况，当齿面磨损量超过齿厚的15%时就需要及时更换，同时要保证链条的张紧度在合理范围，过松容易出现跳齿脱链，过紧则会加速链轮和链条的磨损，增加传动能耗。这款双链轮的结构设计没有多余的复杂特征，整体结构紧凑，强度冗余充足，能够覆盖多数中小功率的链传动需求，在做设备的传动系统三维布局时，该模型可以直接导入装配体，用于验证传动路径的空间干涉情况，也可以用于生成工程图指导生产加工。
