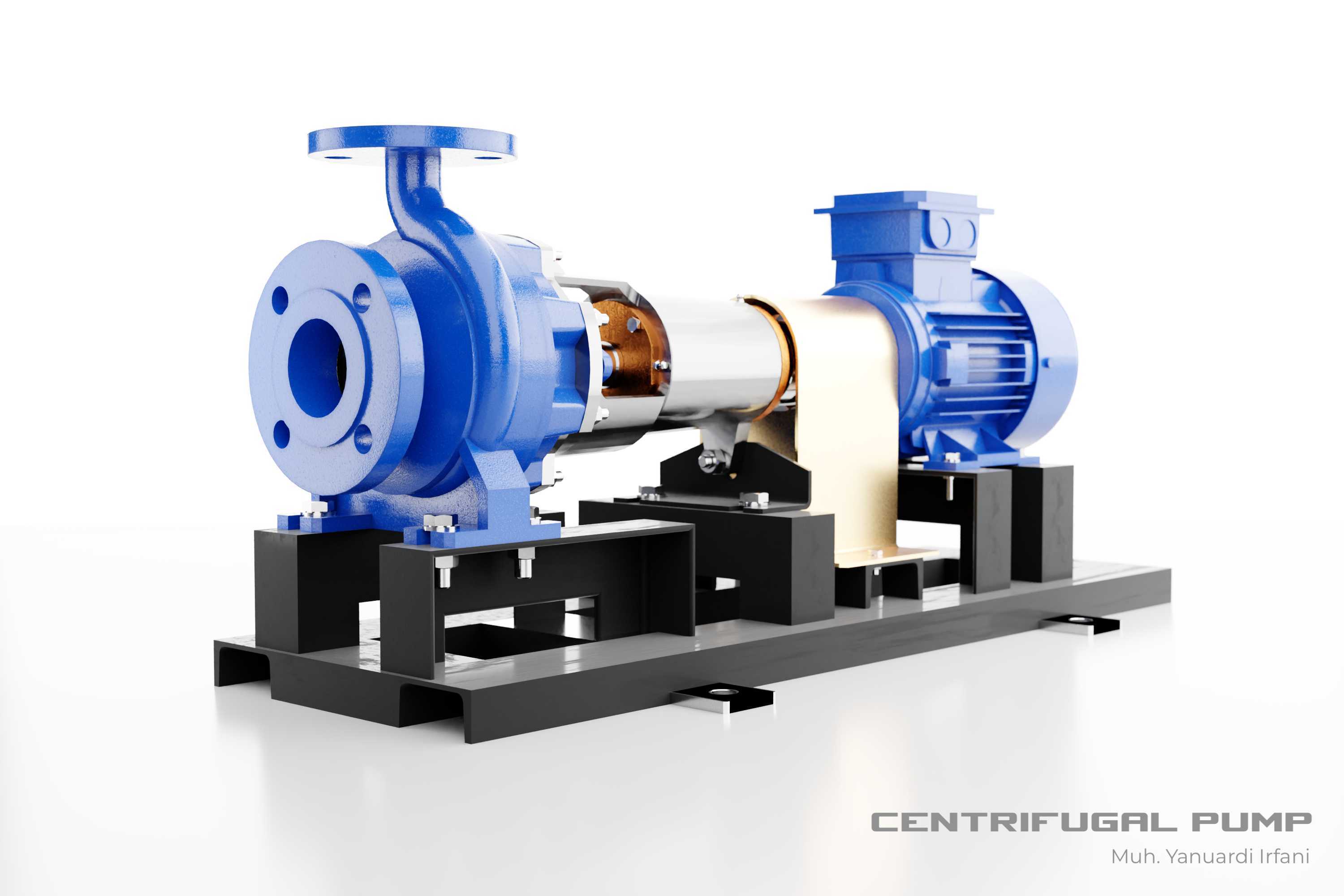

卧式单级离心泵整机结构三维设计

　　这套离心泵三维结构完整还原了卧式单级离心泵的整机装配关系，覆盖从进水法兰、涡壳泵体、叶轮组件、密封腔、联轴器到驱动电机、共用安装底座的全部核心部件，可直接用于流体输送类设备的选型校核、结构教学、二次改型设计参考。从实际工业应用场景来看，这类卧式离心泵广泛适配民用给排水、暖通循环、化工介质输送、冷却系统循环、农田灌溉等多个工况，不同过流部件的材质搭配可对应清水、弱腐蚀性介质、含少量颗粒的流体等不同输送需求，是工业流体系统里应用覆盖面最广的动力输送设备之一。

　　从设备实际用途出发，该结构的核心作用是通过叶轮高速旋转产生的离心力对输送介质做功，将电机输出的机械能转化为介质的压力能与动能，实现介质从低压端到高压端、从低位到高位的连续输送。模型里完整呈现了泵体的流道结构：进水段为轴向渐缩结构，可减少介质进入叶轮前的紊流损失，涡壳型出水腔采用等流速设计的螺旋流道，能平稳收集叶轮甩出的介质，将动能逐步转化为压力能，降低流道内的水力冲击，这也是单级离心泵效率普遍高于其他容积式小流量泵的核心结构原因。

　　产品功能特性层面，模型里清晰体现了该泵的悬臂式叶轮结构设计，叶轮通过键连接固定在泵轴端部，轴封位置预留了机械密封的安装腔，相比传统填料密封，机械密封结构的泄漏量更低、运行寿命更长，适配连续运行的工况需求。泵体与电机之间采用弹性联轴器连接，既可以补偿泵轴与电机轴在安装过程中产生的少量同轴度偏差，也能缓冲启动瞬间的扭矩冲击，避免刚性连接带来的轴承额外负载。共用的铸铁安装底座采用筋板加强结构，底座上预留了地脚螺栓安装孔，泵体与电机的安装位置都设置了可调定位面，可在现场安装时调整两轴的对中精度，减少运行过程中的振动。

　　从设计思路来看，这套结构优先考虑了运维便捷性：泵体的进出口法兰均采用标准法兰连接尺寸，可直接对接同通径的工业管路，无需额外制作过渡接头；泵壳的中开面设计（该结构为后开门式）可在不拆卸进出口管路的前提下，抽出叶轮、轴封组件进行检修更换，大幅降低现场运维的工作量。叶轮采用闭式叶轮结构，前后盖板的流道为扭曲叶片设计，相比直叶片，扭曲叶片更贴合介质在叶轮内的流动轨迹，能减少流动分离带来的效率损失，同时叶轮背部设置了密封环与平衡孔，可平衡叶轮前后的压力差，降低泵轴的轴向窜动负载，延长两端支撑轴承的使用寿命。

　　外形尺寸与安装边界方面，模型完整保留了整机的安装尺寸链：进水法兰与出水法兰的通径、法兰螺栓孔分布圆直径、孔位数量都符合对应通径离心泵的行业通用尺寸，整机的安装底座长度、宽度、地脚螺栓孔的中心距都可直接用于设备基础的设计预留；泵轴中心到底座安装面的中心高尺寸是管路对接的核心基准，模型里该尺寸与同参数标准离心泵保持一致，可直接替换现场同参数的老旧泵组，无需调整现有管路的安装高度。驱动电机采用标准B3安装结构的卧式电机，电机的安装孔位、轴伸尺寸都符合通用Y系列电机的安装标准，后续可根据实际工况的功率需求更换不同功率等级的同机座号电机，无需改动底座的安装结构。另外模型里也呈现了联轴器位置的安全护罩安装位，现场安装时可加装防护罩，避免运行过程中联轴器转动带来的安全隐患，符合工业设备的安全防护要求。
