移动式碳钢锥形计量投料料斗车

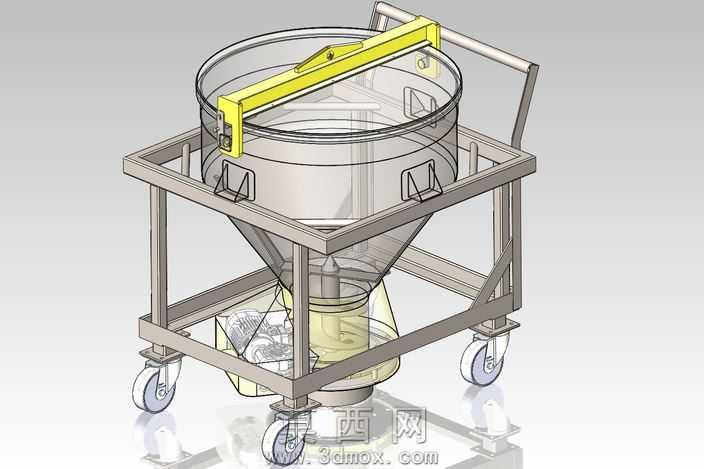

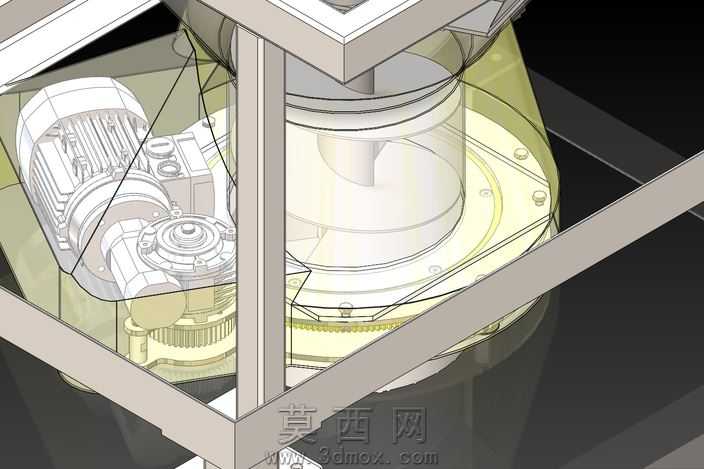

本作品为移动式碳钢锥形计量投料料斗车的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际加工工艺要求进行结构设计，可直接导出工程图用于生产制造。建模过程中首先搭建底部的移动承载框架，采用标准矩形钢管焊接成型的框架结构，框架底部预留脚轮安装位，配置四个带刹车的万向脚轮，兼顾移动灵活性与停放稳定性，框架侧边设置符合人体工程学高度的推拉手杆，方便操作人员手动推移设备。核心储料部分采用上宽下窄的锥形料斗设计，料斗上部为直筒段、下部为锥角经过物料流动性验证的锥段，可有效避免粉体、颗粒物料在卸料过程中出现架桥、堵料问题，料斗总容积为180L，可满足常规小批量物料的转运、暂存与定量投料需求。料斗顶部配置快拆式锁紧压杆机构，黄色涂装的压杆采用偏心锁紧结构，可快速压紧料斗顶盖，也可快速开启完成物料装填，压杆与料斗的连接部位设置耐磨衬套，提升反复开合的使用寿命。料斗与框架之间设置四个对称分布的支撑固定座，通过螺栓将料斗牢牢锁定在框架上，避免移动过程中料斗出现晃动移位，料斗下部锥段的出口位置预留了计量卸料模块的安装空间，可根据使用需求加装蝶阀、螺旋给料机构实现定量投料。渲染阶段为不同部件赋予了对应材质：框架部分采用哑光碳钢金属材质，还原钢材焊接后的真实质感；料斗部分采用半透明磨砂工程塑料材质，可直观展示内部物料的容纳状态；锁紧压杆采用亮黄色喷塑金属材质，既起到安全警示作用也区分功能部件；脚轮部分采用橡胶轮面与镀锌金属支架的组合材质，还原工业脚轮的真实外观。整体设计充分考虑了车间内小批量物料转运、工位间投料的实际使用场景，结构紧凑、移动灵活，所有标准件均采用国标通用规格，方便后期维护更换零部件，无冗余设计结构，在保证结构强度的前提下尽可能控制整体重量，降低操作人员推移的劳动强度。
