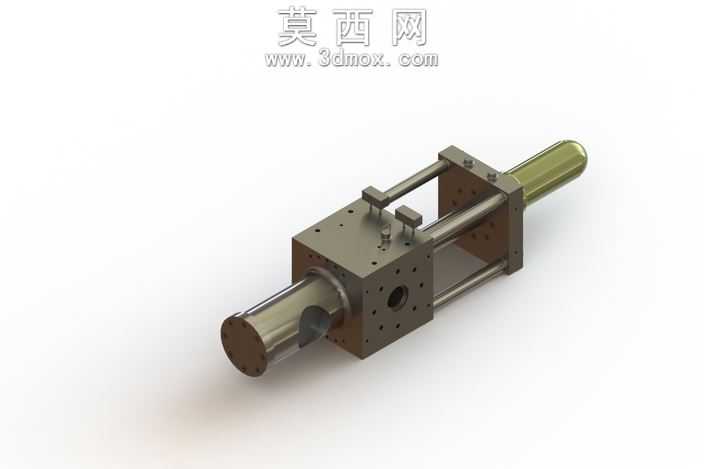

单活塞更换器工业机械结构设计

本单活塞更换器三维模型采用SolidWorks软件进行全参数化建模，建模过程严格遵循机械设计规范，对各零部件的尺寸公差、装配关系进行了精准定义，确保模型可直接用于后续的工程图导出与生产加工参考。模型整体采用模块化设计思路，将主体阀块、活塞杆、导向支撑组件、连接紧固件等部分拆分建模，各零件间的装配约束完全还原实际设备的装配逻辑，可实现动态的装配干涉检查与运动仿真验证。材质渲染方面，主体金属结构件采用哑光合金钢材质，表面做了细微的喷砂纹理处理，还原工业金属的真实质感；活塞杆部分采用抛光镀铬材质，呈现高反光的金属光泽，与主体阀块形成材质对比；紧固件等小零件做了发黑处理的材质表现，不同材质的区分让模型结构层次更加清晰。结构设计上，主体阀块预留了多组标准安装孔位与流体通道接口，可适配不同规格的动力系统连接需求；双导向杆的支撑结构保证了活塞往复运动的同轴度，减少运行过程中的偏磨问题；两端的连接法兰采用标准化尺寸设计，可快速与上下游设备进行对接。建模过程中对所有倒角、退刀槽、密封槽等工艺细节都进行了还原，没有遗漏机械加工所需的工艺特征，保证模型的工程实用性。渲染阶段采用了工作室柔光照明方案，通过多角度的光源布置凸显零件的结构轮廓与材质细节，阴影过渡柔和自然，能够清晰展示设备的整体形态与各部分的结构关系，可直接用于产品展示、技术方案演示等场景。
