多接口油路分配集成块三维设计

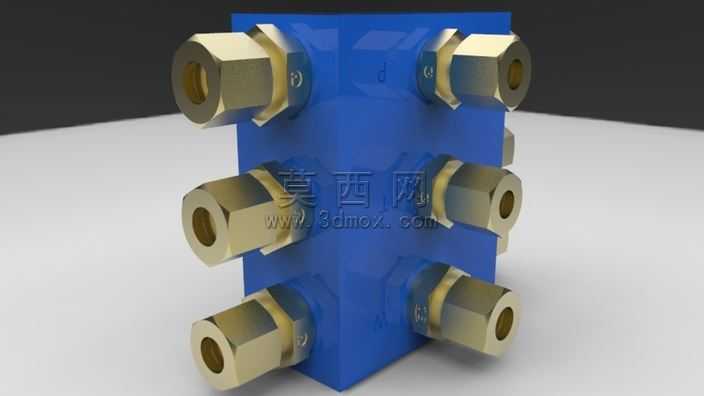

本作品为多接口油路分配集成块的三维建模设计，整体采用方块式基体结构设计，建模阶段首先通过拉伸特征构建蓝色的合金基体主体，对基体六个面的接口位置进行精准的点位标定，确保各接口的排布符合流体分配的流道设计要求，避免内部流道出现干涉、转角过大导致的流体阻力升高问题。建模过程中对每一个外螺纹接头采用单独的零件建模后装配到基体对应接口，接头部分还原了六角拧动段、外螺纹连接段、内通油孔的完整结构，同时对接头与基体的配合面做了贴合密封的结构处理，还原实际装配中的密封面设计逻辑。渲染阶段采用哑光金属材质作为接头的表现材质，还原铜质镀镍接头的金属质感，基体部分采用蓝色喷塑合金的材质表现，区分基体与外接接头的材质差异，场景采用浅灰色地面与深色背景的搭配，突出分配块本身的结构特征，通过三点布光的方式打亮模型各面，清晰展现每一个接口的排布位置与结构细节。设计思路上，该分配块采用三列两排共六个外接输出接口，搭配侧面的输入接口，实现单路输入、六路输出的流体分配功能，可应用于小型液压系统、润滑系统的油路分流场景，内部流道采用正交钻孔的工艺结构设计，完全适配实际机加工的生产工艺要求，所有接口的尺寸规格统一，可适配标准的液压管路接头，整体结构紧凑，在有限的基体体积内实现了多通路的集成设计，减少了管路连接的复杂程度，降低系统泄漏的风险。建模过程中严格遵循机械设计的公差配合要求，对接头与基体的配合公差做了对应预留，确保模型可直接用于后续的工程图导出、生产加工参考，同时模型的外观渲染效果可用于产品样本、技术方案的展示使用。
