压力表用环形防护配件结构设计

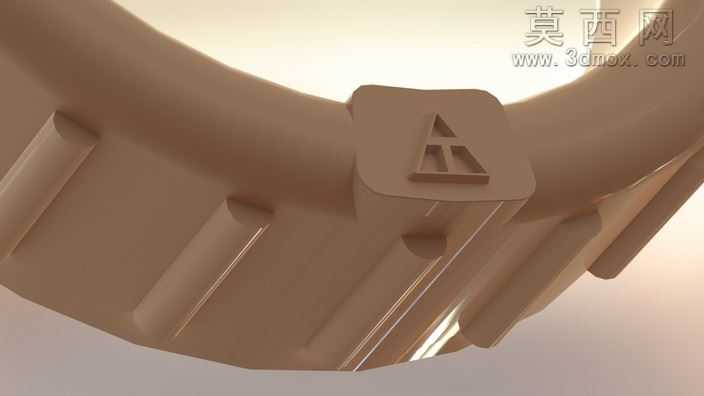

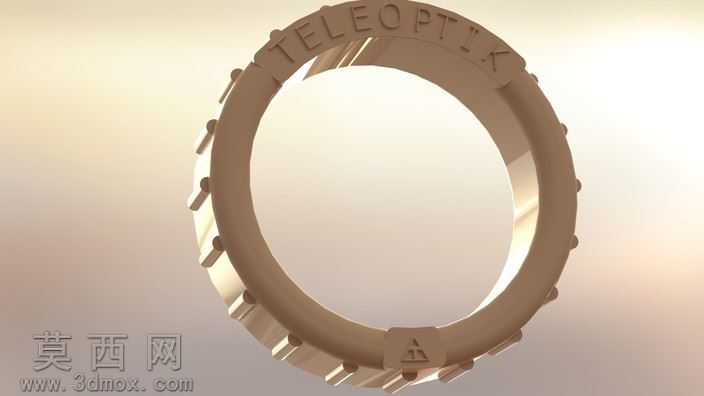

本作品为压力表配套使用的环形防护配件三维建模成果，建模阶段采用参数化设计思路，先绘制环形主体的二维截面轮廓，通过回转特征生成基础环形基体，再针对外圈的防滑齿结构进行单独草绘，使用阵列特征完成均匀分布的齿形结构，保证每一处齿形的尺寸公差一致，同时在外圈指定位置雕刻品牌标识字符，通过凸起特征实现字符与基体的一体化结构，避免后续装配使用中标识出现磨损脱落的问题。材质设计上选用铜合金作为基础材质，在渲染阶段调整金属材质的粗糙度、反射率参数，还原铜质配件的哑光金属质感，同时对边缘棱线做轻微倒角处理，既避免锐边造成的装配划伤，也提升了整体结构的工艺美观度。结构设计层面，该环形配件的内圈尺寸严格匹配压力表对应安装位置的外径参数，保证装配时的过盈配合精度，外圈的防滑齿结构采用等距分布设计，方便安装时手动拧动操作，无需额外工具即可完成装配紧固，同时环形结构的壁厚经过受力仿真验证，能够在压力表受到外部磕碰时吸收冲击能量，避免压力表表体直接受外力损坏，起到有效的防护作用。设计过程中对环形主体的同轴度做了严格约束，保证配件安装后不会出现偏心问题，不会影响压力表的正常检测精度，同时对标识位置做了定位设计，确保装配完成后标识处于可视的正面位置，兼顾实用性与外观辨识度。渲染阶段采用暖调柔光打光方案，突出金属材质的细腻质感，同时对齿形的光影效果做了微调，清晰展现每一处齿形的轮廓结构，方便查看设计细节。
