内燃机传动用分体式连杆结构设计

项目分类:通用机械零部件 发布时间:2024-11-24 ID:806111
  • 内燃机传动用分体式连杆结构设计
  • 内燃机传动用分体式连杆结构设计
  • 内燃机传动用分体式连杆结构设计

  在往复式动力机械的传动链路里,连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件,这套结构的设计合理性直接决定了动力输出的平顺性与整机运行寿命,日常在车用内燃机、小型通用汽油机、部分往复式压缩机的曲柄连杆机构中都能见到这类构件的身影。从实际工况来看,连杆工作过程中需要同时承受活塞传递来的气体爆发压力、往复运动惯性力以及旋转过程产生的交变载荷,杆身的受力状态并非单一的拉压,还伴随有弯曲、扭转的复合载荷,这也是为什么这类零件的结构设计从来不是简单的杆状拉伸,每一处截面的变化都要对应实际受力分布做匹配。

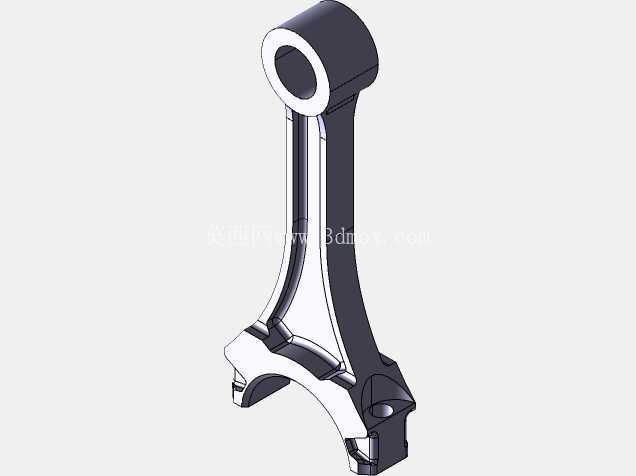

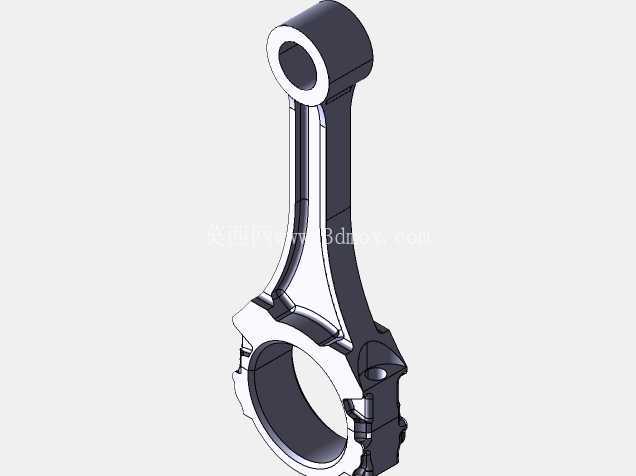

  这套连杆采用了平切口分体式的大端设计,小端为整圆衬套安装结构,大端拆分后可以直接跨过曲轴的曲柄销完成装配,配合连杆螺栓实现大端盖与杆身的刚性锁紧,这种结构是目前中小排量内燃机里应用最广泛的形式,相比斜切口结构加工难度更低,装配时的定位精度更容易控制,适合量产场景下的工艺实现。设计过程中首先要敲定的是大小端的中心距,这个尺寸直接决定了发动机的曲柄半径与连杆比,比值过大过小都会带来额外的惯性载荷或者侧推力问题,杆身的截面采用了工字形变截面设计,从大端到小端的截面面积逐步收窄,完全匹配杆身受力从大端到小端的应力分布规律,既保证了足够的抗弯抗扭刚度,又尽可能降低了零件自身的重量,减少往复运动产生的惯性力,对高转速工况下的整机振动控制有明显帮助。

  小端的整圆结构内部需要压装铜基衬套,用来和活塞销形成转动副,设计时预留的衬套过盈量、润滑油道的开孔位置都要和活塞销的润滑需求匹配,避免工作过程中出现衬套烧蚀、活塞销抱死的故障。大端的拆分面做了定位结构设计,保证连杆盖与杆身装配时不会出现错位,螺栓孔的位置分布要兼顾锁紧力的均匀传递,避免大端轴瓦在工作中出现偏磨。从安装边界来看,小端的内径尺寸要匹配对应规格的活塞销直径,大端的内径要匹配曲轴曲柄销的直径,大端的最大外圆尺寸不能超出曲轴箱的避让空间,杆身运动到上下止点的极限位置时,不能和缸筒内壁、曲轴平衡块发生运动干涉,这些边界尺寸在建模阶段都要做完整的运动仿真校核,不能只做静态的结构建模。很多新手在做这类连杆建模时容易忽略工艺圆角的处理,在大小端与杆身的过渡位置、大端拆分面的边缘、螺栓孔的沉头位置,都要设计足够半径的圆角来避免应力集中,实际工作中连杆的断裂故障很多都出现在应力集中的尖角位置,哪怕是很小的圆角,对零件疲劳强度的提升都有明显作用。另外大端内部安装的轴瓦是薄壁零件,建模时要考虑大端孔的圆柱度公差,锁紧螺栓后的孔变形量要控制在轴瓦能适应的范围内,不然装配后轴瓦的贴合度不足,会直接影响润滑效果与承载能力。

  这套结构的细节处理上,杆身表面没有多余的凸起结构,既减少了运动过程中的空气阻力,也避免了应力集中点的出现,大端盖的外形做了轻量化的切削处理,在保证螺栓安装座强度的前提下尽可能去除多余材料,进一步降低往复运动质量。在实际选型替换场景中,这类连杆的尺寸参数必须和原机的曲柄连杆机构完全匹配,中心距、大小端孔径、螺栓孔间距任何一个尺寸出现偏差,都会导致装配失败或者运行故障,建模时的尺寸链校核要覆盖从活塞销到曲柄销的整个传动链路,保证各个运动副的配合间隙在设计要求范围内。
