内燃机活塞高精度结构三维数模

　　活塞是往复式内燃机里直接承接燃气爆发压力的核心运动件，整套数模围绕真实装机工况的结构边界搭建，没有做脱离实际的简化处理。从整机装配逻辑来看，活塞装在气缸套内部，顶面和气缸盖底面、气缸壁共同围出燃烧室空间，做功冲程里混合气燃烧产生的高压直接作用在活塞顶面，推力经由活塞销传递给连杆，再把直线往复运动转化为曲轴的旋转扭矩输出，整套动力传递路径里活塞是第一道受力承载件。

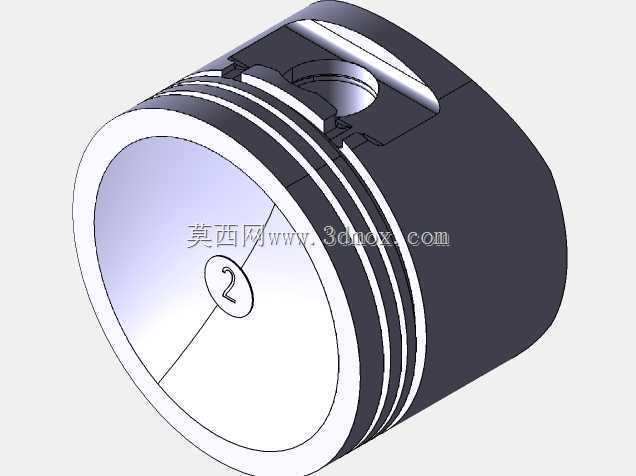

　　数模的头部顶面做了适配燃烧室的造型处理，顶面标注的序号标记对应实际生产线的装配分组标识，量产环节里活塞会按照销孔尺寸、外圆直径做重量和尺寸分组，和同组缸套、连杆做选配，控制整套曲柄连杆机构的往复质量差，避免发动机高速运转时出现异常振动。头部外圆加工了多道环槽，用来装配气环与油环：气环负责密封燃烧室和曲轴箱之间的通道，阻止高温高压燃气窜入曲轴箱稀释机油；油环则在活塞下行时刮除缸壁上多余的润滑油，上行时在缸壁铺覆均匀油膜，既保证润滑又避免机油窜入燃烧室参与燃烧。环槽的轴向宽度、槽底圆角都按照实际零件的工艺尺寸还原，环槽之间的环岸厚度经过强度校核，能承受燃气的高频冲击，不会在长期运行中出现环岸断裂故障。

　　活塞的销座部分做了加厚加强处理，活塞销穿过销座孔和连杆小头连接，销座和内腔的过渡位置设计了平滑的加强筋结构，把顶面传递来的爆发压力均匀分散到销孔承载面上，避免应力集中导致销座开裂。活塞内腔采用变厚度薄壁设计，顶部靠近燃烧室的位置壁厚更大，既能承受高压，也可以合理控制整体重量；裙部区域壁厚适当减薄，在保证导向刚度的前提下降低往复惯性力，适配发动机高转速工况的运行需求。裙部的外圆型线不是理想正圆柱，实际加工中会做成中凸变椭圆的型面：常温下裙部上端直径略小、下端直径稍大，工作时活塞受热膨胀，头部温度高膨胀量大，最终热态下裙部和缸套之间能保持均匀的配合间隙；椭圆截面设计则让活塞在侧推力换向时可以平顺贴合缸壁，降低拍击噪音，避免局部拉伤。

　　建模过程中优先保证装配边界的准确性：活塞的总高度、头部环槽位置、销孔中心到顶面的压缩高尺寸都严格对应装机尺寸，压缩高直接决定发动机的实际压缩比，一旦尺寸偏差过大，会导致燃烧室容积不对，要么压缩比过高引发爆震，要么压缩比不足动力输出下降。活塞的外圆和缸套之间预留了合理的热膨胀间隙，销孔和活塞销采用分组间隙配合，连杆小头在两个销座之间的轴向窜动间隙也在数模里预留出来，装配时不会出现运动干涉。

　　实际检修和设计场景中，这类活塞数模可以直接用于虚拟装配校验，检查活塞在上止点、下止点位置时和气门、缸盖、缸套的运动间隙，避免气门碰撞活塞顶的致命故障；也可以依托数模做有限元分析，模拟最高燃烧压力下的应力分布、热负荷下的温度场变形，优化环岸、销座的薄弱位置结构。售后维修环节里，也可以通过数模核对活塞的环槽规格、销孔直径，快速匹配对应的活塞环、活塞销配件，不用反复拆解实测零件。整个结构还原了真实活塞的所有工艺细节，没有省略倒角、退刀槽这类小结构，运动件的所有安装边界、配合关系都和实际装机状态保持一致。
