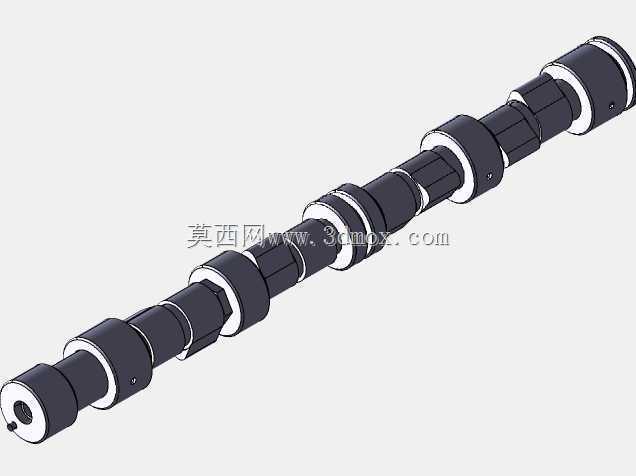

汽车发动机凸轮轴轴体结构三维设计

　　在往复式内燃机的配气系统里，凸轮轴是直接决定进排气时序、气门升程曲线的核心执行部件，其型线精度、轴颈同轴度、安装定位基准直接影响发动机的充气效率、怠速稳定性与高转速区间的动力输出表现。这款凸轮轴的设计围绕直列四缸发动机的双顶置凸轮轴布置需求展开，整根轴采用一体式锻造合金钢基体加工思路，轴段上依次排布对应各缸进排气门的凸轮型面，相邻凸轮之间设置支撑轴颈，匹配缸盖凸轮轴轴承座的安装孔径，轴颈表面预留0.02-0.03mm的磨削余量，满足装配后的油膜间隙要求，避免高速运转时出现轴颈烧蚀、卡滞问题。从实际应用场景来看，这类凸轮轴主要适配1.5L-2.0L排量的自然吸气或低增压乘用车汽油机，安装位置位于缸盖上部的凸轮轴舱内，

　　前端通过正时链条或正时皮带与曲轴正时轮连接，传动比固定为2:1，即曲轴旋转两圈、凸轮轴旋转一圈，精准对应四冲程发动机的进气、压缩、做功、排气循环，每个凸轮的型面轮廓直接驱动气门挺柱或摇臂，控制气门的开启时刻、开启持续角与最大升程，保证各缸在对应冲程内完成充足的进气与彻底的排气。设计过程中首先要确定各凸轮的相位角，按照发动机的点火顺序错开对应角度，避免各缸进排气动作出现干涉，凸轮型线的设计需要兼顾缓冲段与工作段的过渡平滑性，缓冲段设置0.2mm左右的升程过渡，消除气门间隙带来的冲击噪音，工作段的型面曲率变化经过运动学仿真验证，保证气门运动的加速度曲线连续无突变，避免气门弹簧出现共振、飞脱的风险。轴体的轴向定位依靠前端的止推片结构，

　　轴上对应位置设置止推环槽，槽宽与止推片厚度的配合间隙控制在0.1-0.2mm之间，既限制轴体的轴向窜动量，又避免热膨胀后出现卡滞。轴体上的润滑油道设计与轴颈表面的油孔连通，发动机运转时主油道的压力机油通过缸盖油道进入轴承座间隙，再通过轴颈上的径向油孔进入轴体内部的轴向油道，分配到各个凸轮型面与挺柱的接触位置，提供充足的润滑，降低摩擦副的磨损量。从安装边界来看，整根轴的总长需要匹配对应缸盖的凸轮轴舱长度，各支撑轴颈的中心距严格对应缸盖上各轴承座的孔位中心距，装配时轴颈与轴承座的同轴度公差控制在0.01mm以内，避免轴体旋转时出现附加弯曲应力。凸轮型面的基圆尺寸统一，保证气门关闭时的间隙一致性，各凸轮的升程误差控制在0.005mm以内，

　　相位角误差不超过±0.5°，避免出现配气相位偏差导致的动力下降、怠速抖动问题。轴体后端预留位置安装凸轮轴位置传感器信号轮，信号轮的齿形与缺齿位置对应发动机一缸上止点位置，为ECU提供准确的凸轮轴相位信号，保证喷油与点火正时的精准控制。在建模过程中，轴体的基体采用旋转特征生成，各凸轮型面通过导入实际测绘的型线坐标点生成轮廓后沿轴向拉伸切除，支撑轴颈的圆角过渡按照应力集中系数要求设置R1-R2的圆角，避免轴段在交变载荷作用下出现疲劳断裂。轴端的螺纹孔与键槽尺寸匹配正时轮的安装要求，键槽的对称度公差符合轴类零件的加工精度要求，保证正时轮安装后无偏摆，传动过程中无相位偏移。实际装车验证阶段，这类凸轮轴需要经过1000小时全速全负荷耐久试验，验证轴颈磨损量、凸轮型面疲劳点蚀情况、正时传动的稳定性，确保在发动机全生命周期内配气机构的工作可靠性，不会出现凸轮磨损导致的气门升程不足、动力下降、油耗升高等问题。
