法兰连接式手动截止阀结构设计

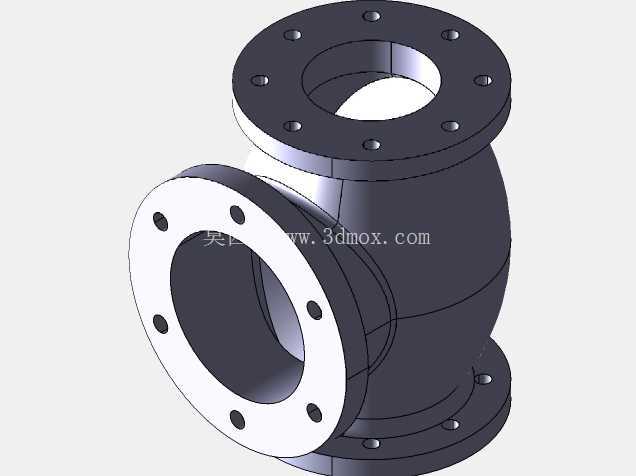

　　在石化、给排水、热力输送、化工流体输送等管路系统中，手动法兰截止阀是应用极广的截断类流体控制部件，核心作用是实现管路内介质的通断控制，相比闸阀、蝶阀类产品，其密封性能更可靠，节流调节精度更优，适合对截断密封性要求较高的中低压管路场景。这款截止阀采用法兰连接形式，适配的管路对接法兰需匹配对应压力等级的螺栓孔分布参数，从工程图纸的视图标注来看，其主体结构包含阀体、阀盖、阀杆、手轮、密封组件、紧固件几大核心模块，整体采用直通式流道设计，介质从从阀体一侧法兰进入，经过阀瓣与阀座形成的密封副区域后，从另一侧法兰流出，流道走向呈低进高出的布局，这种设计能在阀门关闭状态下，让阀瓣上方的腔室压力低于入口侧压力，有效降低阀杆的密封负荷，同时减少开启阀门时的操作力矩。

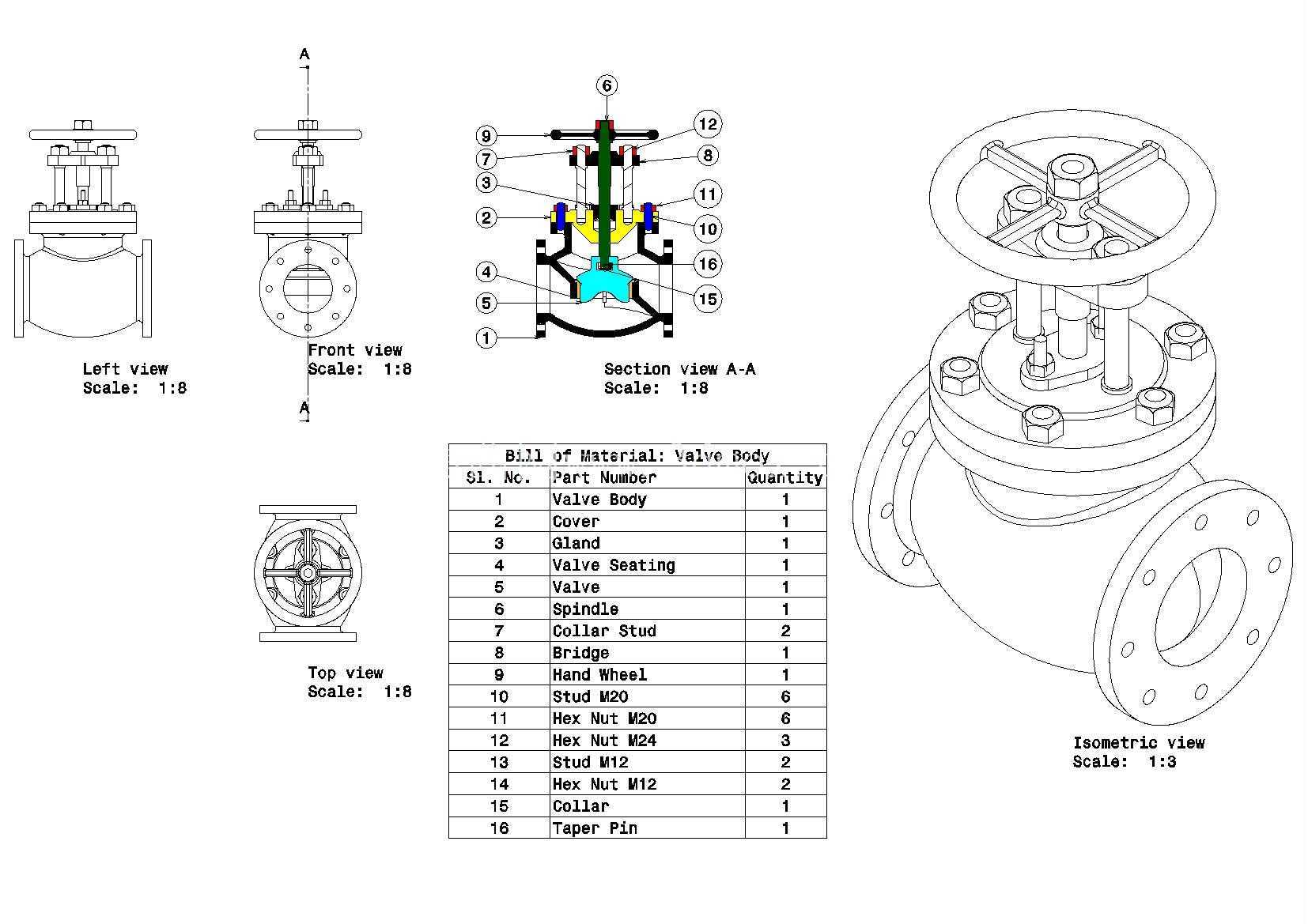

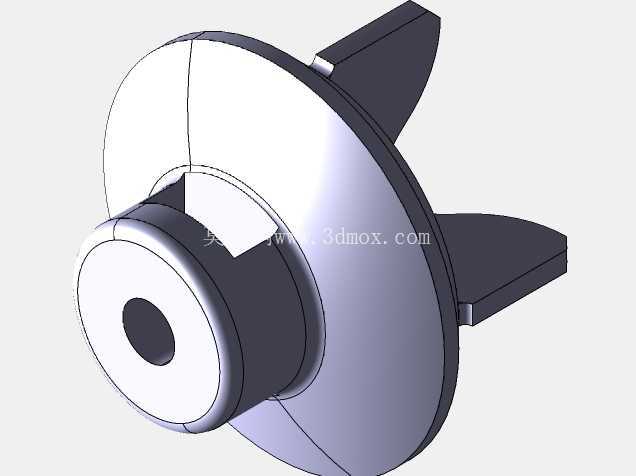

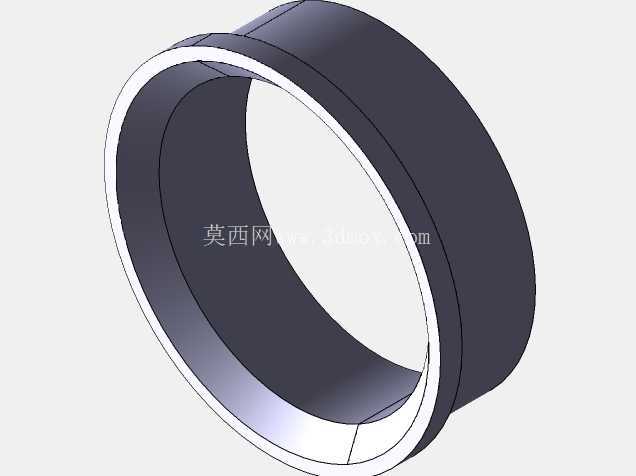

　　从结构设计逻辑来看，这款产品的核心密封分为两部分，一是阀瓣与阀座之间的主密封，采用锥面或平面密封配合，依靠手轮施加的轴向压紧力实现密封面的紧密贴合，阻断介质通路；二是阀杆与阀盖之间的动密封，采用填料函结构填充密封填料，通过压盖螺栓压紧填料实现阀杆升降过程中的径向密封，避免介质从阀杆配合间隙泄漏。图纸中附带的零件明细清晰标注了各组成零件的数量与装配关系，手轮通过键与阀杆顶端连接，阀杆采用梯形螺纹与阀盖中部的螺纹衬套配合，转动手轮时即可将旋转运动转化为阀杆的轴向升降运动，带动阀瓣实现开启与关闭动作，阀瓣与阀杆采用活动连接结构，可在关闭时自动适配阀座密封面的角度，避免因装配偏差导致密封面偏磨。

　　从安装边界来看，该截止阀的外形尺寸在各投影视图中均标注了1:8的比例，等轴测视图采用1:3比例展示整体立体形态，安装时需预留手轮操作空间，手轮顶端到阀体底部的垂直高度、两侧法兰端面的水平间距是现场安装定位的核心尺寸参数，法兰端面上的螺栓孔数量、孔径、分布圆直径需与对接管路的法兰参数完全匹配，安装时要注意介质流向与阀体上标注的流向箭头一致，避免反向安装导致阀门关闭时承压异常、密封失效。在实际工程应用中，这类截止阀通常安装在管路的关键截断节点，比如设备进出口、分支管路起点、需要定期检修的管段位置，不适合作为长期节流调节的部件长期处于半开状态，否则高速流动的介质会持续冲刷密封面，导致密封面磨损过快、泄漏量超标。

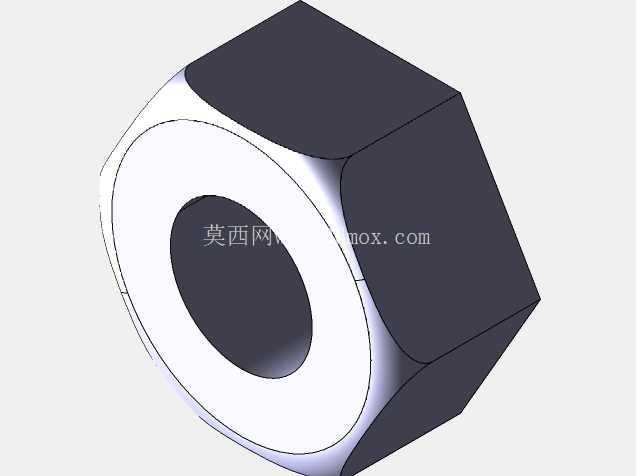

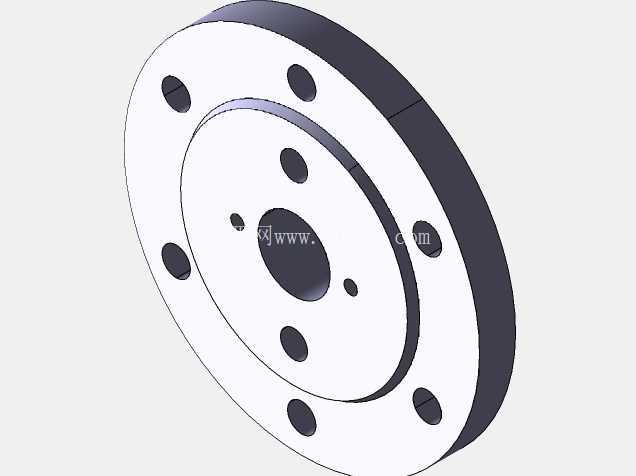

　　设计过程中针对阀杆的升降行程做了限位设计，手轮转动到全开位置时阀瓣会完全抬离流道，不会对介质流动造成额外的节流阻力，全关位置时阀瓣完全压紧在阀座上，密封面比压满足对应压力等级的密封要求，各紧固件的规格选型匹配阀门的公称压力等级，避免在承压状态下出现紧固件变形、断裂的问题，阀体与阀盖的连接采用法兰螺栓压紧结构，中间加装密封垫片实现中法兰处的静密封，装配时需按对角顺序逐步拧紧螺栓，保证垫片受力均匀，避免出现局部泄漏。
