燃煤电厂除灰系统离心风机叶轮结构

　　燃煤电厂除灰系统的运行稳定性，很大程度上依赖于引风、输灰环节的风机性能，而叶轮作为风机唯一的做功部件，其结构设计直接决定了带灰气流的输送效率、设备磨损速率与连续运行周期。这款叶轮针对燃煤电厂除尘器出口、灰斗气化风输送、省煤器灰斗排灰等含尘气流工况设计，区别于普通通风机的薄板冲压叶片，其叶片型线采用后向三元扭曲设计，在建模阶段就充分考虑了含尘气流的入射角度匹配，避免气流在叶片入口处形成冲角导致的局部涡流，减少飞灰颗粒对叶片前缘的冲刷磨损。

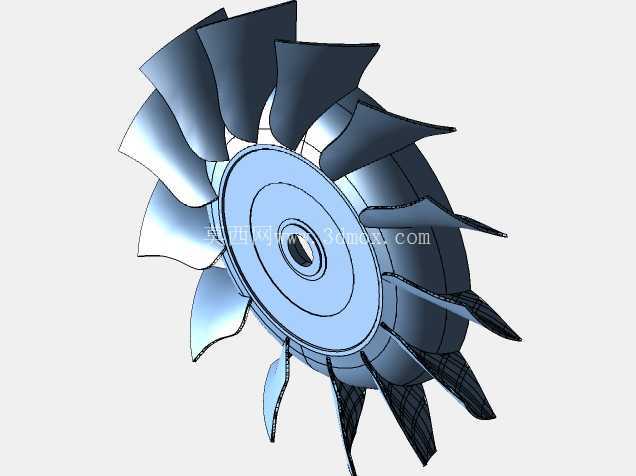

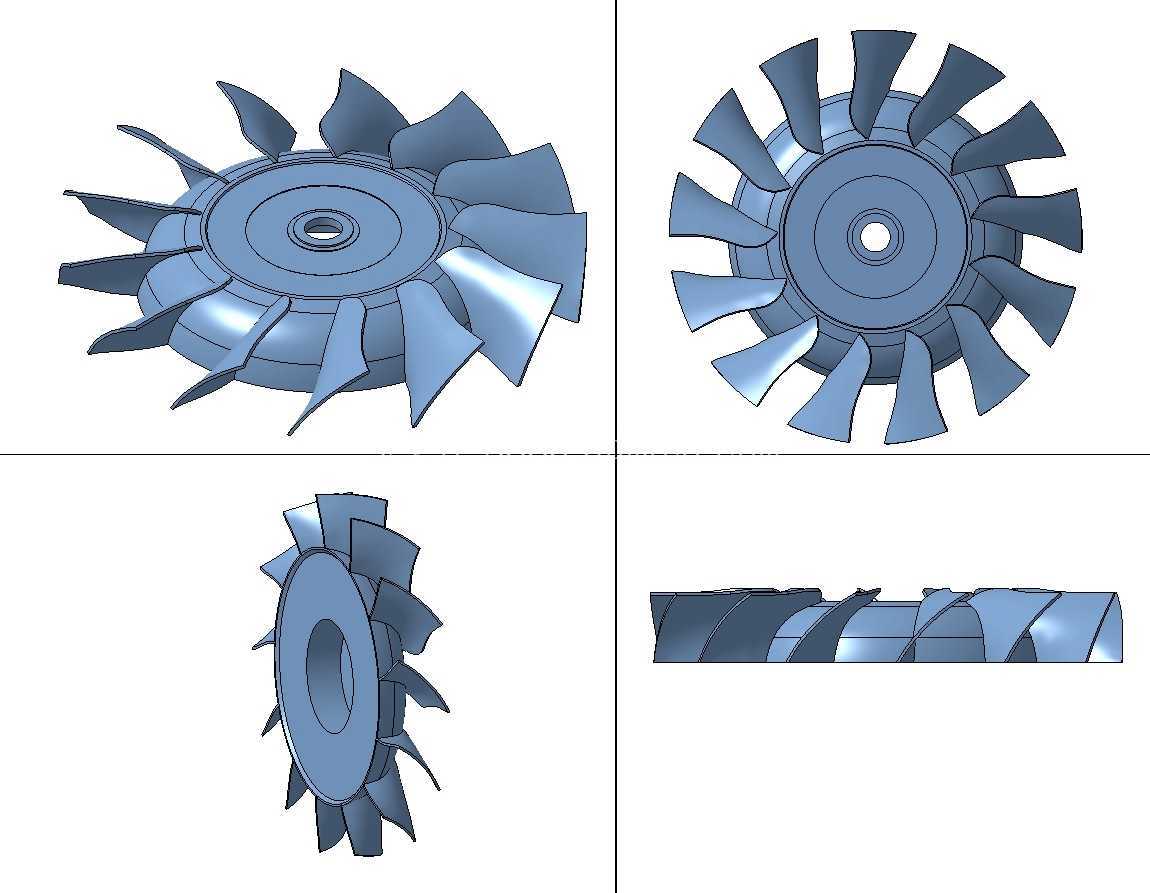

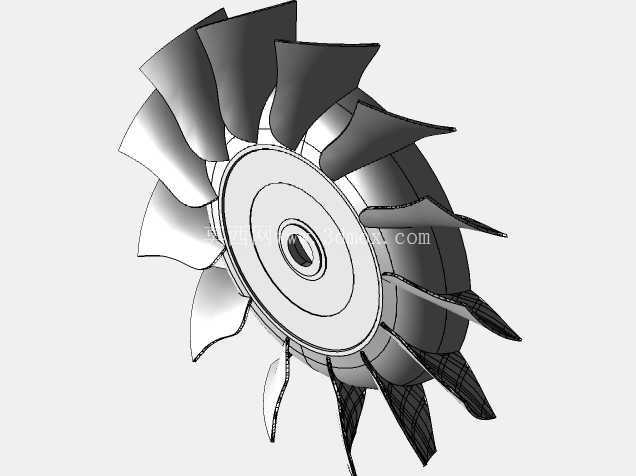

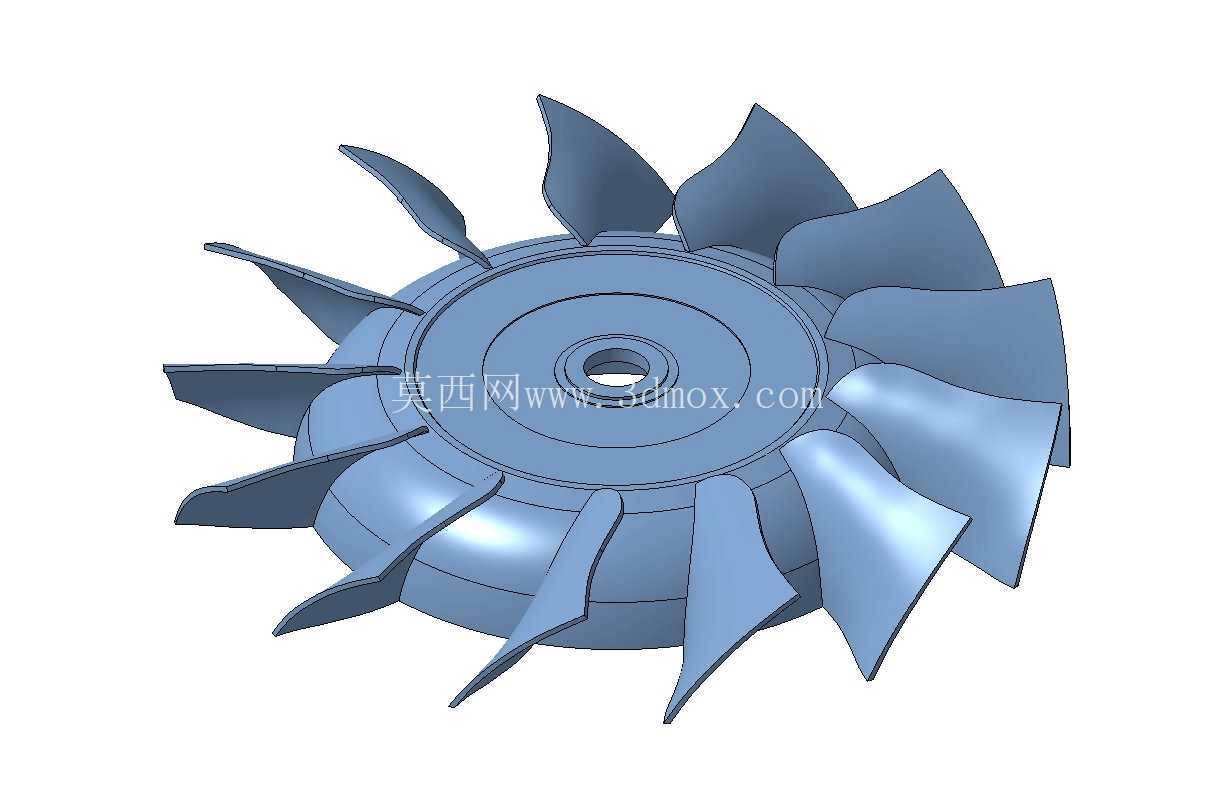

　　从结构细节来看，叶轮整体为轮盘、叶片、轮盖一体化焊接结构，中心轮毂位置设计有与主轴配合的通孔，孔位公差按照H7级精度控制，安装时可通过平键传递扭矩，轮毂端面预留有螺栓锁紧的止口平面，能保证叶轮与主轴装配后的同轴度，避免高速运转时出现动平衡超差的振动问题。轮盘采用锥弧过渡的碟形结构，而非平直圆盘设计，这种结构一方面可以提升轮盘自身的结构刚度，降低叶轮在1450r/min额定转速下的径向变形量，另一方面可以引导气流在轮盘侧的流动轨迹，减少轮盘与机壳间隙处的气流回流损失。

　　叶片数量设置为15片，每片叶片从入口到出口的扭曲角度经过流场仿真迭代，入口段叶片安装角匹配含尘气流的轴向进气方向，出口段安装角则适配蜗壳的扩压需求，保证气流离开叶轮时的速度方向与蜗壳流道中心线一致，降低流动噪声与冲击损失。叶片厚度从入口端的6mm渐变到出口端的8mm，入口边缘做了R3的圆角钝化处理，避免飞灰颗粒在锐角位置形成切削式磨损，叶片与轮盘、轮盖的连接位置均设计有连续焊角，焊后整体做去应力退火处理，消除焊接残余应力，防止长期在含尘气流冲刷、温度波动工况下出现焊缝开裂问题。

　　安装边界方面，叶轮的最大外径适配8号风机的机壳尺寸，装配后叶片外缘与机壳蜗舌的间隙控制在5-8mm，间隙过小容易在运行中出现叶片碰擦机壳的故障，间隙过大则会导致间隙泄漏量上升，风机容积效率下降。轮盖侧的进口圈尺寸与风机进气箱的出口软连接尺寸匹配，安装时可通过法兰压紧密封胶条实现进气侧的密封，避免外部漏风导致的输灰风量不足。在建模过程中，所有叶片的型面均通过参数化曲面构建，可根据不同的风量、风压参数快速调整叶片出口角、叶轮直径、叶片宽度等核心参数，适配不同容量机组的除灰系统风量需求。

　　实际工况应用中，这款叶轮可承受最高200℃的气流温度，适配入口含尘浓度不超过30g/m³的烟气输送场景，叶片表面可根据需求堆焊耐磨层或者粘贴陶瓷片，进一步提升抗磨损性能，延长叶轮的检修更换周期。设计阶段已经完成了静平衡与动平衡的仿真校核，建模时在轮盘的非工作面预留了平衡块焊接位置，实际生产完成后可通过动平衡试验在预留位置添加平衡块，将平衡精度控制在G6.3级以内，满足风机长期稳定运行的振动要求。不同于普通离心风机叶轮的薄板结构，这款叶轮的轮盘、轮盖均采用厚钢板模压成型，整体结构强度更高，能够适应除灰系统中可能出现的气流波动、颗粒冲击等恶劣工况，避免运行中出现叶片变形、焊缝开裂等失效问题。
