AR-15投递触发器双扭簧包装结构

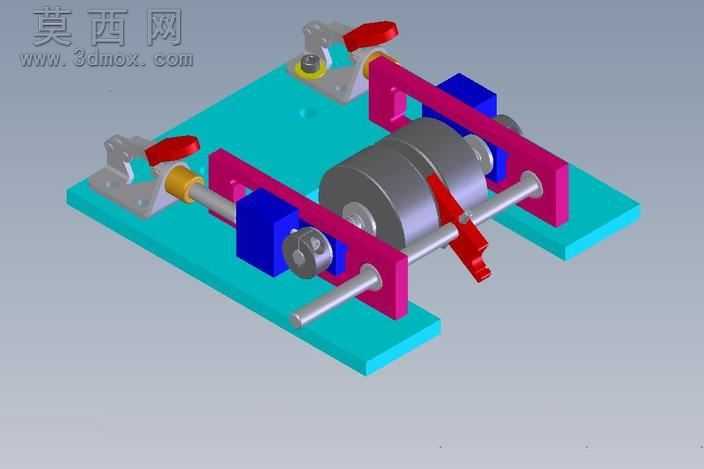

本作品为AR-15投递触发器配套的双扭簧包装定位结构三维模型，整体采用模块化装配设计思路，在三维建模阶段优先完成各功能零件的独立参数化绘制，再通过同轴、面重合、间隙配合等装配约束完成整体组装，确保各活动部件的运动行程无干涉。模型底板采用亮青色哑光硬质塑料材质渲染，模拟工装基板的耐磨绝缘特性，两侧支撑立板使用玫红色工程塑料材质，突出结构支撑的视觉区分度，核心的双扭簧配套转轴、锁止拨块采用银灰色金属材质，还原钢制零件的金属光泽与表面粗糙度，两端的手动操作拨杆使用红色防滑橡胶材质，强化操作部件的识别性。结构设计上，横向贯穿的光轴作为核心传动载体，中部套装的双扭簧为触发器提供复位扭力，两侧的蓝色定位块用于限制扭簧的轴向窜动，两端带红色手柄的快速夹钳用于实现包装状态的锁紧固定，中部红色拨块用于触发投递动作的解锁，整体结构将扭簧的预紧定位、触发解锁、锁紧固定三个功能集成在同一基板上，既保证了双扭簧在包装运输过程中不会出现形变错位，也能在装配使用时通过拨杆快速完成解锁取件。建模过程中对扭簧的圈数、线径、扭力臂角度均按照实际触发器的参数进行1:1还原，对转轴与支撑座的配合间隙预留了0.1mm的装配公差，对快速夹钳的活动行程做了运动仿真验证，确保整个结构在实际使用中动作顺畅无卡滞，渲染阶段采用45度斜向等轴测视角，搭配柔和的环境光，清晰展现各零件的装配关系与层次结构，无需额外剖切即可直观呈现内部的传动逻辑。
