曲柄滑块传动机构完整装配结构

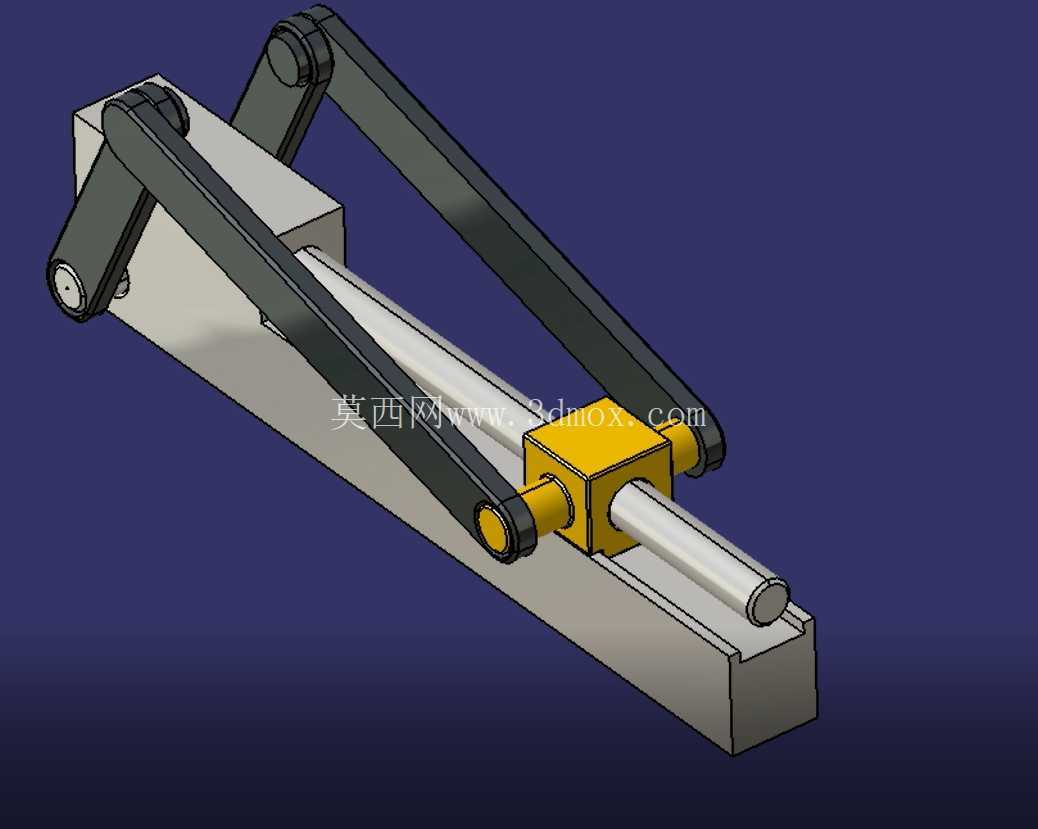

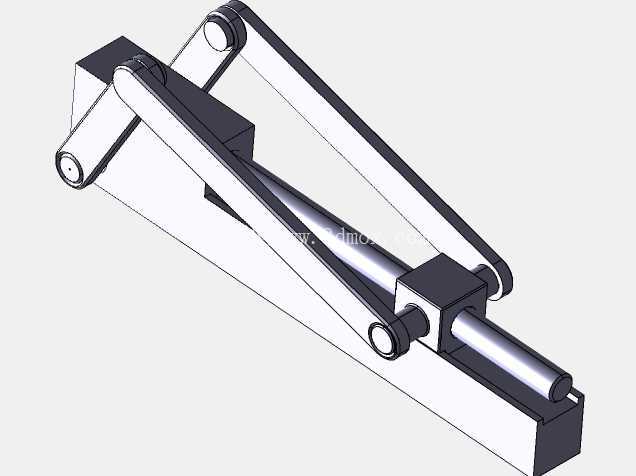

　　这套曲柄滑块结构是机械传动领域最经典的运动转换单元之一，日常在冲压设备、往复泵、送料机构、内燃机活塞组里都能见到它的衍生结构，核心作用是把曲柄的连续回转运动平稳转换成滑块的直线往复运动，反过来也能将滑块的直线推拉动作转化为曲柄的定轴转动，适配的工况覆盖从轻载的轻工送料、纺织机械导杆驱动，到中载的压力机冲压滑块、压缩机活塞传动等多个场景。从结构组成来看，整套机构包含固定安装基座、双组平行曲柄臂、连接连杆、滑动导套、直线运动滑块几个核心部分，所有运动副都做了同轴度约束，双曲柄的平行布置是为了抵消单侧连杆传动带来的侧向倾覆力矩，避免滑块在导轨内运动时出现卡滞、偏磨的问题，相比单臂曲柄滑块结构，这种平行双连杆的设计传动稳定性更高，能承受更大的径向负载，适合长行程往复运动的使用场景。

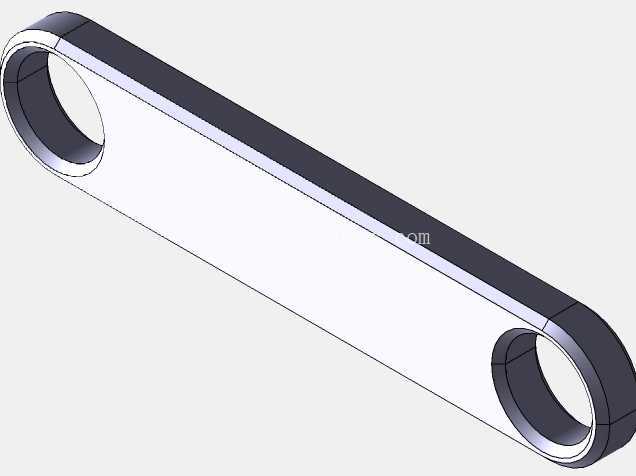

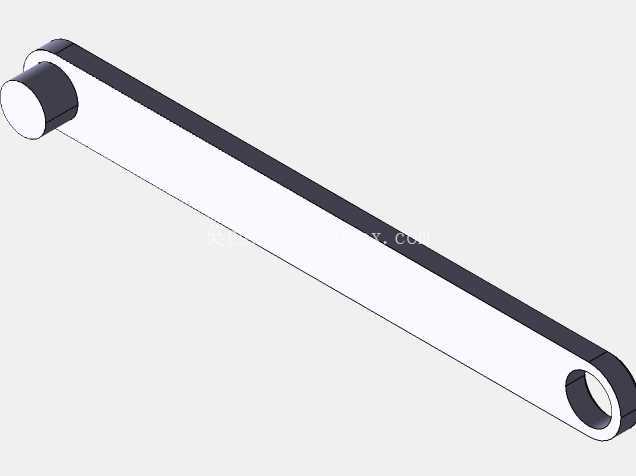

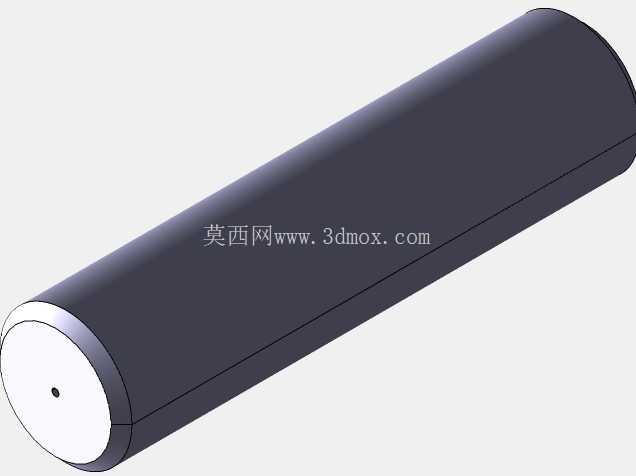

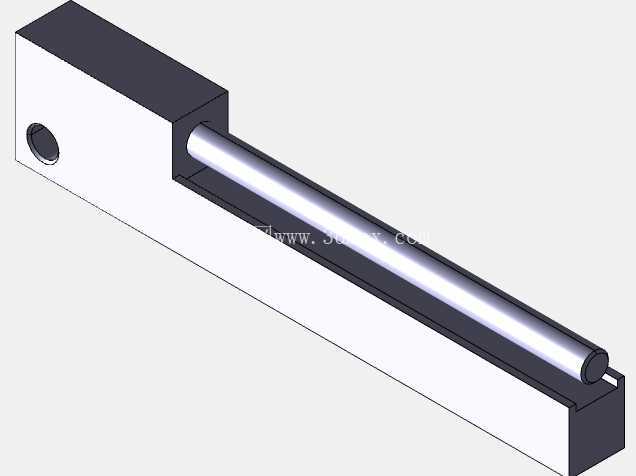

　　设计过程中首先要确定的是曲柄回转半径与滑块行程的对应关系，滑块的有效行程等于两倍的曲柄偏心距，这个参数是整套机构的核心设计基准，直接决定了机构的安装空间边界——曲柄做整周回转时的最大外廓直径是两倍曲柄长度加上连杆铰接端的外径，安装时需要在基座侧方预留足够的回转避让空间，不能让曲柄臂在转动过程中与周边安装架、防护板产生干涉。滑块部分采用了圆柱导杆配合方形滑动座的结构，导杆表面做了粗糙度约束，滑动座与导杆的配合间隙控制在合理范围内，既保证滑动顺畅无卡滞，又不会因为间隙过大出现运动过程中的窜动，导杆两端通过支座固定在基座上，固定端的同轴度需要严格控制，否则会大幅增加滑动阻力，加快运动副的磨损。连杆两端的铰接孔采用了同轴等径设计，分别与曲柄端的铰接轴、滑块端的铰接轴配合，铰接处预留了润滑脂加注的空间，长期运行时可以定期加注润滑脂降低铰接副的磨损，延长整套机构的使用寿命。基座部分采用了一体化的长条形结构，既承担了曲柄回转支座、导杆固定座的安装基准作用，本身也可以作为整套机构的安装底板，直接通过螺栓固定在设备主机架上，不需要额外设计转接安装板，减少了装配时的基准累积误差。

　　在实际应用选型时，需要根据设备的往复运动频率、滑块端需要输出的推拉力来调整各部件的材质与截面尺寸：如果是高速轻载场景，比如小型包装机的送料驱动，曲柄和连杆可以采用铝合金材质降低运动惯量，减少高速回转时的振动；如果是重载低速场景，比如小型手动压力机的冲压驱动，曲柄、连杆和滑块则需要采用合金钢材质，铰接轴做淬火处理提升表面硬度，承受冲压时的冲击负载。这套结构的运动死点位置在曲柄与连杆处于同一直线的两个极限位置，设计时如果是用曲柄驱动滑块，需要依靠飞轮的惯量或者双组机构错位布置来越过死点；如果是用滑块驱动曲柄，比如内燃机的活塞驱动曲轴转动，则需要依靠多缸错位布置来避免死点卡滞。

　　安装调试时需要先校准曲柄回转中心与导杆轴线的平行度，两者的平行度误差过大会直接导致滑块运动阻力陡增，严重时会出现铰接轴断裂、连杆变形的故障。滑动座的行程限位可以通过在导杆两端加装缓冲垫来实现，避免滑块运动到极限位置时与固定支座产生刚性撞击，降低运行时的噪音与冲击。整套结构的所有零件都做了装配约束验证，运动仿真过程中无干涉、无卡滞，各运动副的运动范围符合设计预期，可以直接作为通用传动单元适配到各类需要回转-直线运动转换的设备设计中，也可以作为教学演示模型用于机械原理课程的运动机构展示，帮助理解曲柄滑块机构的运动特性与参数匹配逻辑。
