城市通勤代步自行车金属车架结构设计

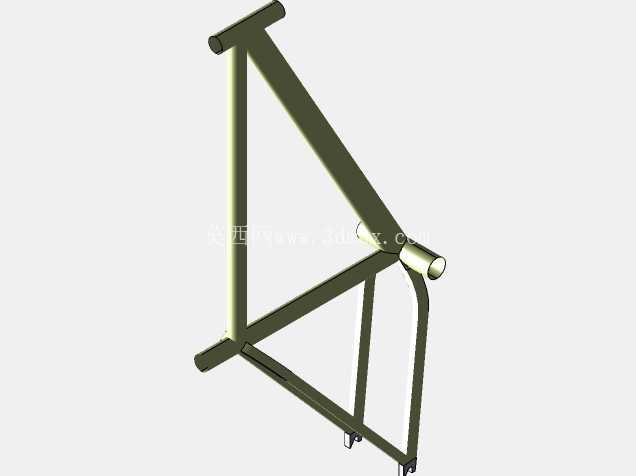

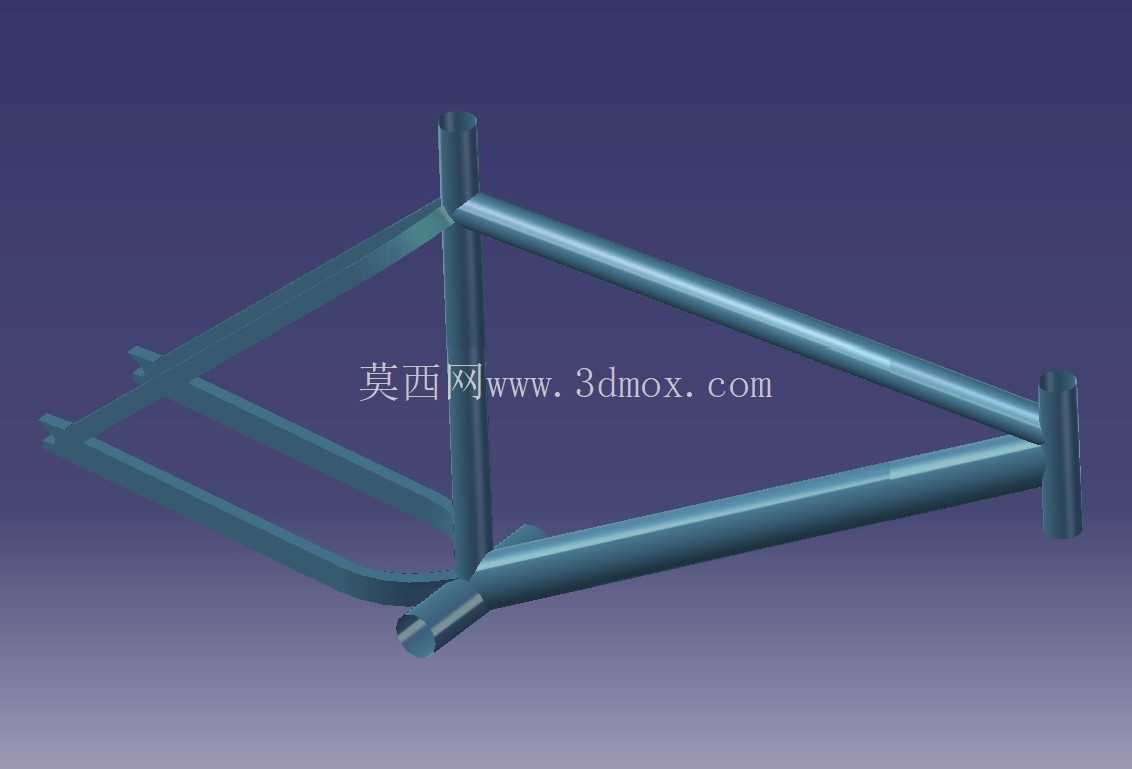

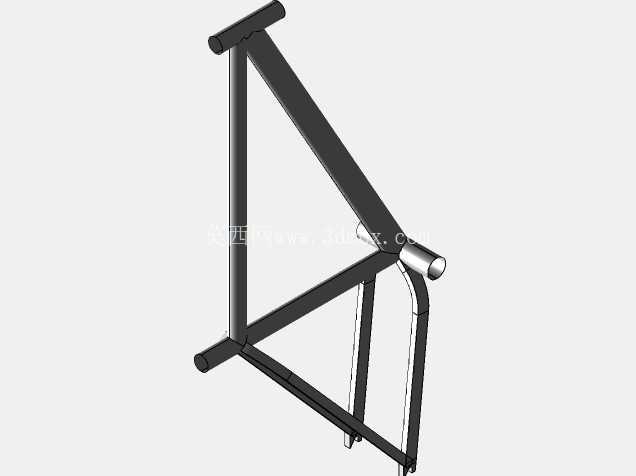

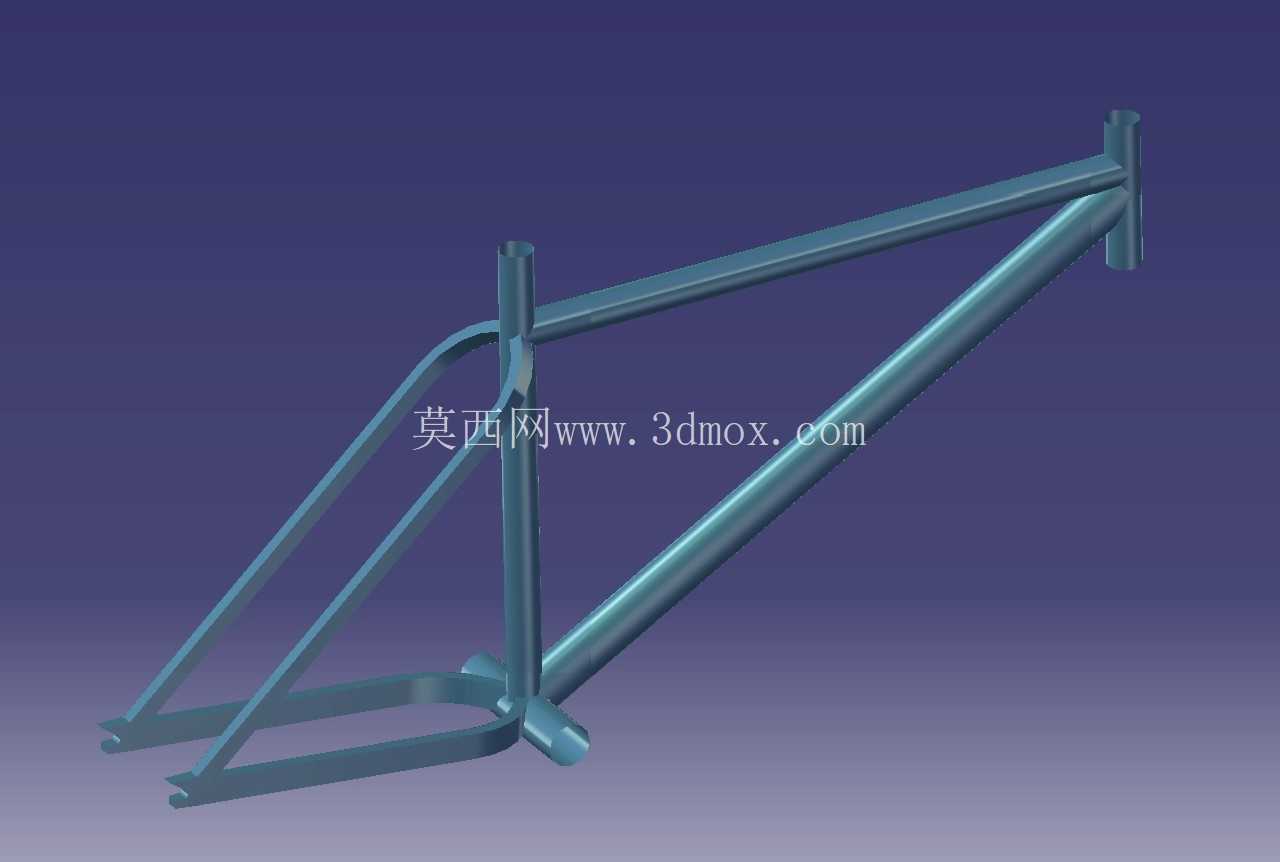

　　日常城市通勤场景里，自行车车架作为整车的核心承载基体，需要同时兼顾骑行发力传导效率、路面颠簸缓冲能力、长期使用的结构抗疲劳性，以及不同身高使用者的适配安装边界。这款车架采用经典的菱形双三角结构布局，上管从车头碗组位置平缓延伸至座管夹区域，下管以更大的倾斜角度连接头管与中轴五通位置，后下叉、后上叉分别从中轴、座管位置延伸至后轮花鼓安装位，形成稳定的三角受力结构，能在骑行过程中把脚踏施加的扭矩高效传导至后轮驱动部位，同时抵消路面传递上来的不规则冲击力。

　　从实际使用场景出发，日常通勤骑行会频繁遇到减速带、井盖凸起、路面细碎裂纹等复杂路况，车架管材的壁厚选择做了差异化处理：头管、五通、后叉尾钩这些应力集中的连接部位，管材壁厚做了局部加厚，避免长期交变载荷下出现应力开裂；上管、下管、后上叉这些主要承受弯曲载荷的管段，在保证结构强度的前提下做了适度的壁厚优化，在不降低整体刚性的前提下控制整体重量，避免骑行过程中整车过重带来的推行、爬坡负担。

　　设计过程中首先确定的是核心安装边界尺寸：中轴位置的五通采用标准的螺纹接口规格，适配市面绝大多数市售的牙盘、中轴组件，不需要额外做定制改装就能完成配件替换；头管位置的碗组安装口径采用通用标准尺寸，适配常规的山地、通勤车前叉组件，使用者可以根据自身使用需求更换硬叉或者带避震功能的前叉；座管位置的夹持口径匹配常规直径的座管配件，座管插入深度预留了足够的调节行程，能够覆盖160cm到185cm身高区间使用者的座高调节需求；后叉尾钩的开档尺寸匹配标准通勤车轮组的花鼓宽度，后轮安装时不需要额外掰动车架就能顺利装入，尾钩部位做了可更换的分体式设计，若意外摔车导致尾钩变形，只需要更换小配件就能恢复车架的使用功能，不需要整体更换车架，降低长期使用的维护成本。

　　走线位置的设计也充分考虑了日常使用的便利性，变速、刹车的走线槽沿着下管、后下叉的内侧布置，既能够避免雨天骑行时泥水直接冲刷线管，延长线管的使用寿命，也能让整车外观更整洁，减少走线凸起带来的剐蹭风险。后下叉位置预留了货架、挡泥板的安装孔位，日常通勤需要携带背包、载物时，可以直接安装标准规格的后货架，不需要额外打孔或者使用捆绑固定件；挡泥板安装孔位适配常规的通勤车挡泥板配件，雨天骑行时能够有效阻挡后轮带起的泥水，避免弄脏骑行者的衣物。

　　结构受力仿真阶段，重点校核了几个高频受力工况：站立摇车爬坡时，五通位置会承受较大的踩踏扭矩，此时下管与五通的连接部位应力值最高，通过在连接处做平滑的圆弧过渡，避免直角结构带来的应力集中，让载荷能够顺着管材方向均匀分散；经过路面颠簸落差时，后叉部位会承受来自后轮的向上冲击力，后上叉与后下叉的连接部位通过管材角度的优化，把冲击力分解为沿管材轴向的压力，减少管材承受的弯曲载荷，提升长期使用的抗疲劳寿命；侧向受力场景下，比如低速侧倾摔车、过弯时的侧向载荷，上管与下管形成的三角结构能够提供足够的侧向刚性，避免车架出现过度的侧向形变，保证过弯时的操控精准度。

　　车架的焊接部位都做了焊道打磨平滑处理，既能够减少焊接位置的应力集中点，也能避免尖锐焊道在后续涂装、使用过程中出现漆层开裂、锈蚀的问题。整体结构没有多余的冗余设计，所有管型的角度、长度都围绕日常通勤的骑行姿态做了优化：头管角度设置在兼顾直行稳定性与转向灵活性的区间，低速骑行时转向不会过于灵敏导致晃动感，高速直行时也不需要频繁修正方向；座管角度保证骑行时踩踏发力的角度符合人体工学，长距离骑行时不会因为发力角度不合理导致膝盖部位的额外负担。

　　对于结构设计从业者来说，这类通勤自行车车架的设计核心，是在通用标准配件的适配边界内，平衡好刚性、重量、舒适性三者的关系，不需要追求极致的轻量化或者极致的刚性，而是要面向日常高频使用的场景，保证结构耐用、配件易替换、维护成本低，能够适应城市里复杂的通勤路况，满足日常代步、短途出行的实际使用需求。
