单盘式盘式制动器制动盘结构设计

　　在两轮代步工具、轻型电动车辆以及小型专用作业设备的制动系统选型中，单盘式盘式制动器的制动盘是核心承载摩擦制动力矩的部件，其结构设计直接决定制动响应速度、热衰退抗性以及长期使用的结构可靠性。不同于多盘式制动结构多用于大扭矩重载场景，单盘制动盘的布局更紧凑，安装占用空间更小，适配轮辋内部有限的装配空间，在民用代步车辆、轻型非道路移动设备上应用十分广泛。

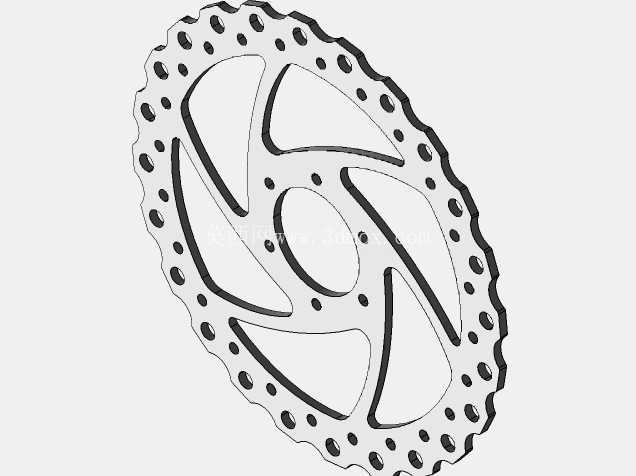

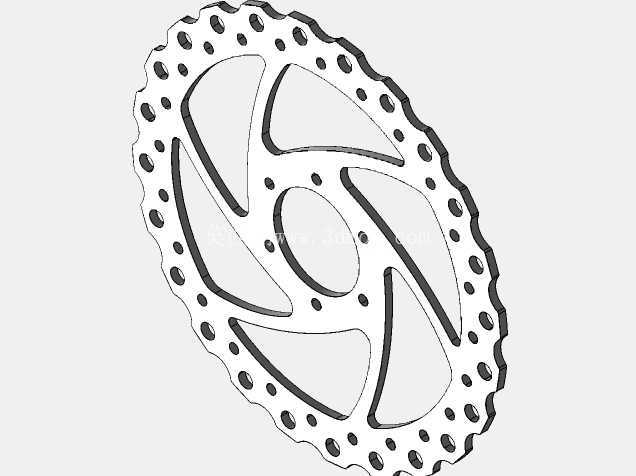

　　从实际功能实现逻辑来看，该制动盘采用外缘波浪形轮廓设计，并非单纯为了外观辨识度，核心作用是在制动摩擦过程中增加盘体与空气的接触面积，强化连续制动工况下的散热效率，避免长时间制动导致盘体温度过高引发摩擦系数下降、制动距离拉长的问题。盘体周向均匀分布的安装通孔，一方面用于穿设固定螺栓将制动盘刚性连接在轮毂转动副上，保证盘体与车轮同步转动无相对滑移；另一方面这些通孔也能在转动过程中形成导流风道，进一步带走摩擦产生的热量，同时可以刮除制动片表面附着的磨屑、泥水等杂质，避免硬质颗粒夹在摩擦副之间造成盘体异常划伤、制动异响。

　　盘体内部的辐条式镂空结构，是兼顾结构强度与轻量化需求的设计选择。如果采用整面实心盘结构，不仅会增加簧下质量，影响车辆行驶的操控响应性，还会提升材料成本与转动惯量，制动时需要更大的卡钳夹紧力才能达到预期减速度。通过多道弧形辐条连接中心安装区域与外缘摩擦区域，在保证盘体能够承受额定制动力矩、不会发生辐条断裂变形的前提下，尽可能去除非承载区域的材料，既降低了整体重量，也减少了制动过程中盘体的热变形量——因为镂空结构给热胀冷缩预留了形变空间，避免实心盘高温下出现翘曲、制动踏板抖动的问题。

　　从安装边界维度考量，该单盘制动盘的中心安装孔位与周向螺栓孔的位置度公差需要严格控制，才能保证装配后盘体的端面跳动量在允许范围内，否则会出现制动拖滞、刹车片偏磨的问题。外缘摩擦区域的厚度设计需要匹配对应卡钳的活塞行程，过厚会导致卡钳无法正常装夹，过薄则会在摩擦片磨损到极限后出现活塞脱出、制动失效的风险。波浪形外缘的轮廓尺寸也需要与轮辐的避让空间匹配，避免转向或者车轮跳动时盘体与周边部件发生运动干涉。

　　在实际工况适配中，这种单盘结构的制动盘更适合制动力矩需求适中、使用场景多为城市铺装路面的设备，相比鼓式制动结构，其涉水后制动性能恢复更快，因为离心力会快速甩干盘体表面的水膜，不会像鼓式结构那样积水在制动鼓内部难以排出。设计过程中需要重点校核辐条的抗弯、抗扭强度，模拟紧急制动时的最大力矩载荷下的应力分布，避免应力集中在辐条与内外圈的连接位置出现疲劳裂纹；同时也要核算不同温度下的盘体形变，保证高温工况下摩擦面的平面度依然满足制动要求，不会出现局部接触导致的制动力矩波动。
