家用清洁设备扁吸式吸尘接口结构设计

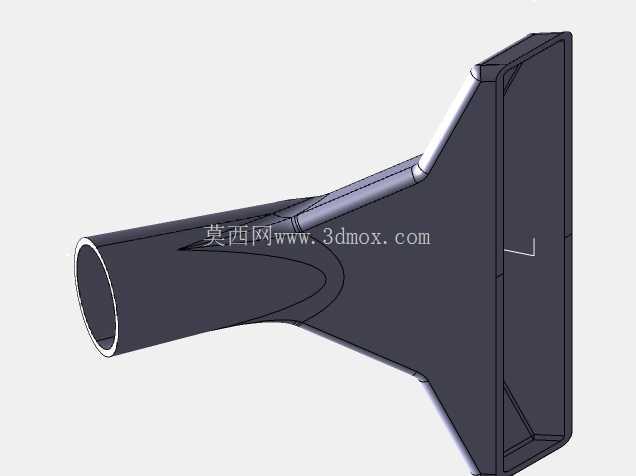

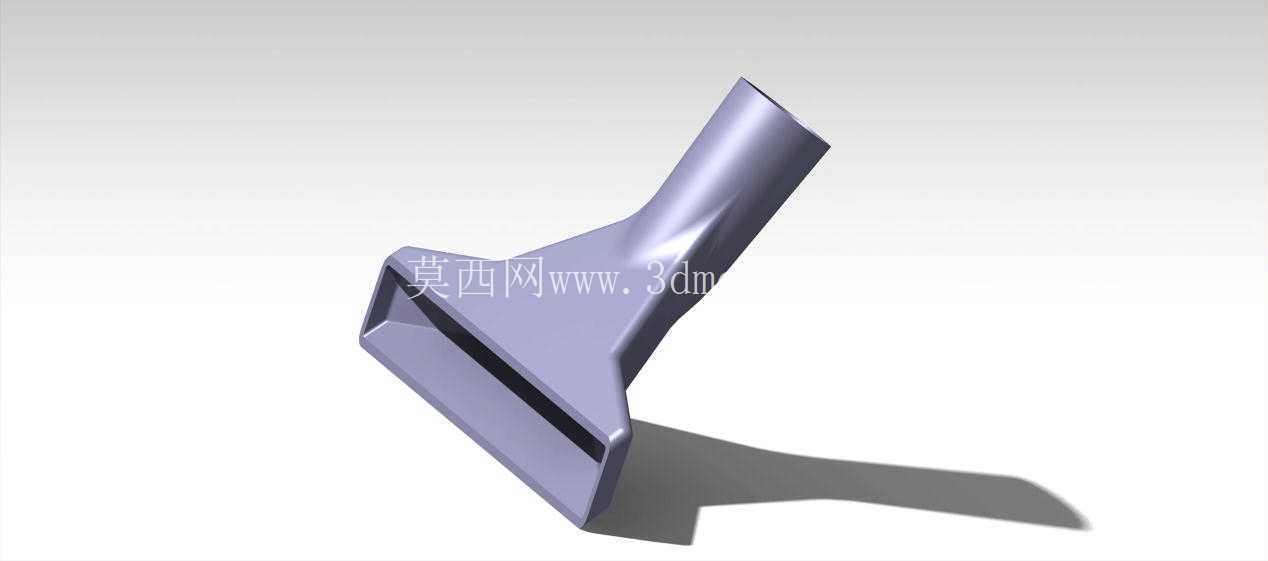

　　日常家居清洁、商用保洁作业场景中，硬质地面缝隙、家具边角、织物表面浅槽这类常规刷头无法覆盖的区域，始终是清洁作业的难点，这类窄缝区域的积尘、碎屑清理，需要适配窄型吸嘴来完成气流的集中导向，本次设计的扁式吸尘喷嘴，就是针对这类窄域清洁需求开发的终端执行配件。从实际使用逻辑出发，这类吸嘴首先要解决的是气流收敛效率问题，常规圆管接口输出的吸尘气流覆盖范围宽、局部负压不足，面对缝隙内的积尘时无法形成足够的拾捡力，因此在结构设计上，采用圆转扁的过渡流道设计，从与吸尘软管对接的圆形接口段，逐步平滑过渡到扁平的吸口段，整个流道内壁做连续顺滑过渡，没有直角突变结构，避免气流在流道内部形成涡流造成压损，保证负压能够完整传递到吸口端面。在安装边界的考量上，对接端的圆柱段尺寸匹配常规家用、商用立式、卧式吸尘器的标准软管内径，插接深度预留足够的配合长度，配合外壁的微凸环筋实现插拔时的阻尼定位，不需要额外紧固件即可完成安装，同时避免使用过程中受拉扯脱落。吸口端的扁平宽度控制在适配常见家具缝隙的尺寸，既能够伸入2cm以内的窄缝空间，又保证吸口的横向覆盖长度，单次推拉作业能够清理的区域宽度足够，减少作业往复次数。

　　吸口端面做微倒角处理，一方面避免硬质塑料边缘刮伤木质家具、地板漆面，另一方面在贴合织物表面比如沙发面料、窗帘布料时，不会因为完全密封导致吸嘴牢牢吸附在织物表面造成拖拽阻力过大，预留的微间隙能够保证持续的气流流通，既可以吸走织物纤维间的浮尘，又不会出现吸住织物无法移动的问题。从结构强度角度考虑，流道过渡段的壁厚做均匀化设计，转角位置做圆弧加强，避免跌落、踩踏时出现开裂，同时整体重量控制在较低区间，长时间手持作业不会增加额外的负重感。

　　实际使用中，这类扁吸嘴除了清理窄缝积尘，还可以适配床褥、窗台轨道、键盘缝隙等多种场景，气流经过收敛后在吸口位置形成的高速气流，能够将嵌在缝隙内的灰尘、毛发、细碎杂物有效卷吸进入尘道，不会出现杂物卡滞在吸口位置的情况。在建模过程中，需要重点关注圆转扁过渡段的曲面连续性，保证流道内壁的顺滑度，避免出现曲面褶皱造成的流道凸起，否则实际使用时容易在凸起位置挂住毛发、纤维类杂物，长期使用造成流道堵塞。同时对接端的同轴度需要严格控制，保证与软管插接后不会出现偏心，避免对接位置漏风影响负压传递效率。

　　吸口的平直度也需要做公差约束，保证吸口与被清洁表面贴合时，两侧间隙均匀，不会出现一侧间隙过大漏风、另一侧完全贴死的情况，保证整个吸口长度方向上的负压分布均匀，清洁效果一致。针对不同的使用场景，该结构还可以通过调整吸口宽度、过渡段长度来适配不同功率的吸尘设备，比如大功率商用设备可以适当加大吸口宽度提升作业效率，小型手持吸尘设备可以缩小吸口尺寸保证足够的负压拾捡力。整个结构没有额外的活动零件，一体注塑成型即可完成生产，装配环节零额外工序，量产成本可控，同时耐用性更强，不存在活动部件磨损失效的问题。
