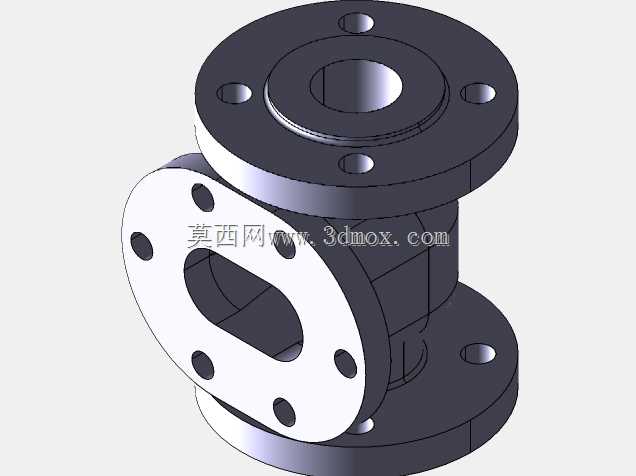

三通法兰式流体管路连接阀体结构

　　在工业流体输送系统的管路布局中，这类三通法兰结构的阀体常被用于介质流向的切换与支路分流场景，常见于化工制程管线、市政给排水管网、暖通空调循环水系统以及小型液压动力单元的管路节点，承担着改变介质传输路径、平衡支路流量的核心作用，区别于直通式阀体，三向接口的设计可以在不额外增加管路弯头与接头的前提下，完成单路输入双路输出或者双路汇入单路输出的管路布设，能有效减少管路连接点的泄漏风险，降低管线整体的流阻损失。从结构设计逻辑来看，三个接口均采用标准凸面法兰连接形式，法兰端面均匀分布的螺栓孔可匹配对应压力等级的通用法兰紧固件，安装时无需定制特殊转接件，能直接适配现有工业管路的通用安装规范，侧向接口的法兰密封面做了凸台精加工处理，

　　可配合非金属密封垫片实现端面静密封，避免带压介质从连接面渗漏。阀体主体采用等径流道设计，内部流道转角处做了圆弧过渡处理，没有突兀的直角折角，能减少介质在转向过程中的湍流与压损，同时降低流体中固体杂质对阀体内壁的冲蚀磨损，延长部件的实际使用寿命。安装边界方面，上下轴向的两个法兰端面保持同轴度公差控制在机械安装允许范围内，侧向法兰的端面与轴向流道的中心线垂直度满足管路对接的装配要求，三个法兰的螺栓孔位置均做了对位基准设计，现场安装时无需反复调整角度即可完成螺栓穿装，能有效缩短现场施工的装配周期。结构建模过程中，对法兰厚度、阀体侧壁的壁厚均按照常用公称压力下的强度要求做了等比例还原，既避免了壁厚冗余带来的材料浪费与整体重量增加，

　　也保证了阀体在额定工作压力下的结构强度，不会出现受压变形导致的密封失效问题。这类结构的阀体在实际选型时，可根据输送介质的腐蚀性、工作温度区间匹配对应的铸件材质，常规工况下采用铸铁或铸钢材质即可满足使用要求，腐蚀性介质场景下可更换为不锈钢或衬氟材质的同结构阀体，整体结构的通用性较强，可适配多数工业流体管路的分流节点布设需求。
