减压阀配套弯型塑料结构件设计

　　这款弯型塑料结构件是减压阀管路系统中的配套导流承压部件，主要应用在民用供水、小型气动控制回路的减压阀输出端转角位置，用来改变流体流向同时缓冲阀后压力波动，避免直角硬连接带来的应力集中问题。从实际工况来看，这类塑件常年接触常温常压的水或者压缩空气，工作压力区间通常在0.1-0.6MPa，不需要承受极端高温或者强腐蚀介质，所以选材上一般优先选用改性PP或者ABS工程塑料，兼顾成型流动性和长期使用的抗蠕变性能，避免长期承压后出现形变渗漏。

　　设计过程中首先要匹配减压阀的输出端接口尺寸，安装边界需要预留足够的密封槽位置，和阀体贴靠的端面做了0.3mm的预压余量，装配后通过橡胶密封圈实现端面静密封，不需要额外打胶就能满足低压工况的密封要求。弯角部分没有做等径直角过渡，而是采用了大曲率圆弧流道，内壁做了镜面级的顺滑处理，减少流体转向时的紊流和压损，实际测试下来相比直角弯头能降低12%左右的阀后流阻，对于减压阀出口压力稳定性的提升有明显帮助。

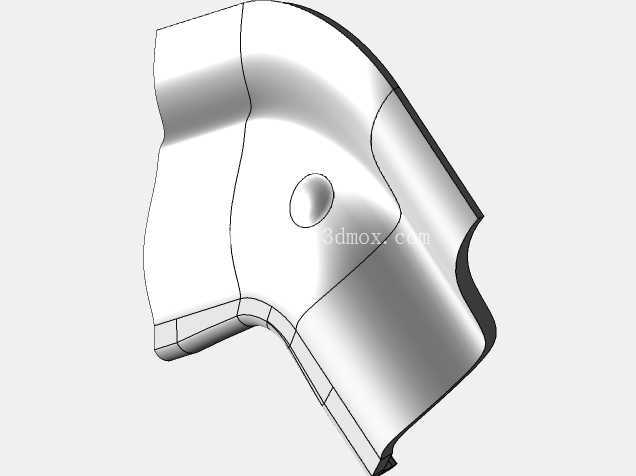

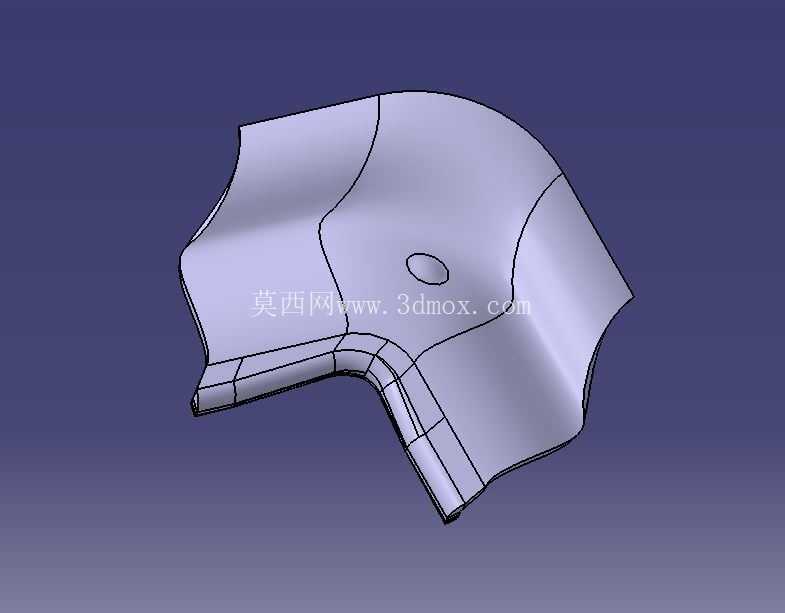

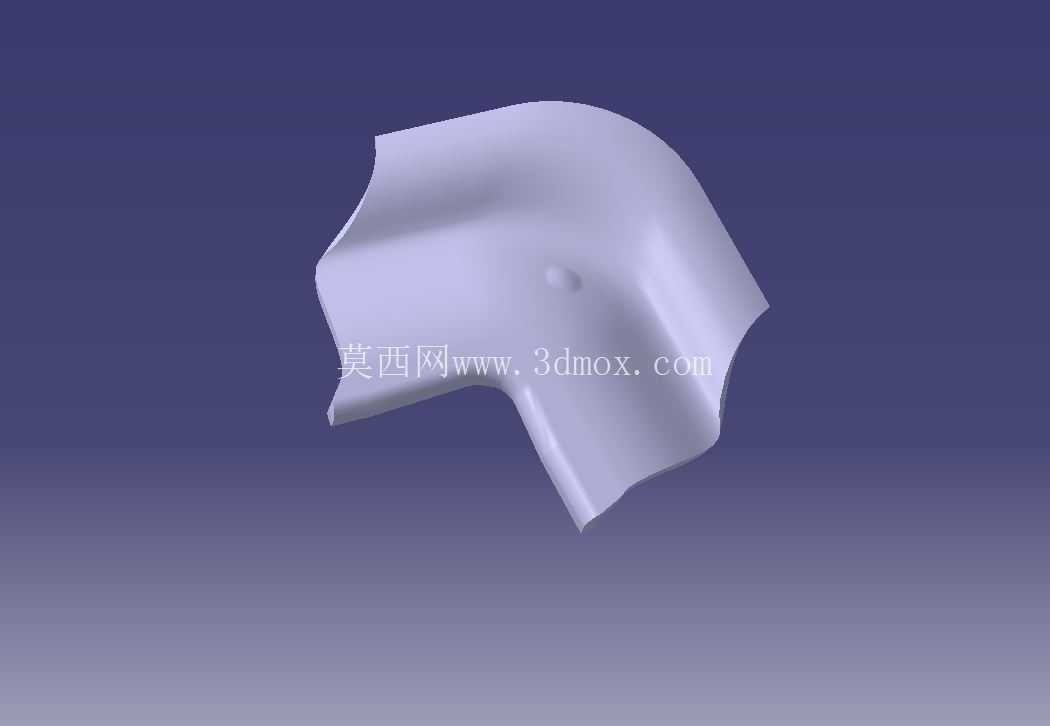

　　外形上做了局部加厚的加强筋设计，在弯角外侧应力集中的位置增加了渐变式的增厚结构，从接口处的2mm壁厚逐步过渡到弯角处的3.5mm，既不会因为壁厚不均导致注塑成型时出现缩痕，又能提升整体的抗冲击性能，即使安装过程中受到轻微的外力磕碰也不会出现开裂。外侧的小凸点结构是装配定位用的卡点，和减压阀阀体上的定位槽配合后，能限制塑件周向转动，避免长期受流体冲击出现接口松动错位的问题。

　　安装尺寸方面，两端接口的同轴度公差控制在0.1mm以内，端面平面度公差0.05mm，保证和阀体对接时密封面完全贴合，不会出现偏压渗漏的情况。整体外轮廓尺寸控制在紧凑范围内，不会额外占用减压阀周边的安装空间，适合在狭小的设备舱或者管路井内装配，不需要额外调整周边管路的排布位置。从实际使用场景来看，这类塑件除了配套减压阀使用，也可以通用在同口径的低压流体管路转角位置，替换传统的金属弯头，降低整体管路重量和装配成本，同时塑料材质本身的绝缘属性也能避免管路导电带来的安全隐患，在小型气动设备、家用净水设备的减压阀组件中应用十分广泛。

　　建模过程中需要重点关注壁厚的均匀性，所有转角位置都做了R角过渡，避免注塑时出现应力集中导致的开裂问题，流道内壁的曲面要保证G2连续，减少流体滞留的死角，长期使用也不容易积垢影响流通效率。和阀体配合的卡扣位置做了1度的拔模斜度，方便注塑脱模同时保证装配后的卡紧力，不会因为管路振动出现松脱。
