折弯钣金设备安装固定支架结构

　　这套钣金折弯支架主要面向工业设备内部的元件承托、管路避让与外围防护场景，常见于阀组安装台架、小型液压气动控制单元、仪器仪表柜体以及自动化生产线的侧边挂载工位。构件整体采用薄金属板经下料、冲孔、折弯成型，不需要额外拼焊即可形成三面围合的支撑空间，既可以作为阀件、传感器、小型执行机构的安装底板，也能在设备敞开区域充当局部挡护板，避免管线晃动、工具误碰或人员接触运动部位。

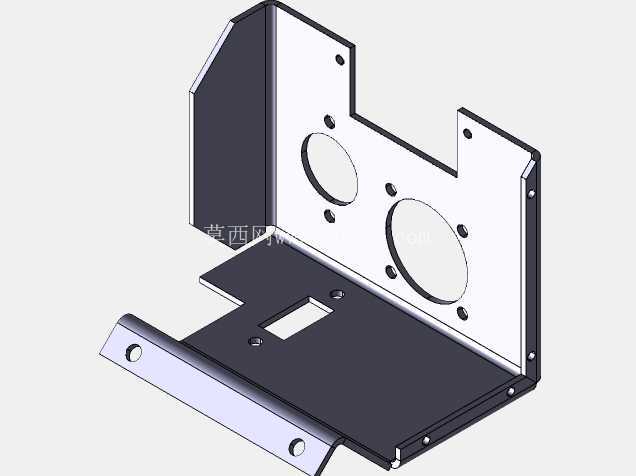

　　从结构布局来看，底板承担主要承载功能，板面上预留了两个大直径圆孔和若干小直径安装孔。大孔用于穿过圆柱形阀体、管接头、电缆接头或定位凸台，能够让被安装件从板面下方贯穿或部分嵌入，减少整体堆叠高度；小孔则用于螺栓固定、定位销穿装或者扎带走线。孔位之间的间距按照常见仪表阀组的安装习惯布置，两个大孔相邻但中心距留有足够扳手空间，周边小孔呈分散排布，可适配不同规格的紧固件，也为现场少量改孔留出余量。底板边缘并非规则矩形，局部开出缺口和让位轮廓，目的是在紧凑机柜内避开相邻筋板、线槽或管路，减少装配时的干涉。

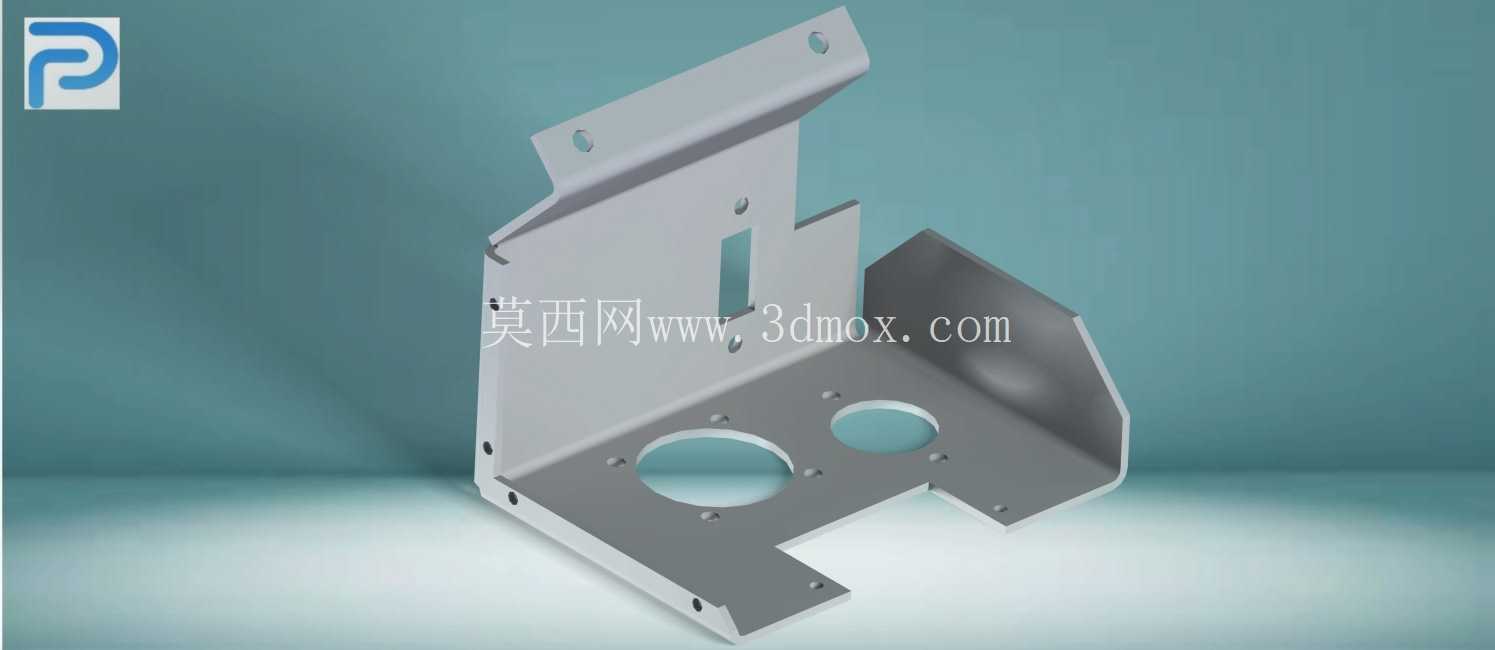

　　侧板与后板通过连续折弯与底板相连，形成近似L形再带局部围挡的刚性体。折弯边显著提高了薄板的抗弯能力，使平板在承受阀件重量或接管扭矩时不容易产生翘曲。后板上方延伸出带孔安装耳，耳片上的圆孔用于将整个支架固定到设备框架、立柱或墙板上；安装耳与主体之间采用斜向过渡折弯，既能分散连接点受力，也能避免直角根部应力集中。侧面围挡并非完全封闭，而是根据相邻部件轮廓形成折边和斜角，在保证刚度的同时给手、工具和管路接头留出操作空间。

　　设计这类构件时，首先要确定的是被安装元件的外形包络和接管方向。底板孔位不能只按零件中心投影处理，还要考虑接头拧紧后的六角尺寸、软管最小弯曲半径以及维护时扳手的摆动范围。若孔边距离折弯线过近，冲孔后折弯容易造成孔形拉偏；若孔边距离板边过近，则紧固时可能出现局部塌陷。因此在结构展开阶段，需要同步检查孔到折弯线、孔到板边、孔与孔之间的最小距离，使工艺性和装配性同时满足要求。

　　安装边界方面，支架的底部平面应与设备安装基准面保持贴合，后板安装耳承担主要悬挂载荷，底板小孔承担辅助固定。若用于承托带管路振动的阀件，应在连接面增加垫圈或减震垫，并优先利用多个分散孔位形成稳定支撑，避免仅靠单侧耳片受力。侧板高度不宜越过需要操作的旋钮、接线端子或压力表表盘，围挡范围以保护阀体根部和接头区域为主。对于需要频繁拆装的部位，底板外侧缺口可作为管线侧向进入的通道，使维护时不必整体拆卸相邻管路。

　　从成型工艺看，该件适合激光切割或数控冲裁后进行数控折弯，外形中的异形缺口、圆孔和长槽可在一次板料加工中完成。折弯顺序应先形成短边和局部加强折边，再完成主体大角度折弯，以避免后续刀具与已成型边干涉。板件上未设置复杂拉伸特征，整体属于典型的薄板钣金支座，模具投入少、改型灵活，适合小批量设备配套和样机开发。

　　在实际选型应用中，这种支架的价值不在于单一零件的复杂程度，而在于它把安装、避让、防护和走线空间整合到同一块板件上。通过合理的孔位和折边设计，薄板可以获得远超平板的刚度，三面围合结构又能在有限空间内为阀件和仪表提供稳定安装基准。现场装配时，只需先将被固定元件对准底板大孔，再用紧固件锁定周边孔位，最后通过上方耳片把组件挂装到机架上，即可完成一个紧凑且便于维护的安装单元。
