AAP01发射器上部机匣瞄准集成组件

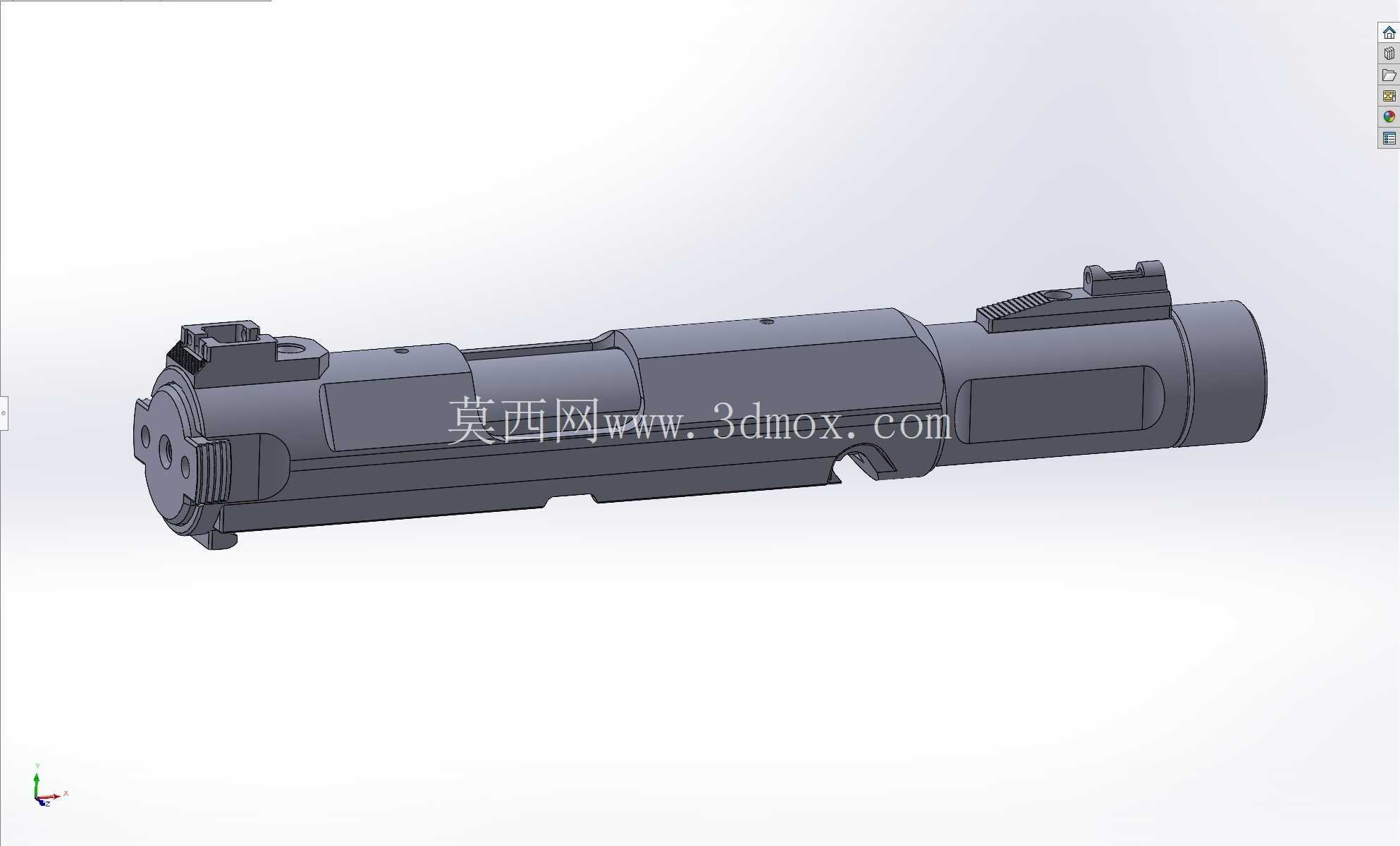

　　这套上部组件的结构还原工作，核心围绕气动软弹发射器的上机匣总成展开，覆盖了枪管套筒、前后机械瞄具、导轨接口、侧方限位槽所有外露与配合特征，建模过程中优先保证装配边界的一致性，而非单纯复刻外观曲面。从实际使用场景来看，这类上部组件是AAP01系列气动发射器的核心承载部件，下端需要和下身机匣的击发组件、供弹管路、快拆锁扣完全对位，前端预留的枪管同轴度公差直接决定弹着点散布，顶部的瞄具安装位则要兼容常规红点瞄准镜、机械折叠瞄的加装需求，日常在竞技射击场地的改装、维护、备件替换场景中，上部组件的尺寸精度直接影响整枪的拆装顺畅度与射击稳定性。

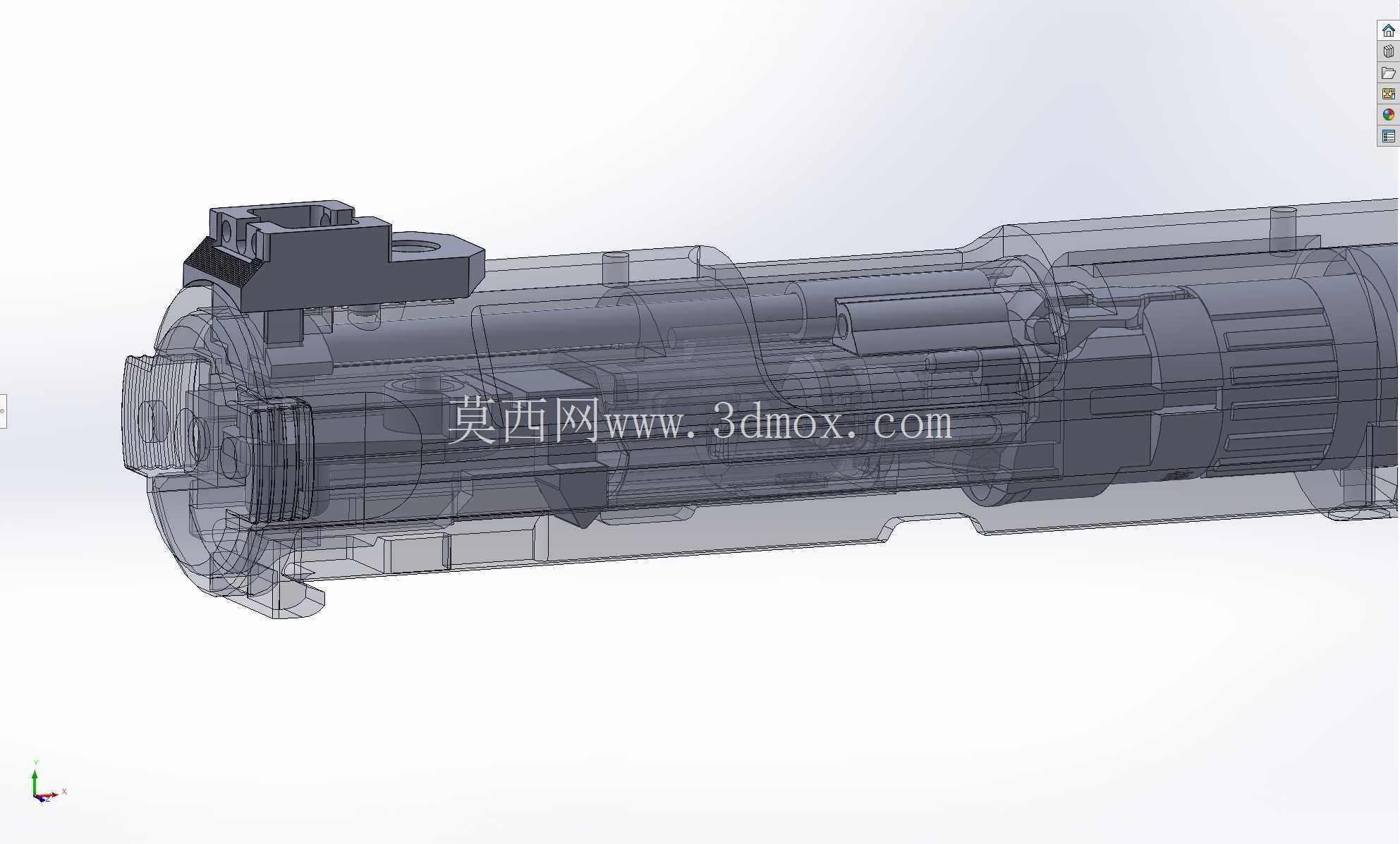

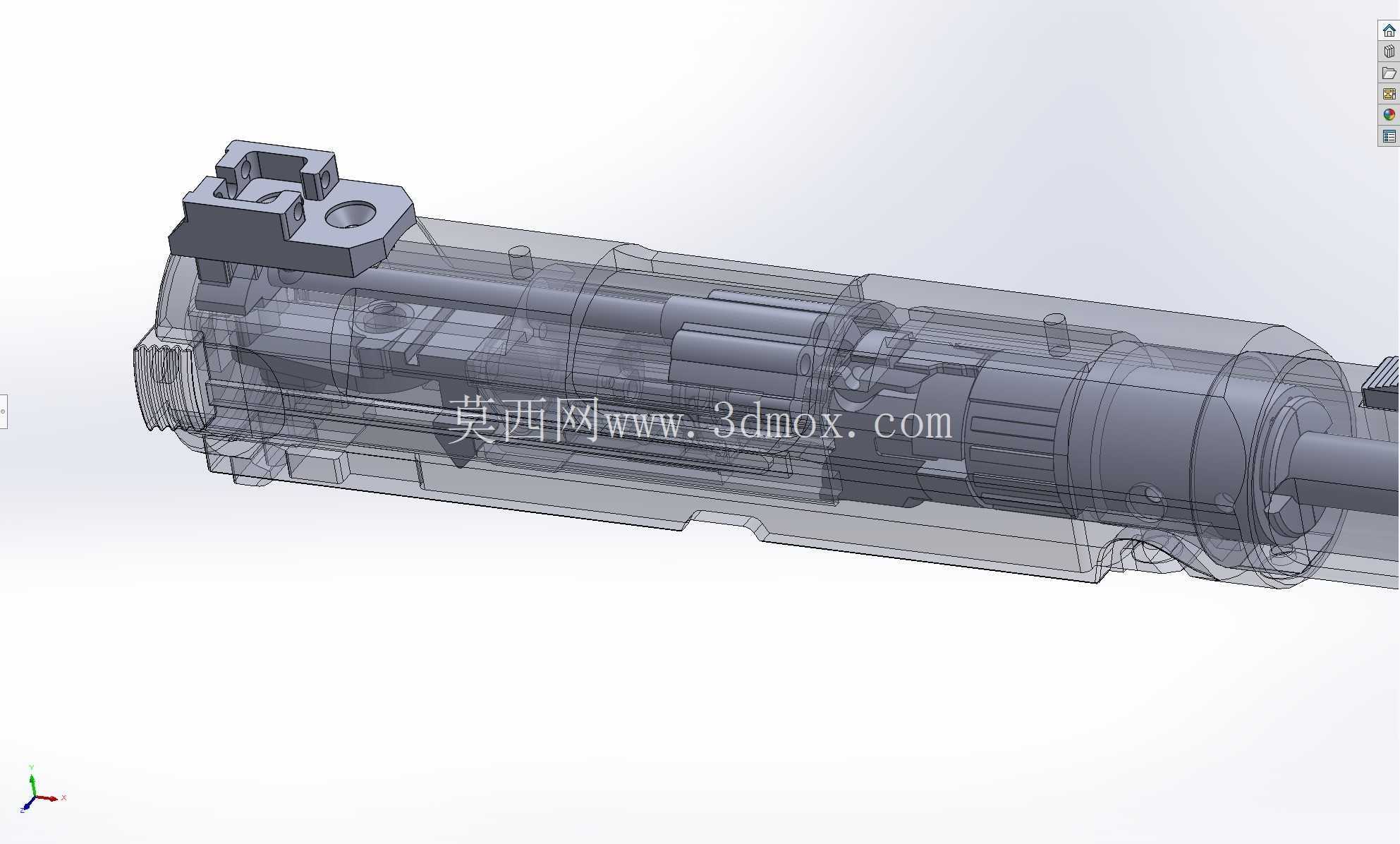

　　建模时最先敲定的是轴向装配基准：整个组件沿枪管轴线做回转主体布局，外筒分段设置了多道防滑凹槽与减重开窗，既还原真铁质感的握持操作触感，也能在3D打印试制时减少耗材用量、避免长筒件打印翘曲。前端的准星座与尾部的照门座都做了独立的凸台定位，原始设计里两处瞄具的配合间隙控制在0.1mm以内，建模时特意保留了瞄具的调节齿纹细节，后续改装时可以直接替换可调式金属瞄具，不需要二次打磨基座。组件侧面预留的长条形限位槽，是和下身机匣的导轨滑块配合的关键结构，槽宽、槽深以及前后止动位的尺寸都严格参照实装测量值，装配后上部组件前后滑动复位的行程不会出现卡滞，也不会在击发震动下出现横向松晃。

　　考虑到很多爱好者会自行选用FDM或者光固化打印制作替换件，建模阶段特意对壁厚做了工程化校核：外筒主体的最小壁厚保留在1.8mm以上，顶部导轨的受力凸台加厚到2.5mm，避免反复拆装瞄具时出现断裂；前后瞄具的凸起部分因为属于薄壁细特征，原始结构并不适合直接打印使用，模型里完整保留了外形特征，制作者可以根据自己的打印设备精度，自行对瞄具部分做拆分打印、加装金属嵌件，或者直接替换市售的标准机械瞄，不需要在主筒体上额外打孔攻丝。组件尾部的环槽是和下身尾顶配合的定位面，同轴度误差控制在0.05mm级别，装配后内外管的同心度不会出现偏移，能有效减少射击时的弹道偏移。

　　从安装边界来看，整个上部组件的径向最大尺寸不超过38mm，轴向总长适配标准AAP01下身的安装间距，侧面的所有凸起特征都没有超出下身机匣的外轮廓，加装战术附件后不会干扰手部握持动作。外筒表面的分段防滑纹做了圆角过渡，没有尖锐棱角，操作上膛拉动时不会划手；筒体上开设的多个减重孔位置都避开了内部的气流通道与枪管容纳腔，不会削弱主体结构强度，也不会影响气动系统的密闭性。和市售的同类替换件相比，这套模型完整还原了原厂上部组件的所有锁扣缺口、定位卡点，不需要对下身机匣做任何打磨修改就能直接对位装配，既可以作为结构改装的参考底座，在其基础上加长导轨、加装消音连接接口，也可以直接用于静态展示、教具拆解演示，帮助机械结构学习者理解往复式滑套部件的定位、限位、配合逻辑。建模过程中所有特征都采用参数化草图构建，后续如果需要调整筒体长度、瞄具高度、导轨规格，只需要修改对应草图尺寸即可快速衍生变体，不需要重新绘制整体曲面，能大幅降低后续改装设计的重复工作量。
