Robotiq多吸盘真空拾取执行夹具

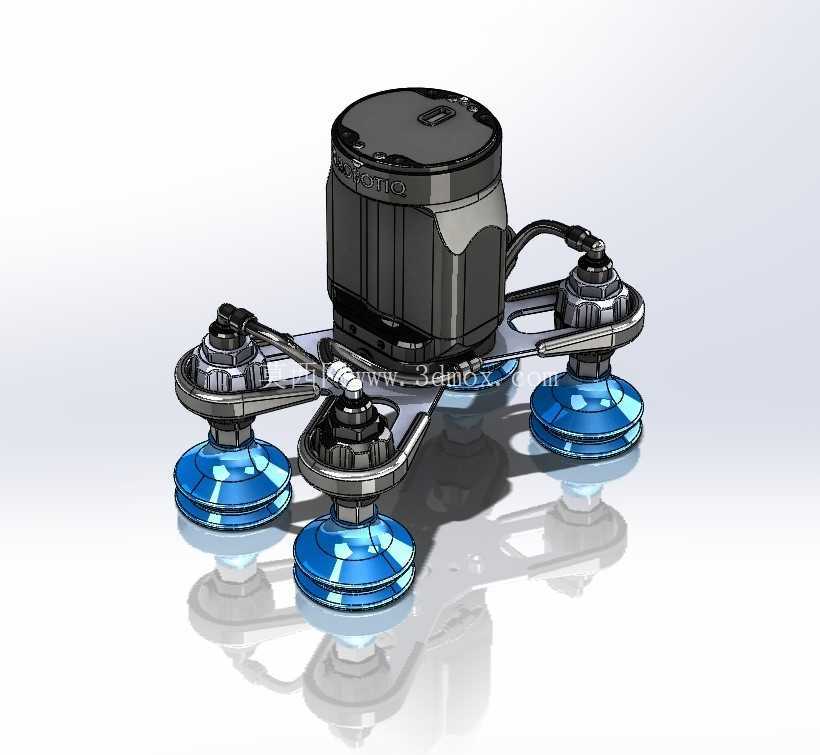

　　这套末端执行结构面向产线里板材、薄壁件与平整工件的拾取转运，核心思路是把真空发生单元、分流气路、缓冲支腿和柔性吸盘整合在一块轻量化安装板上，不需要在机器人腕部之外再外挂庞大的真空泵站。现场布置时，上部的真空发生与控制模块直接承接机械臂法兰输出，四周伸出的支臂按工件轮廓分布，四个吸盘落在同一吸附基准面上；支臂长度和转角留有调整余量，遇到纸板、玻璃板、干态金属板或塑料壳这类表面差异较大的来料，可通过改变吸盘间距来覆盖不同支撑点，避免薄板单点起吊产生凹陷。

　　从使用场景看，它更适合码垛、上下料、拆垛和分拣工位。纸板箱面存在轻微瓦楞起伏，玻璃和金属板对局部漏气敏感，塑料件表面则可能带有脱模斜度；普通单吸盘末端在这些工况下容易因接触面不平而掉件。该结构用多点吸附分散载荷，每个吸盘下方设置了可小范围浮动的缓冲连接件，机械臂下压贴合时，支腿能够吸收接触冲击，吸盘唇边先变形密封，再由真空回路建立负压，工件离开料堆后各点受力相对均匀。

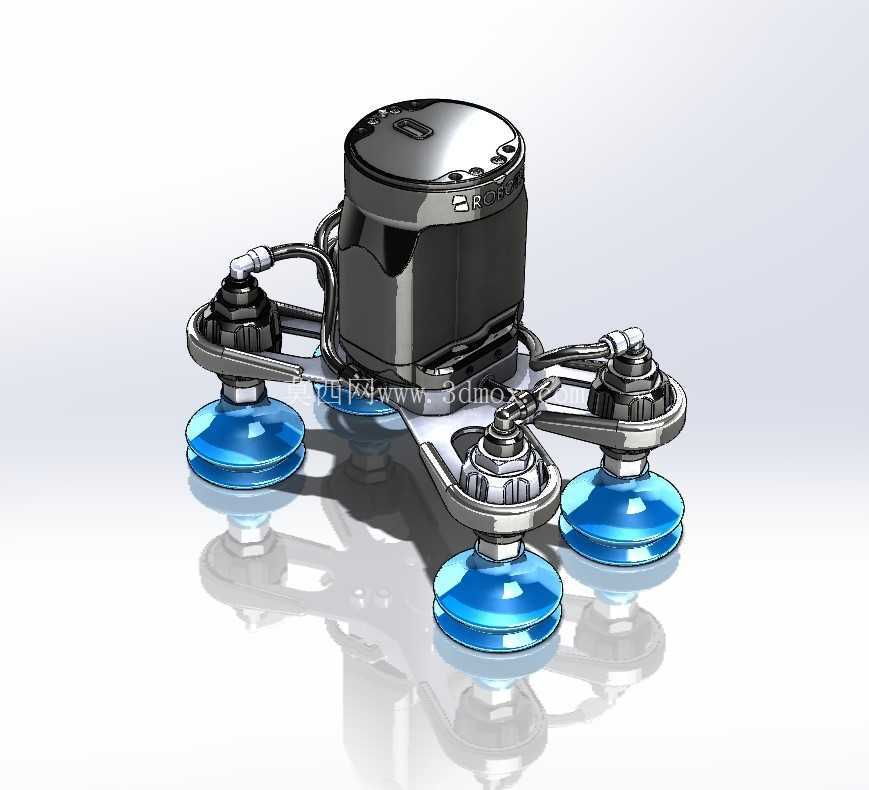

　　气路设计没有采用复杂外露长管，而是把连接管沿支架走向收拢，减少管线在高速搬运中的甩动和干涉。上部模块兼顾真空发生、压力保持与阀控接口，配合机器人IO即可完成吸附、检测和释放；对于需要快速节拍的工位，这种集成方式能缩短气管长度，降低回路容腔，使负压建立和破真空释放都更直接。吸盘选用蓝色柔性唇边件，侧重在平整或微粗糙表面形成密封，同时在接触玻璃等易刮擦表面时减少硬接触痕迹。

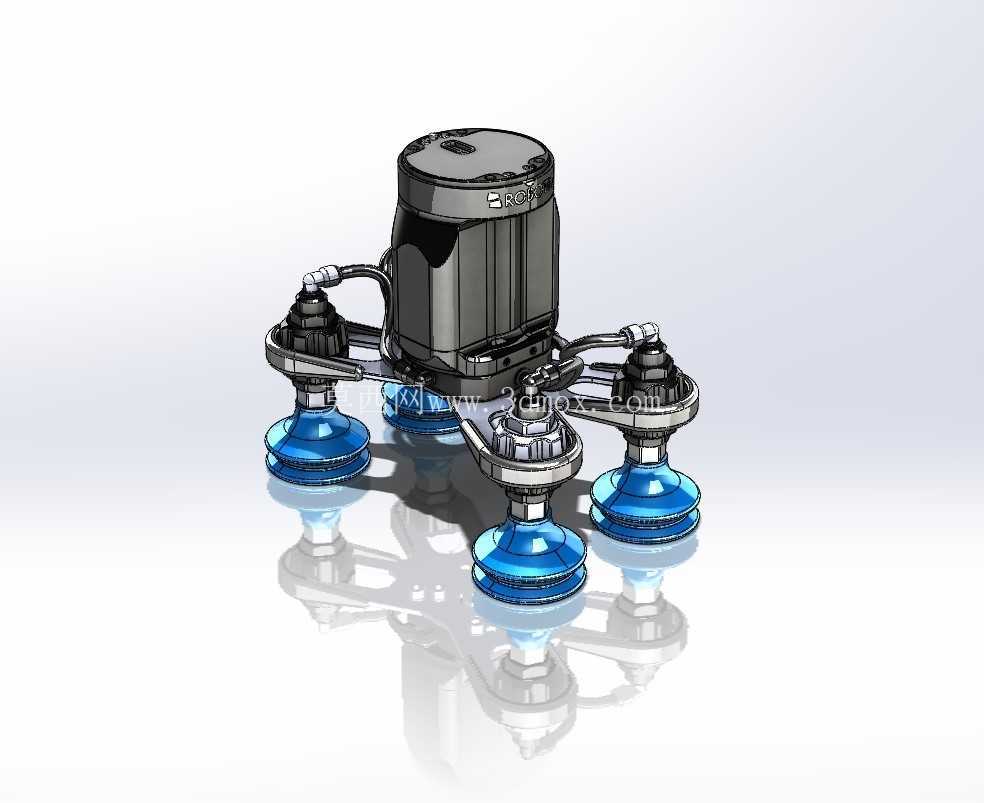

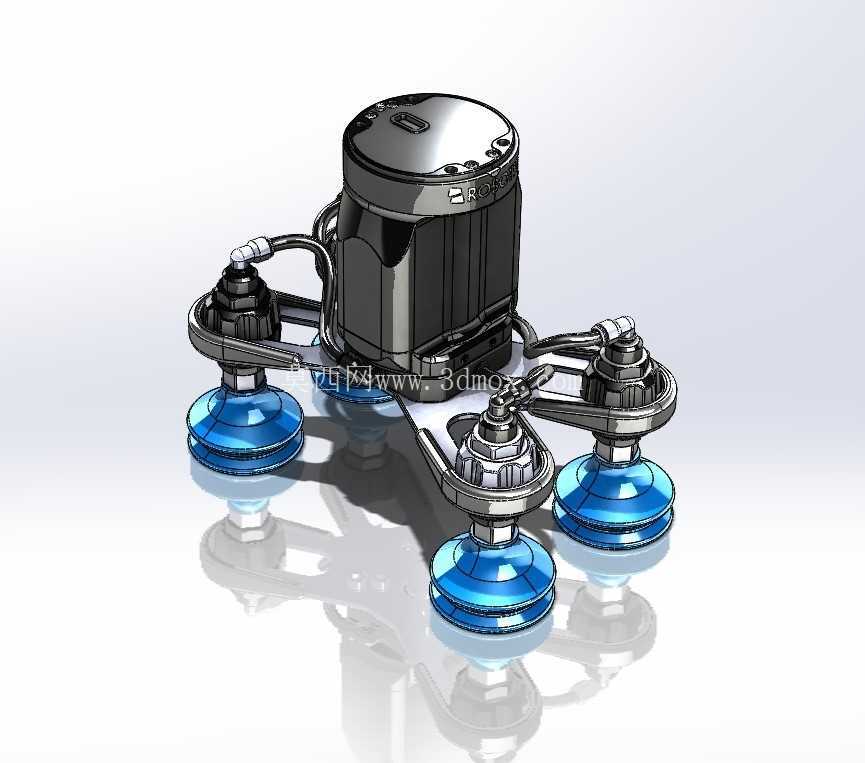

　　结构建模时需要重点把握安装边界。顶部模块外形近似紧凑方体，周围要预留电气与气路接头插拔空间，不能让机器人腕部法兰或线缆支架压住阀体。下部安装板呈十字伸展形态，四个吸盘组件构成主要外轮廓，吸盘中心距决定了可稳定拾取的最小板件尺寸：若工件覆盖面小于吸盘分布圆，边缘吸盘会悬空漏气；若工件过大，则需复核单嘴吸附力与总载荷裕度。支腿上的缓冲行程决定了下压补偿量，建模时应让吸盘在自由状态、压缩状态和提升状态之间保留清晰运动包络，防止唇边压死后支架与工件表面相撞。

　　选型校核不能只看总吸力。工程上应按单个吸盘有效吸附直径、真空度、安全系数和工件重量逐点计算，再考虑加速度、翻转力矩和表面粗糙度带来的折减。玻璃搬运要关注低残留和防滑，纸板搬运要容忍表面孔隙造成的微漏，金属薄板则要防止起吊时板面挠曲导致边缘脱开。多点布置的价值就在这里：即使某一吸盘密封不充分，其余吸盘仍可短时维持姿态，但稳定生产仍要求每个吸盘都落在有效支撑区域内。

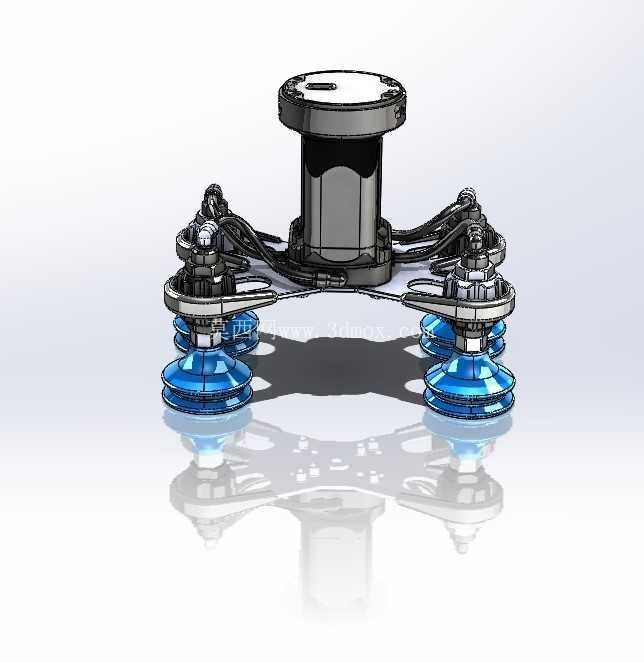

　　整体外形强调低矮和对称，重心尽量靠近机器人法兰轴线，这样在机械臂快速旋转、抬升和放置时，末端偏载力矩较小。支架上的安装孔位为支臂位置调整提供了基础，工程师可根据实际工件把四爪布局改成更宽或更窄的吸附矩阵；若用于箱盖、托盘或异形壳体，也可在保留真空模块的前提下更换吸盘规格。该结构把拾取、缓冲、密封和释放集中在末端完成，适合作为自动化搬运输送线中的通用真空抓取工装。
