台式砂轮机打磨设备结构设计

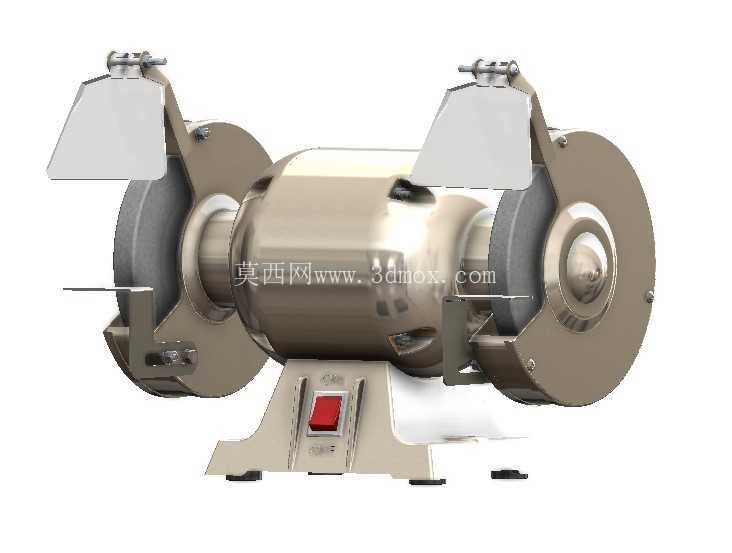

　　台式砂轮机是机加工车间、维修班组、五金装配工位中十分常见的固定式磨削设备，主要承担小型金属零件的刃口修磨、毛刺去除、焊缝打磨、刀具修整以及工件表面找平作业。这套三维结构完整还原了双轮台式砂轮机的整机布局，左右两侧对称布置砂轮组件，中部为驱动电机壳体，底部通过一体式铸造支座承载整机重量，整体结构紧凑，适合放置在钳工台、维修工作台或小型加工工位旁使用。

　　从实际工位布置来看，这类设备通常固定在工作台面边缘，操作人员站立或坐姿均可完成作业。底座下方预留安装孔位，可通过螺栓将整机锁紧在木质或钢制台面上，避免砂轮启动与磨削进给时产生位移。整机左右宽度由两片砂轮及护罩决定，前后方向则受电机筒体、刀架和底座支脚限制；建模时需要重点核对砂轮外缘与防护罩之间的径向间隙、护罩开口角度以及工件托架与砂轮表面的距离。现场使用中，托架与砂轮工作面的间隙一般控制在较小范围内，防止细小工件被卷入砂轮与护罩之间。

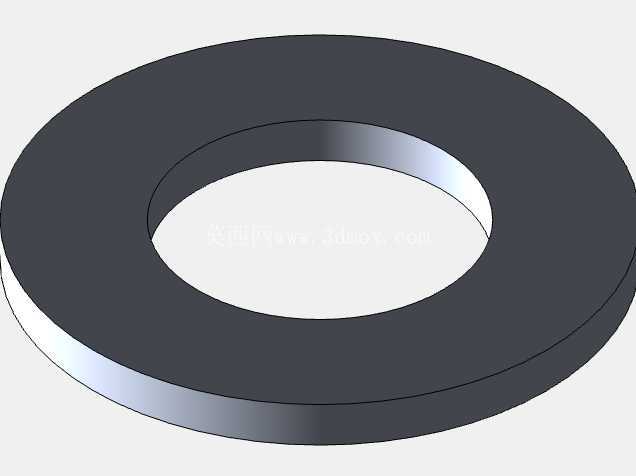

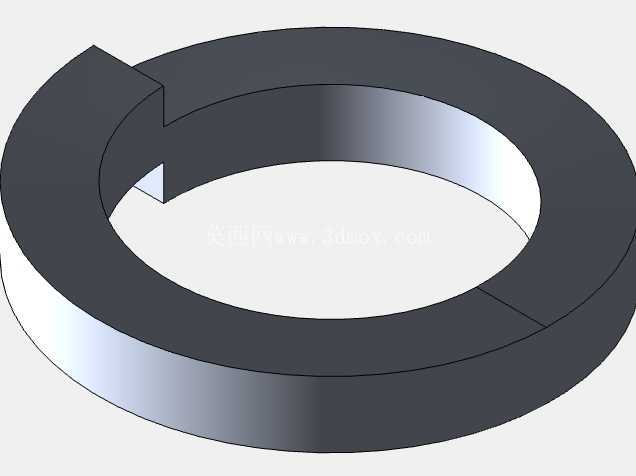

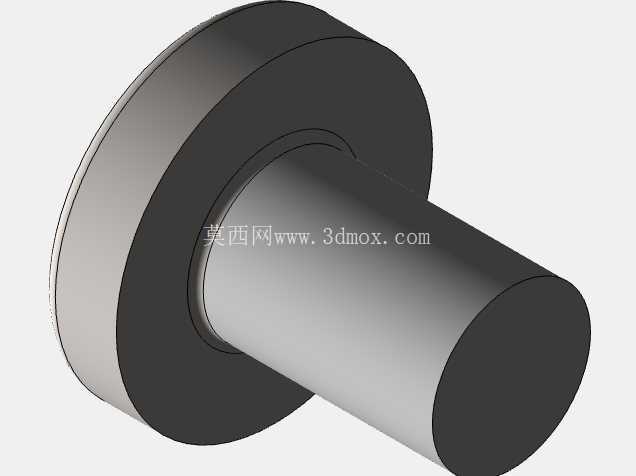

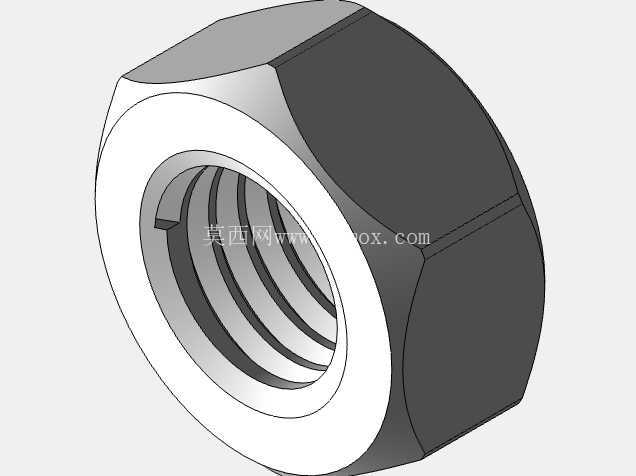

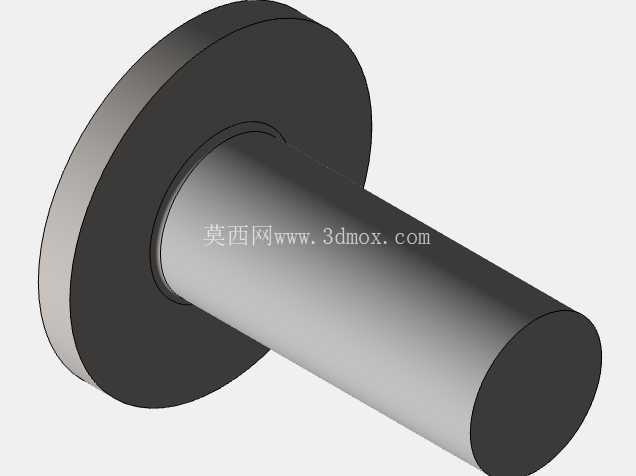

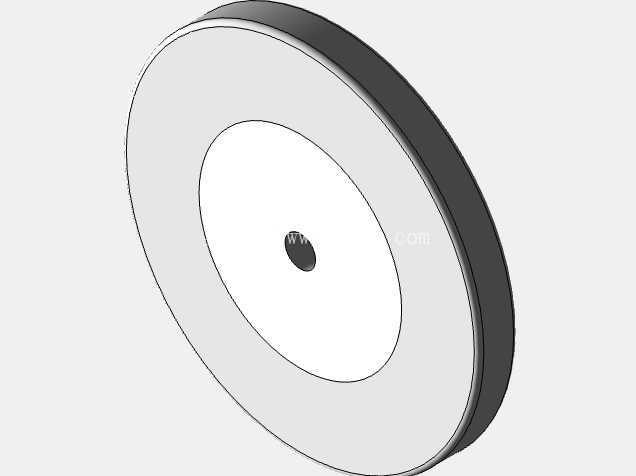

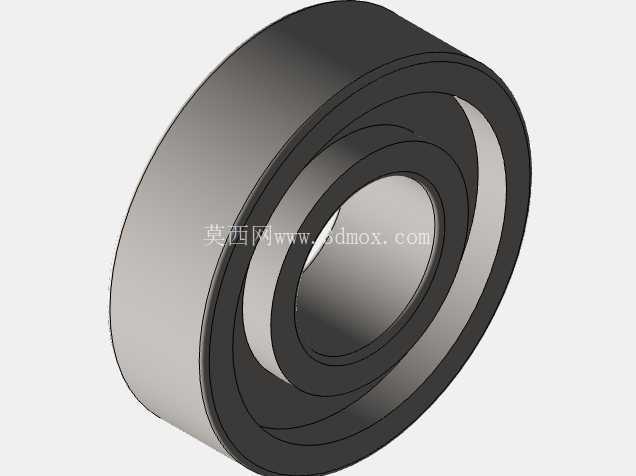

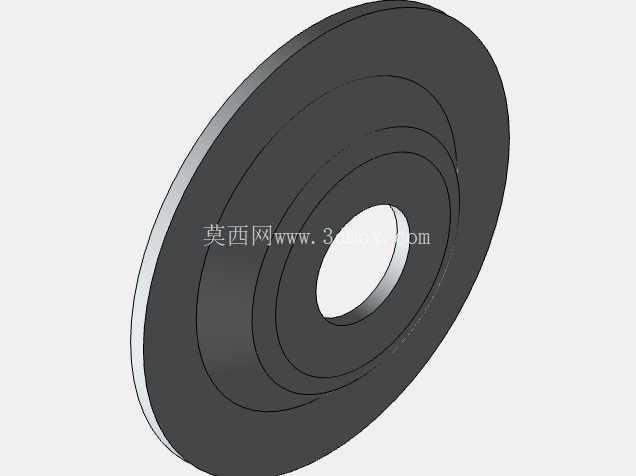

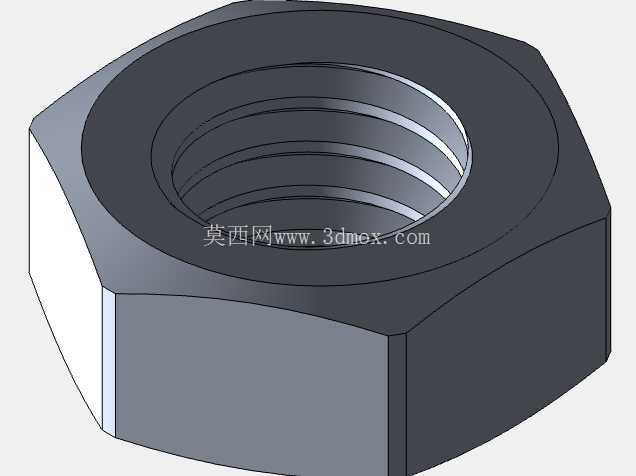

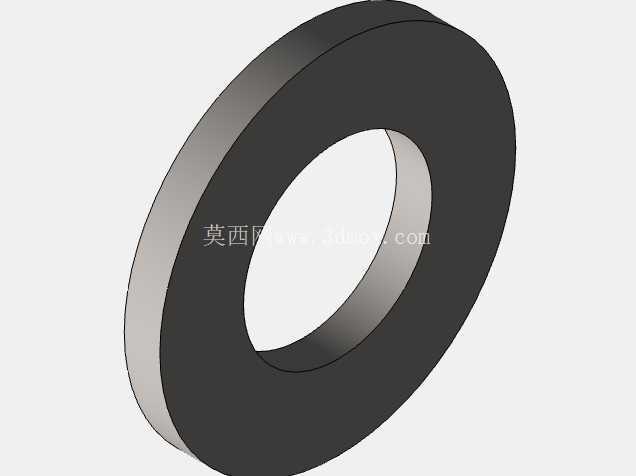

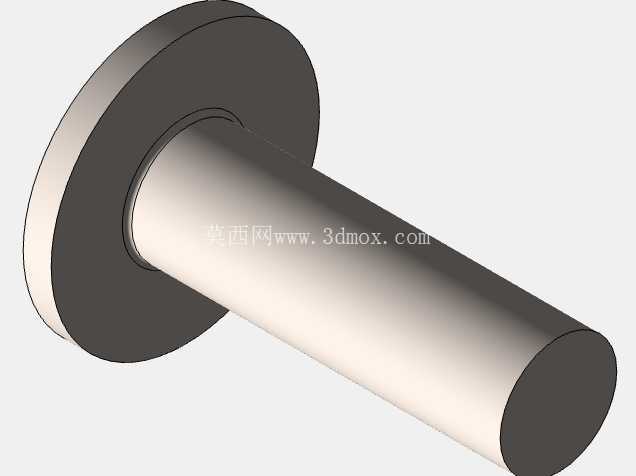

　　设备功能核心在于中部电机直接带动两端砂轮高速旋转。砂轮分别位于电机输出轴两侧，通过锁紧螺母、法兰压盘固定，轴端设置压紧结构，保证砂轮运转时的同轴度。两侧砂轮可根据工序需求选用不同粒度：粗粒度砂轮适合快速去除焊瘤、氧化皮和较大余量，细粒度砂轮则用于车刀、钻头、錾子等刃具的精修。双轮布置使操作者无需频繁更换砂轮，即可在同一台设备上完成粗磨与精磨，减少辅助时间，也便于车间按加工性质划分砂轮用途，避免粗精混用导致刃口烧伤或表面粗糙度不稳定。

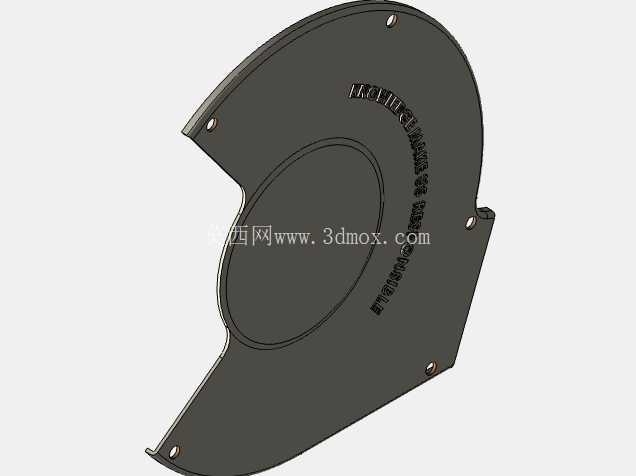

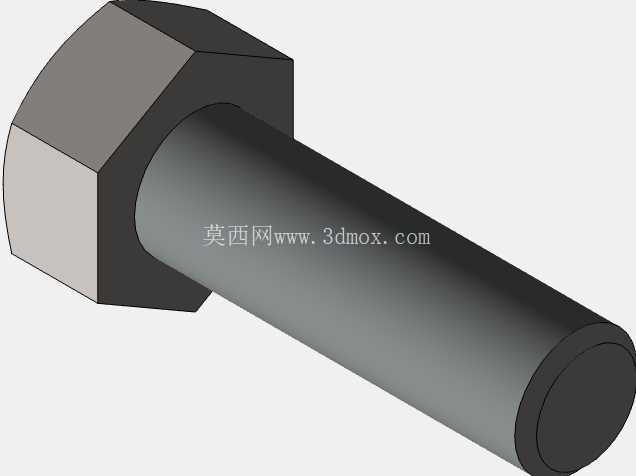

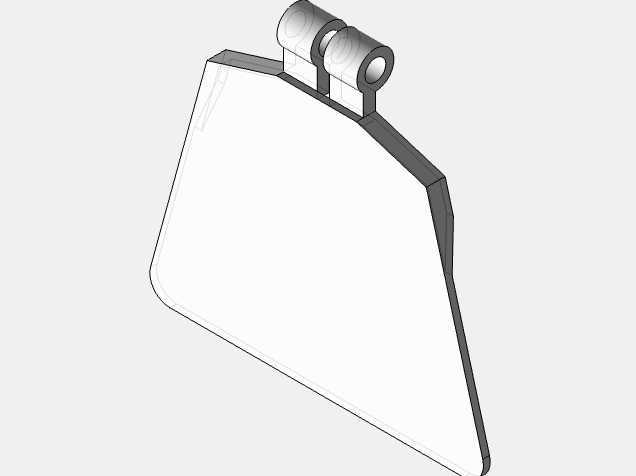

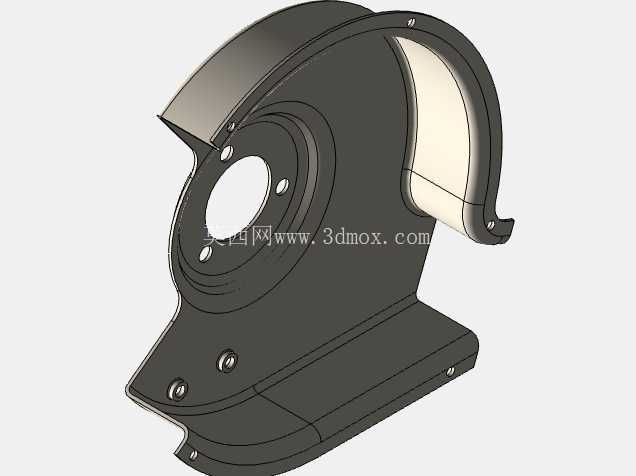

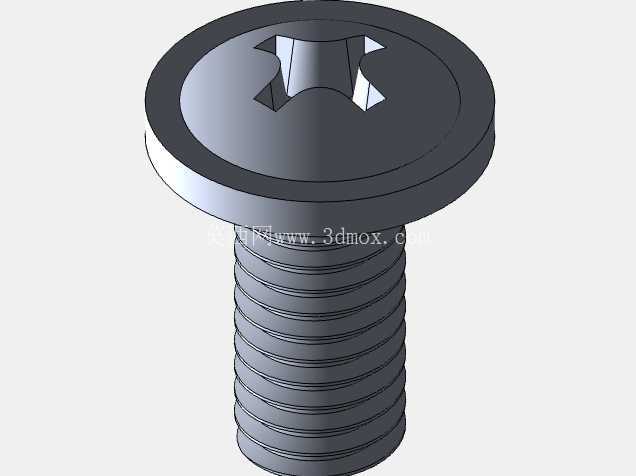

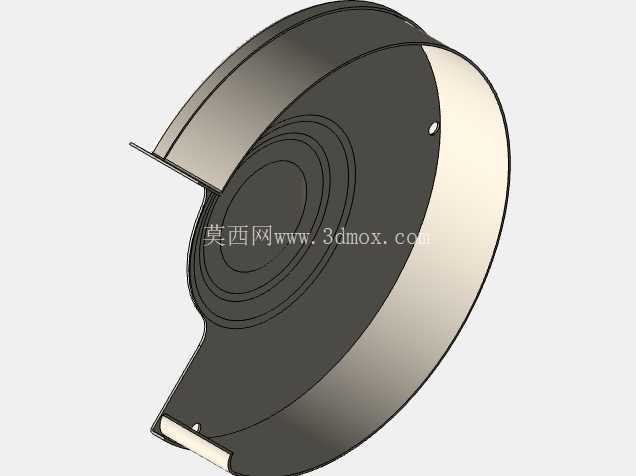

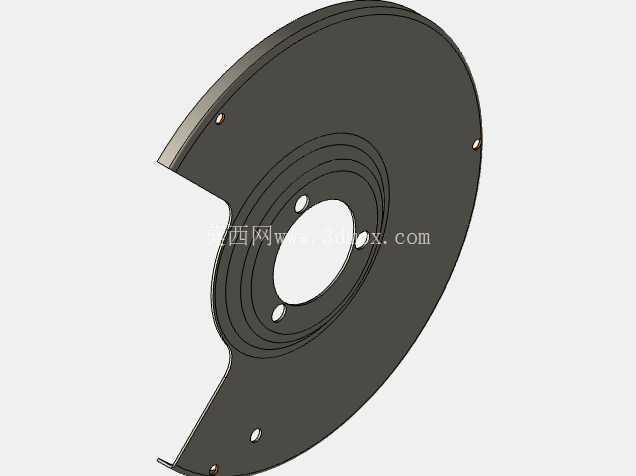

　　防护罩是该设备结构设计中不可忽略的安全部件。模型中两侧砂轮外侧均设置包覆式护罩，护罩覆盖砂轮上部及侧后方，仅在磨削操作区域保留开口，上方配有可调节的挡屑板。砂轮一旦发生破裂，护罩能够阻挡碎块向外飞散，同时阻挡大部分磨屑和粉尘朝向操作者面部飞溅。护罩通过紧固件与电机端盖或支架连接，拆装砂轮时可松开连接结构进行维护。设计护罩时需要兼顾强度与开口可达性：包覆范围过小会降低防护能力，开口过小则会限制大型工件的磨削角度，因此三维建模中需要反复检查护罩曲面、砂轮包络线和操作空间之间的关系。

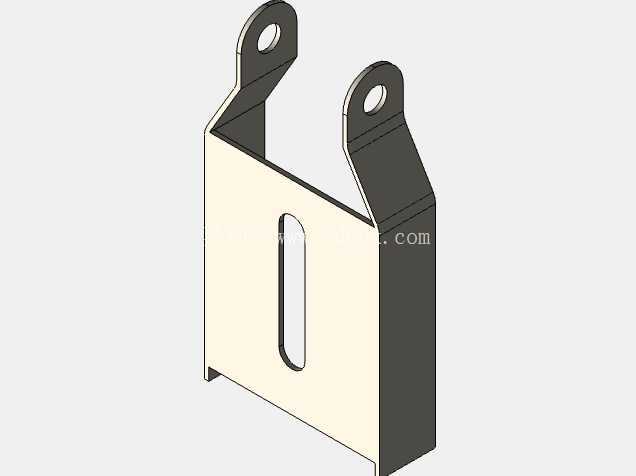

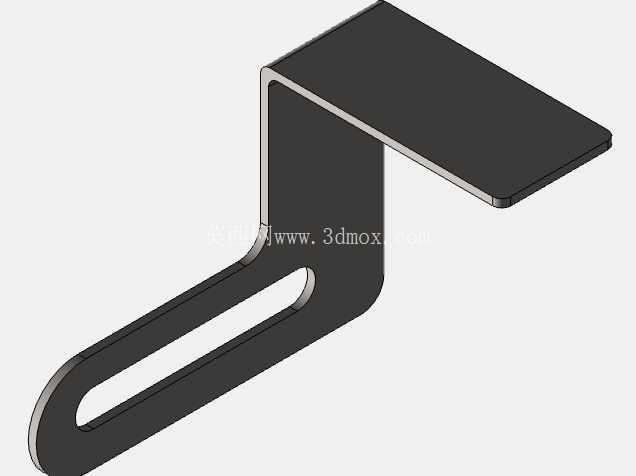

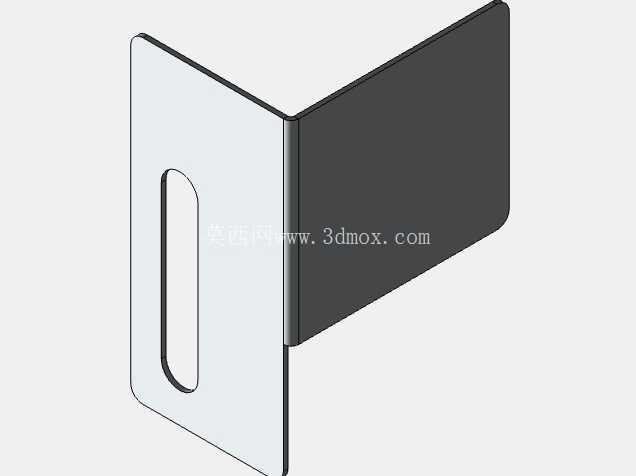

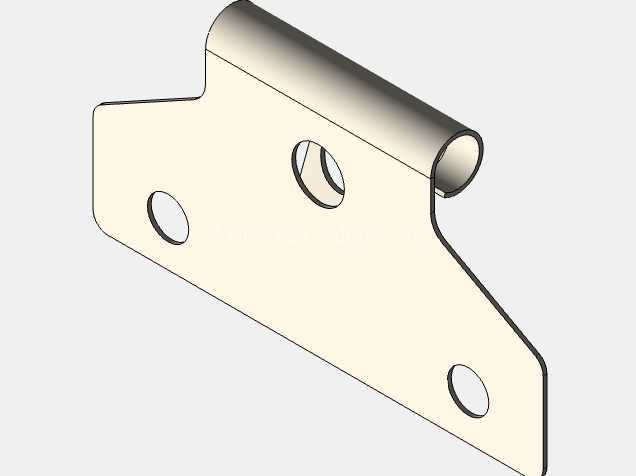

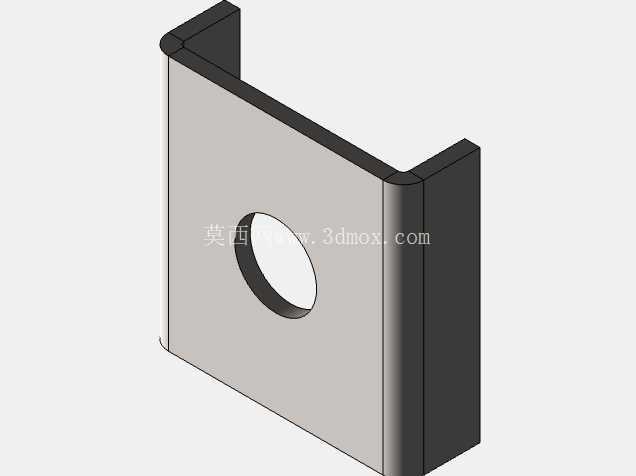

　　工件托架位于砂轮前下方，采用可调式金属支架结构。托架表面为平直支撑面，用于承托钻头、车刀、小型钣金件或手工修磨零件，避免操作者悬空持握造成进给不稳。托架与砂轮之间的相对位置可随砂轮磨损进行调整，长期使用后砂轮直径减小，托架需要重新靠近砂轮表面，保持合理间隙。模型中托架与支座、护罩支架之间的连接关系清晰，适合用于讲解砂轮机维护要点，也可作为车间安全培训中设备结构认知的参考。

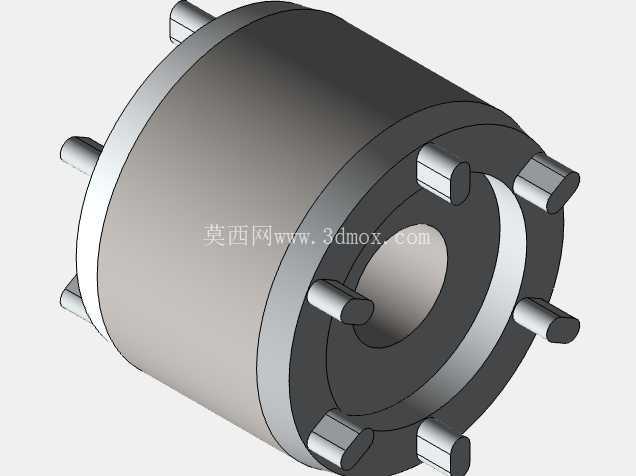

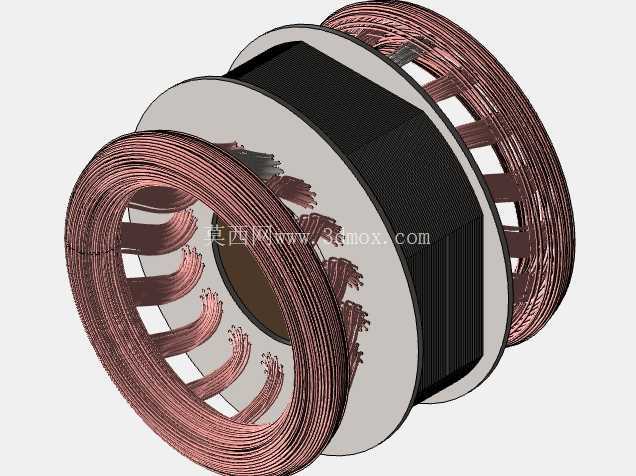

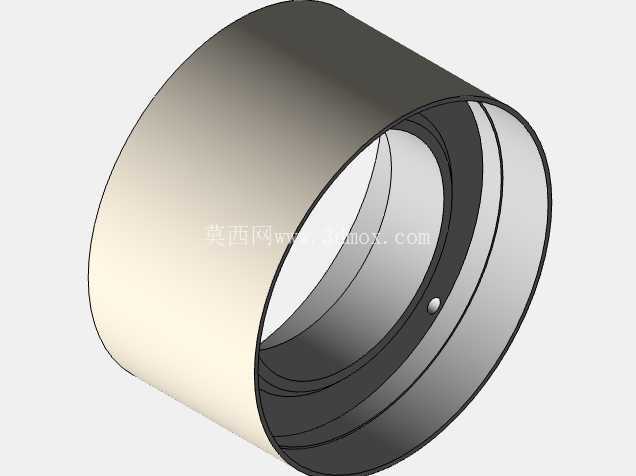

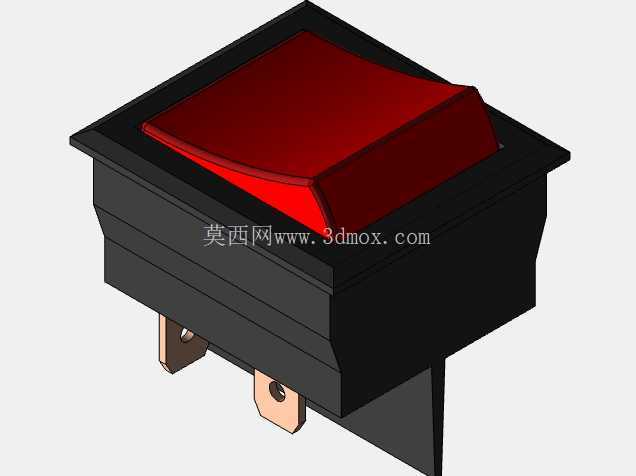

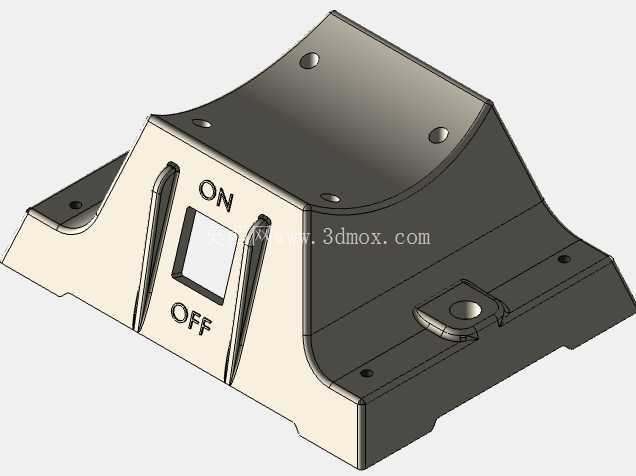

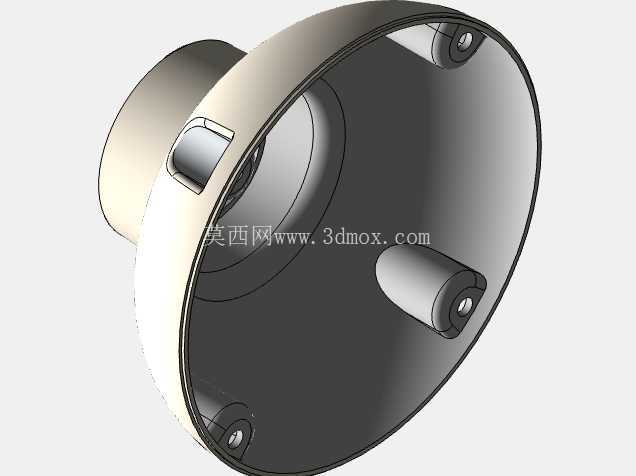

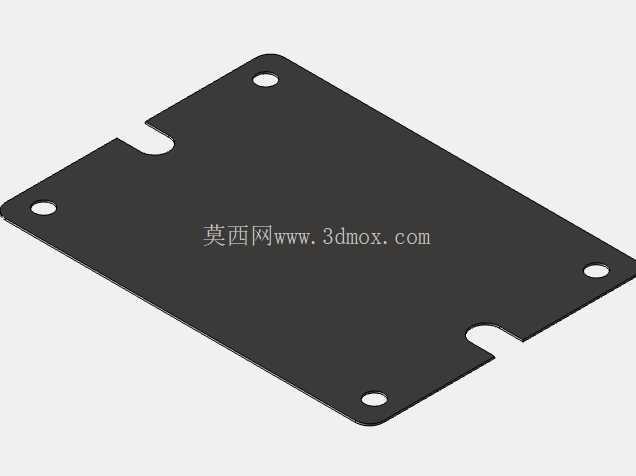

　　电机壳体采用圆筒式外形，表面设置散热筋结构，有利于连续磨削时热量散发。壳体中部下方与底座相连，底座采用近似鞍形支撑结构，将电机筒体抬高至合适操作高度，同时保证左右砂轮受力后整机仍具有稳定支撑。底座正面设置红色启停开关，位置靠近操作者，便于紧急情况下快速切断电源。开关区域与底座造型整合，既避免突出过多受到碰撞，又能在正常操作时快速识别。支脚底部设有减振垫，可减少高速运转带来的振动传递，并补偿工作台面的轻微不平。

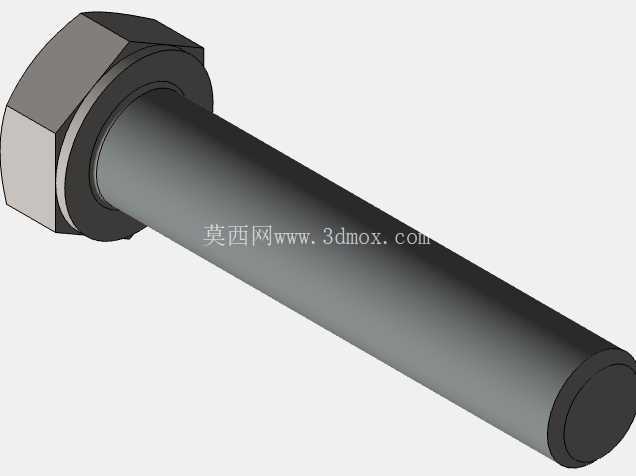

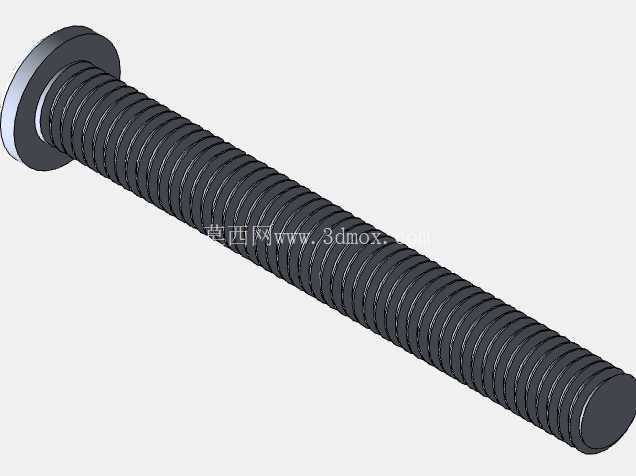

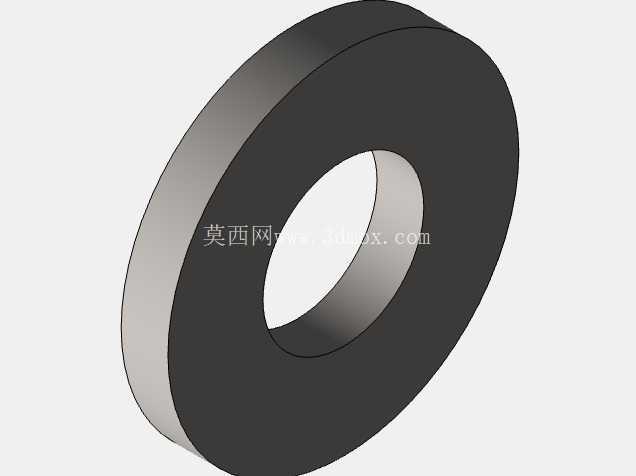

　　从建模思路上看，整机可以划分为电机筒体、左右转轴与砂轮组件、防护罩、挡屑板、工件托架、底座、开关、减振脚等若干子装配。砂轮属于易损消耗件，建模时应将其作为独立零件处理，便于通过替换不同直径、厚度或粒度的砂轮来模拟维护状态。法兰压盘、锁紧螺母和轴端螺纹需要按照实际装配关系建立，避免出现砂轮无法拆装的干涉问题。护罩与挡屑板宜采用可调节结构表达，能够体现设备在真实使用中的角度调整和磨损补偿。

　　外形尺寸方面，台式砂轮机不需要占用大面积场地，但在工位规划时必须在设备左右两侧预留砂轮更换和护罩检修空间，前方保留操作者站位及工件取放空间，后侧则应考虑电源走线和散热距离。由于设备运行时存在旋转部件和磨屑飞溅，安装位置不应靠近易燃物，也不宜布置在人员频繁穿行的通道正中。若用于实训教学或设备展示，该模型可直观呈现双砂轮对称布局、电机直驱方式、防护结构与可调托架之间的配合关系；若用于机械设计练习，则可重点完成支座承力分析、护罩包覆角校核、砂轮拆装流程模拟以及工作台安装孔位匹配，从而提升对小型磨削装备结构细节的理解。
